Kollmorgen電動缸選型參考



液壓缸和氣壓缸的直接后代，電動缸提供直接的動力傳輸和電子控制，最大的推力效率和出色的安裝靈活性，包括將馬達和缸體與工作區域隔離的能力。我們行業領先的電動缸幾乎免維護，為剛性或樞轉線性運動應用提供了一種簡單，經濟高效且適應性強的解決方案。

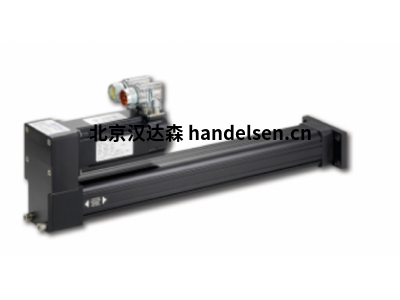

N2系列是一種經濟型的輕型電動缸，具有較小的包裝尺寸，旨在提供出色的耐用性和易用性。完整的系統提供簡單的伸縮運動，定位到預定的停止位置或模擬電壓輸入。



可用于N2系列的電動機包括：



科爾摩根T22T / V和T31T / V系列混合式步進電機（建議使用P7000驅動器）

科爾摩根AKM23C和AKM23DSeries AKM無刷伺服電機

NEMA 23定制電機安裝座



一、特征

最大行程長度：571毫米（22英寸）

最大推力：2,670 N（600 lbf）

滾珠或絲杠驅動：每英寸螺距2、5或8圈

步進，伺服和自定義電機選項

380型壓鑄鋁，環氧涂層軸承座

304型不銹鋼，1/4硬，拋光推力管

球軸承支撐

6063 T-6鋁，硬涂層陽極電鍍和鐵氟龍浸漬的氣缸殼

聚氨酯刮水器密封

碳鋼頂針或滾珠絲杠

選件

標準或自定義長度為0.1英寸

螺紋，眼，球形或U形桿端

磁性歸位和限位傳感器

防水選項

線性電位器輸出



二、產品型號：



      Kollmorgen AKM23F-ACGNR-01



　　Kollmorgen AKD-P00606-NBCC-E000



　　Kollmorgen AKM53K-ACC2R-00



　　Kollmorgen AKD-P00306



　　Kollmorgen AKD P00606



　　Kollmorgen AKM24F-ACBNR-00



　　Kollmorgen DE-92175



　　Kollmorgen CH092A



　　Kollmorgen E33NCHA-LNN-NS-00



　　Kollmorgen AKM32E-ACCNAA00



　　Kollmorgen AKM33E-ACC2DA-01



　　Kollmorgen TBM-12941-A



　　Kollmorgen AKM43E-BKC2R-00



　　Kollmorgen CK-AKD-9m-WD



　　Kollmorgen KBMS-25H02-B00



　　Kollmorgen SERVOSTAR 603



　　Kollmorgen SERVOSTAR 603

科爾摩根2G運動系統以更緊湊的占地面積提供了顯著增強的扭矩，響應性和控制能力，從而提供了易于安裝和總體設計的靈活性。



科爾摩根是全球機器人行業電機解決方案的領先制造商。我們在為最具挑戰性的應用程序（手術，協作，工業和國防）中實現機器人創新方面擁有數十年的經驗和公認的往績。今天，我們的機器人電動機動員了近一百萬個機器人關節和機器人手臂。擁有最廣泛的標準和定制機器人電機，驅動器，控件，齒輪和執行機構，科爾摩根將與您合作，找到使您的設計脫穎而出的最佳解決方案。

































科爾摩根提供各種線性執行器和運動系統。線性致動器運動系統由旋轉電機和機械致動器組成，機械致動器將電機的旋轉運動轉換為線性運動。科爾摩根提供的電動缸中，負載被連接到可移入和移出的桿上。這些線性執行器非常適合更換氣缸和液壓缸?？茽柲Ω€提供精密工作臺和無桿執行器，這些執行器具有可將負載逐點移動的滑架。無桿執行器和精密工作臺包含自己的軸承系統，非常適合沒有額外軸承支撐的應用。此外，可以將科爾摩根的精密工作臺和無桿執行器配置為xy和xyz配置，以將負載定位為2或3維。
