SEW蝸輪蝸桿減速器SAF37DRN71M4

劉洋 QQ：2850590582   手機：17744536447 電話：010-64714988-214 傳真：010-64714988-668 郵件：tk4@handelsen.cn

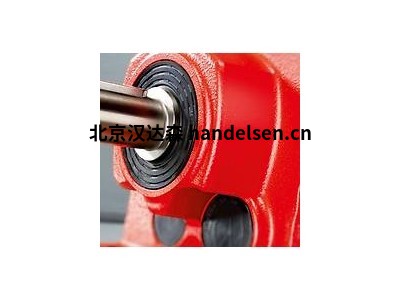

 　　SEW蝸輪蝸桿減速器SAF37DRN71M4

　　蝸輪蝸桿減速器+ DRN ..三相交流電動機(IE3)

　　產品資料

　　額定電機速度[1 / min]：

　　1415

　　輸出速度[1 / min]：32

　　總傳動比：43.68

　　輸出扭矩[Nm]：85

　　服務系數SEW-FB：0.95

　　設計：M1A

　　底漆/面漆：7031藍灰色(51370310)

　　位置插頭/接線盒[°]：90

　　電纜入口/連接器位置：X

　　空心軸[mm]：20

　　燙發 n = 1400 [N]時的橫向輸出力：4000

　　第一變速箱的潤滑劑量[升]：0.25

　　法蘭直徑[mm]：120

　　電機功率[kW]：0.37

　　占空比：S1-100%

　　效率等級：IE3

　　效率(50/75/100%Pn)[%]：74.29 / 77.28 / 77.3

　　CE標志：是

　　電機電壓[V]：230/400

　　電機電壓50Hz [V]：220-240D / 380-415Y

　　電路圖：R13

　　頻率[Hz]：50

　　額定電流[A]：1.83 / 1.05

　　Cos披披：0.66

　　散熱等級：155(F)

　　電機防護等級：IP55

　　建筑法規：IEC

　　電機轉動慣量[10kgm²]：7.14

　　多量程電壓是

　　散熱等級155(F)

　　總部在布魯赫薩爾、由所有人進行管理的家族企業活躍于國際舞臺，但卻深深植根于總部地區。

　　在提及SEW-EURODRIVE這一名稱時，人們首先提到的是“電機”。不錯，我公司正是靠電機起家。但與此同時，SEW-EURODRIVE 這一名稱代表的東西還有很多，而且我們的產品和服務范圍已得到極大拓展。

　　減速電機、減速機、電機、用于分散式安裝的部件、電控驅動、機械式變速齒輪電機以及涉及大量工程的驅動解決方案。當然，我們不應忘記起到補充作用的服務和服務品。

　　斜齒輪減速機是產品中的經典系列：涵蓋6個規格的單級減速機和14個規格的2級、3級減速機，扭矩范圍從50至18 000 Nm。速比范圍廣，從i = 1.30至i = 289.74，雙級減速機甚至可以達到i = 27 001。扭矩和速比分級精細，市場罕有。

　　運用模塊化概念，可以將R系列減速機與交流電機相連，組合形成 R..DR.. 斜齒輪減速電機，以及與伺服電機相連，組合形成 R..CMP 斜齒輪伺服減速電機 。您也可以單獨選擇符合您要求的 交流電機 或 伺服電機 。

　　RX / R / RM系列斜齒輪減速機變體

　　單級或多級

　　底腳或法蘭安裝

　　底腳和法蘭安裝

　　帶加強軸承箱的法蘭安裝

　　產品全面

　　6個規格的單級減速機和14個規格的2級、3級減速機提供扭矩值和傳動比的精細分級。

　　組合簡單

　　可以便捷地將您選擇的斜齒輪減速機與我們的模塊化交流電機或伺服電機相組合。

　　F 系列平行軸斜齒輪減速機

　　平行軸減速機雖然外形設計纖細，但仍能提供130至18,000 Nm的扭矩。是安裝空間有限時的理想選擇。

　　扭矩和設計都能適應安裝空間狹小的應用場合。

　　我們最適合安裝空間狹小應用場合的減速機。豐富的安裝位置和變體確保減速機在保障性能的情況下滿足復雜安裝條件下的各種應用需求。它也擁有我們減速機的固有優勢：免維護的超長運行壽命以及高疲勞強度的零磨損齒輪。

　　平行軸斜齒輪減速機額定扭矩從130 Nm至18,000 Nm，性能優越，廣泛應用于各種輸送和加工場合。

　　可以選擇底腳安裝，法蘭安裝或軸安裝。低齒隙平行軸斜齒輪減速機可以用于精確定位控制。

　　運用模塊化概念，可以將F系列減速機與交流電機相連，組合形成 F..DR.. 平行軸減速電機，以及與伺服電機相連，組合形成 F..CMP 平行軸斜齒輪伺服減速電機 。您也可以單獨選擇符合您要求的 交流電機 或 伺服電機 。

　　優勢特點

　　空間要求低

　　簡潔且緊湊的設計。

　　廣泛應用于各種場合

　　11種規格(27至157)和符合各種要求的大量變體。

　　性能卓越

　　低齒隙設計的扭矩輸出也能達到200 Nm至18,000 Nm。

　　特征

　　適用于狹小安裝空間的簡潔設計

　　提供低齒隙

　　可用變體：

　　底腳或法蘭安裝

　　B5或B14法蘭安裝

　　實心軸或空心軸

　　帶鍵槽連接的空心軸、鎖緊盤、花鍵空心軸或 TorqLOC?

　　F 系列/ 規格 27 / 37 / 47 / 57 / 67 / 77 / 87 / 97 / 107 / 127 / 157

　　減速機速比 i 3.77 – 281.71

　　雙減速機減速比 i 87 – 31 434

　　最大輸出扭矩 Nm 130 – 18 000

　　電機功率范圍(通過AM電機轉接器安裝) kW 0.12 – 200

　　應用范圍

　　輸送機應用場合

　　鏈?zhǔn)捷斔蜋C(jī)

　　過程應用場合

　　壓力機

　　擠壓機

　　螺旋輸送機

　　門式起重機

　　K 系列斜齒輪-錐齒輪減速機

　　斜齒輪-錐齒輪減速機采用零磨損設計，維護少，運行壽命長，從技術上來說是非常經濟的直角減速機。它的效率非常高，是實實在在的節能高手。

　　充分發揮性能的直角減速機：高效且疲勞強度高的傳動裝置

　　我們的緊湊設計在斜齒輪-錐齒輪減速機中得到了最充分的展示。本方案特別適用于可用安裝空間狹小的機械應用場合。這種情況下您既需要驅動技術功率強勁，又需要它設計緊湊。這就是我們斜齒輪-錐齒輪減速機的理想環境，它的扭矩范圍可以達到80到50,000 Nm。

　　直角減速機在雙向旋轉以及所有輸出速度下都能達到高效。高耐久性的無磨損齒輪延長了傳動裝置的使用壽命。低齒隙K系列減速機可用于精確定位。

　　產品系列： K..39和K..49完善了2級斜齒輪-錐齒輪減速機系列。它們與K..19和K..29一同設定標準：4種規格產品提供的扭矩范圍達到80 Nm至500 Nm。

　　運用模塊化概念，將K系列減速機與交流電機相連，組合形成 K..DR.. 斜齒輪-錐齒輪減速電機，以及與伺服電機相連，組合形成 K..CMP 斜齒輪-錐齒輪伺服減速電機 。您也可以單獨選擇符合您要求的 交流電機 或 伺服電機 。

　　優勢特點

　　更經濟

　　齒輪零磨損設計，維護成本低，運行壽命長。

　　高性能

　　設計緊湊，提供16種規格，額定扭矩從80 Nm至50,000 Nm。

　　更高效

　　兩種旋轉方向和任何速度下均能達到高效水平。

　　重量輕

　　K..19和K..29規格的箱體為鋁制。

　　特征

　　斜齒輪-錐齒輪減速機(2級和3級)

　　斜齒輪-錐齒輪減速機截面圖

　　高效

　　高疲勞強度傳動裝置

　　維護少，壽命長

　　可以和我們的所有電機產品組合

　　規格 K..37 至K..187 (3級)

　　提供超低輸出速度的雙減速機

　　低齒隙變體

　　可用變體：

　　底腳或法蘭安裝

　　B5或B14法蘭安裝

　　實心軸或空心軸

　　帶鍵槽連接的空心軸、鎖緊盤、花鍵空心軸或TorqLOC?

　　規格 K..19, K..29 和K..39, K..49 (2級)

　　低損耗、2級設計，傳動效率超90%

　　K..19和K..29規格采用鋁制箱體，重量特別輕

　　K..39和K..49規格采用灰口鑄鐵殼體特別堅固

　　3根底座條確保客戶機器即使在嚴峻的安裝條件下也能到最佳連接

　　可用變體：

　　底腳或B5法蘭安裝

　　實心軸或空心軸

　　帶鍵槽連接的空心軸、鎖緊盤或TorqLOC?空心軸安裝系統

　　技術數據

　　K 系列/ 規格 37 / 47 / 57 / 67 / 77 / 87 / 97 / 107 / 127 / 157 / 167 / 187 (3級)

　　減速機速比 i 3.98 – 197.37

　　雙減速機減速比 i 94 – 32 625

　　最大輸出扭矩 Nm 200 – 50 000

　　電機功率范圍(通過AM電機轉接器安裝) kW 0.12 – 200

　　K 系列/ 規格 19 / 29 / 39 / 49 (2級)

　　K..19 K..29 K..39 K..49

　　減速機速比 i 4.50 – 58.68 3.19 -71.93 2.81 – 58.24 4.0 – 75.20

　　最大輸出扭矩 Nm 80 130 300 500

　　電機功率范圍(通過AM電機轉接器安裝) kW 0.12 -1.1 0.12 – 2.2 0.12 – 4.0 0.12 – 7.5

　　應用范圍

　　托盤輸送機

　　帶式輸送機

　　鏈?zhǔn)捷斔蜋C(jī)

　　提升機和升降臺

　　剪式升降平臺

　　貨物提升機

　　碼垛機中的移動和提升驅動

　　S 系列斜齒輪-蝸輪蝸桿減速機

　　斜齒輪-蝸輪蝸桿減速機的最大優勢就是它的簡單機械結構。它的效率遠比通常的蝸輪減速機高。而且S系列減速機運行噪音低。

　　斜齒輪-蝸輪蝸桿減速機: 設計簡單、效率高

　　設計簡單所以成本經濟。適合安裝空間有限的場合。使用S系列減速機為您的機械或工廠應用場合完成簡單任務。

　　蝸輪蝸桿與斜齒輪的組合，比單純蝸輪蝸桿減速機效率更高。滑動摩擦使減速機運行平穩、安靜。

　　扭矩范圍從92 Nm 至4,000 Nm。

　　運用模塊化概念，將S系列減速機與交流電機相連，組合形成 S..DR.. 斜齒輪-蝸輪蝸桿減速電機，以及與伺服電機相連，組合形成 S..CMP 伺服斜齒輪-蝸輪蝸桿減速電機 。您也可以單獨選擇符合您要求的 交流電機 或 伺服電機 。

　　優勢特點

　　節省空間安裝

　　7種規格均可以單獨調整扭矩和速度。

　　高效

　　斜齒輪與蝸輪傳動相結合。效率遠高于通用型斜齒輪-蝸輪蝸桿減速機。

　　低噪音運行

　　線性功率傳輸抑制輸出軸的扭矩脈沖。

　　產品特點

　　斜齒輪-蝸輪蝸桿組合效率遠高于僅使用蝸輪的減速機

　　超低噪音運行

　　可用變體：

　　底腳或法蘭安裝

　　B5或B14法蘭安裝

　　實心軸或空心軸

　　帶鍵槽連接的空心軸、鎖緊盤、花鍵空心軸或 TorqLOC?

　　技術數據

　　S 系列/ 規格 37 / 47 / 57 / 67 / 77 / 87 / 97

　　減速機速比 i 3.97 – 288.00

　　減速機速比 – 雙減速機 i 110 – 33,818

　　最大輸出扭矩 Nm 92 – 4,000

　　電機功率范圍(通過AM電機轉接器安裝) kW 0.12 – 22

　　應用領域

　　劇院應用場合的驅動

　　不頻繁變速的驅動

　　壓力機

　　回轉臺

　　角落傳輸裝置

　　W 系列SPIROPLAN? 直角減速機

　　您的物料搬運系統速度要求高，但是驅動可用的空間小，重量輕?我們?yōu)槟扑]SPIROPLAN? 直角減速機: 我們的輕量級選手。

　　最小的直角減速機：強勁的免維護傳動裝置

　　SPIROPLAN? 斜齒輪減速器的特點是無磨損的齒形。它確保了可靠的動力傳輸，從而也保證了輸送機系統的速度調節。

　　SPIROPLAN? 直角減速機輸出扭矩可以達到180 Nm，功率范圍為0.09 kW至3 kW。

　　鋼對鋼物料組合和特殊齒面嚙合允許減速機設計緊湊，從而節省安裝空間。

　　細節決定成敗

　　減速機采用鋁制殼體，重量非常輕。而且得益于特殊的齒輪和終身潤滑，維護量非常低，可確保長期可靠運行。毫不妥協：SPIROPLAN?減速器適用于幾乎所有的驅動任務，這要?dú)w功于其多種設計方案。

　　運用模塊化概念，將W系列減速機與交流電機相連，組合形成 W..DR..SPIROPLAN? 直角減速電機，以及與伺服電機相連，組合形成 W..CMP SPIROPLAN? 直角伺服減速電機 。您也可以單獨選擇符合您要求的 交流電機 或 伺服電機。

　　優勢特點

　　高效運行

　　采用無磨損SPIROPLAN?傳動裝置，最小化摩擦損失。

　　輕質、緊湊

　　鋁制箱體和特殊設計的傳動裝置。

　　產品特點

　　功能強勁的直角減速機：

　　無磨損SPIROPLAN? 傳動裝置(鋼對鋼物料組合)和特殊齒面嚙合

　　最小化摩擦損失，優化機械效率，減少能源消耗

　　防振運行/操作

　　減速機速比小，實現高電機功率和高速度

　　輕質鋁箱體

　　安裝：

　　底腳和面的安裝孔間距相同，因此可以提供多種安裝位置

　　W10, W20, W30規格減速機安裝:

　　潤滑油加注量與這些產品的安裝位置無關

　　可用變體：

　　底腳或法蘭安裝

　　B5或B14法蘭安裝

　　實心軸或空心軸

　　轉接器安裝

　　異步電機安裝：

　　對于W10, W20, W30規格減速機: 電機直連安裝

　　對于W37, W47規格減速機:電機法蘭安裝

　　可用選件：

　　MOVIMOT? 變體, 如作為帶集成式變頻器的直角減速機

　　MOVI-SWITCH? 變體, 如作為帶集成式開關和防護功能的直角減速機

　　技術數據

　　W 系列/ 規格 10, 20, 30, 37, 47

　　規格 10, 20, 30, 37, 47 規格W10 規格W20 規格W30 規格W37 規格W47

　　減速機速比 i 3.20 – 75.00 6.75 – 75.00 6.57 – 75.00 6.57 – 75.00 3.20 – 69.05 3.27 – 74.98

　　最大輸出扭矩 Nm 25 – 180 25 40 70 110 180

　　電機功率范圍(通過AM電機轉接器安裝) kW 0.09 – 3.0 0.09 – 0.12 0.12 – 0.37 0.12 – 0.75 0.12 – 1.5 0.12 – 3.0

　　應用領域

　　內部物流中的小型快速輸送帶

　　輥道輸送機

　　帶式輸送機

　　碎屑輸送機

　　規格 W10, W20, W30:

　　特別適合對噪音敏感的工作環境

　　規格 W37, W47:

　　軸安裝設計，特別適合食品飲料業中對衛生有要求的場合

　　2.減速電機

　　我們通過我們的斜齒輪、斜齒輪-錐齒輪、平行軸、斜齒輪-蝸輪蝸桿及SPIROPLAN? 減速電機，提供行業所需的一系列獨特電機。全世界是我公司減速電機的用武之地。一個充滿運動的世界。

　　我們的減速電機模塊化系統面向您的多樣化應用領域。從標準、電動單軌、可調、伺服、不銹鋼或防爆電機中選擇您的理想驅動。

　　斜齒輪減速電機

　　充分利用強大的斜齒輪減速機和交流電機進行緊湊式整合的優勢我公司的R..DR..系列斜齒輪減速電機以其精密排設的減速比和多樣化而與眾不同。

　　高能效：可進行單體配置的帶電機型斜齒輪減速機

　　我公司的R..DR..系列斜齒輪減速電機是適用于您的眾多應用領域的"全才”。憑借高能效優勢，這些電機成為眾多應用的理想選擇。得益于我公司一致的模塊化系統，R..DR..系列斜齒輪減速電機為您提供諸多整合選項。無論您最終決定采用哪種斜齒輪減速電機設計：您總能實現性能和智能化空間利用的最佳平衡。尤其是當您在尋找一項能夠節約空間的解決方案時。

　　即便在能效層次上，R..DR...系列減速電機也具備出色的產品特點。 能效等級為IE3和IE4的交流異步電機尤其如此。在您的應用中利用這一高能效優勢。R..DR...系列斜齒輪減速電機可設計成底腳安裝或法蘭安裝式，使一系列裝配選項成為可能。

　　節約時間和金錢

　　一旦選擇了我公司的一款減速電機，您的選型和項目規劃便開始為您節約時間和金錢。這是因?yàn)椋覀兊哪K化系統使眾多的減速機和電機組合成為可能。因此您可以降低運營成本、享受極長的使用壽命并得益于我公司品牌所特有的簡單維護。

　　讓您受益

　　利用多樣化的應用

　　從一開始便實施尤為經濟的應用。利用減速電機模塊化方案的組合。

　　提高能效

　　因?yàn)槲覀兊男饼X輪減速電機滿足等效等級IE1至IE4的要求，意味著您可以在全世界任何地方使用。

　　即使在選型和項目規劃中也可節約時間、削減成本，

　　這得益于可進行個體化配置的緊湊型斜齒輪減速電機。

　　斜齒輪減速機

　　RX 系列(單級)

　　RX 系列斜齒輪減速機(單級)

　　6種不同尺寸的高效斜齒輪減速機

　　高輸出扭矩，最大為830 Nm

　　減速比最高為 i = 8.65

　　設計形式有底腳安裝式和法蘭安裝式兩種

　　R系列(多級)

　　R系列斜齒輪減速機

　　由于有15種不同尺寸，可實現性能和空間要求的最佳平衡

　　精密排設的減速比，最高為 i = 289.74;或?qū)τ陔p減速機 i = 27,001

　　設計形式有底腳安裝式和法蘭安裝式兩種

　　也提供小齒隙減速機

　　有關R系列斜齒輪減速機的更多信息

　　交流電機

　　將斜齒輪減速機與我公司的交流電機進行整合：

　　DR..系列

　　設計 能效等級 極數 功率

　　千瓦

　　DRS.. IE1 標準能效 2-,4- 或 6-極 0.18 – 225

　　DRE.. IE2高能效 2-,4- 或 6-極 0.25 – 225

　　DRN.. IE3頂級能效 4-極 0.75 – 200

　　DRP.. IE3頂級能效 2-,4- 或 6-極 0.37 – 160

　　DRU.. IE4 超級能效 4-極 0.18 – 3

　　有關DR..系列交流電機的更多信息

　　DR…J 系列(直接啟動永磁電機)

　　設計 能效等級 功率

　　千瓦

　　DRE...J IE2高能效 0.37 – 4.0

　　DRP...J IE3頂級能效 0.37 – 4.0

　　DRU...J IE4 超級能效 0.18 – 3.0

　　有關DR..J 系列交流電機的更多信息

　　技術數據

　　RX系列斜齒輪減速機(多級)

　　帶4極DR63電機：

　　減速機 電機

　　減速機尺寸 Ma最大 減速機

　　Nm 尺寸 功率

　　千瓦

　　57 69 63S4 – 63L4 0.12 – 0.25

　　67 134 63S4 – 63L4 0.12 – 0.25

　　77 215 63S4 – 63L4 0.12 – 0.25

　　87 405 – –

　　97 595 – –

　　107 830 – –

　　帶4極DRS電機/IE1：

　　減速機 電機

　　減速機尺寸 Ma最大 減速機

　　Nm 尺寸 功率

　　千瓦

　　57 69 71S4 – 132MC4 0.18 – 9.2

　　67 134 71S4 – 132MC4 0.18 – 9.2

　　77 215 71S4 – 160M4 0.18 – 11

　　87 405 71M4 – 180LC4 0.55 – 30

　　97 595 71M4 – 225M4 0.55 – 45

　　107 830 90L4 – 225MC4 2.2 – 55

　　帶4極DRE電機/IE2：

　　減速機 電機

　　減速機尺寸 Ma最大 減速機

　　Nm 尺寸 功率

　　千瓦

　　57 69 80S4 – 160S4 0.37 – 7.5

　　67 134 80S4 – 160S4 0.37 – 7.5

　　77 215 80S4 – 160MC4 0.37 – 11

　　87 405 80S4 – 180LC4 0.37 – 22

　　97 595 80S4 – 225M4 0.37 – 45

　　107 830 100M4 – 225M4 2.2 – 45

　　帶4極DRN電機/IE3：

　　減速機 電機

　　減速機尺寸 Ma最大 減速機

　　Nm 尺寸 功率

　　千瓦

　　57 69 80M4 – 132M4 0.75 – 7.5

　　67 134 80M4 – 132M4 0.75 – 7.5

　　77 215 80M4 – 160L4 0.75 – 15

　　87 405 80M4 – 200L4 0.75 – 30

　　97 595 80M4 – 225S4 0.75 – 37

　　107 830 100LS4 – 225M4 2.2 – 55

　　帶4-極 DRU..J 電機/IE4：

　　減速機 電機

　　減速機尺寸 Ma最大 減速機

　　Nm 尺寸 功率

　　千瓦

　　57 69 71SJ4 - 100MJ4 0.18 – 2.2

　　67 134 71SJ4 - 100MJ4 0.18 – 2.2

　　77 215 71SJ4 - 100LJ4 0.18 – 3.0

　　87 405 71MJ4 - 100LJ4 0.37 – 3.0

　　97 595 71MJ4 - 100LJ4 0.37 – 3.0

　　107 830 – –

　　R系列斜齒輪減速機電機

　　帶4極DR56/DR63電機：

　　減速機 電機

　　減速機尺寸 Ma最大 減速機

　　Nm 尺寸 功率

　　千瓦

　　07 50 56M4 – 63L4 0.09 – 0.25

　　17 85 63S4 – 63L4 0.12 – 0.25

　　27 130 63S4 – 63L4 0.12 – 0.25

　　37 200 63S4 – 63L4 0.12 – 0.25

　　47 300 63S4 – 63L4 0.12 – 0.25

　　57 450 63S4 – 63L4 0.12 – 0.25

　　67 600 63S4 – 63L4 0.12 – 0.25

　　77 820 63S4 – 63L4 0.12 – 0.25

　　87 1550 – –

　　97 3000 – –

　　107 4300 – –

　　127 6000 - -

　　137 8000 – –

　　147 13000 – –

　　167 18000 – –

　　帶4極DRS電機/IE1：

　　減速機 電機

　　減速機尺寸 Ma最大 減速機

　　Nm

　　尺寸 功率

　　千瓦

　　07 50 71S4 – 71M4 0.18 – 0.55

　　17 85 71S4 – 80M4 0.18 – 1.1

　　27 130 71S4 – 100M4 0.18 – 3

　　37 200 71S4 – 100M4 0.18 – 3

　　47 300 71S4 – 132M4 0.18 – 7.5

　　57 450 71S4 – 132MC4 0.18 – 9.2

　　67 600 71S4 – 132MC4 0.18 – 9.2

　　77 820 71S4 – 160M4 0.18 – 11

　　87 1550 71M4 – 180LC4 0.55 – 30

　　97 3000 71M4 – 225M4 0.55 – 45

　　107 4300 90L4 – 225MC4 2.2 – 55

　　137 8000 132S4 – 225MC4 5.5 – 55

　　147 13000 132MC4 – 225MC4 9.2 – 55

　　167 18000 160M4–315L4 11 – 200

　　帶4極DRE電機/IE2：

　　減速機 電機

　　減速機尺寸 Ma最大 減速機

　　Nm

　　尺寸 功率

　　千瓦

　　07 50 - -

　　17 85 80S4 – 80M4 0.37 – 0.75

　　27 130 80M4 – 100LC4 0.37 – 3

　　37 200 80M4 – 100LC4 0.37 – 3

　　47 300 80M4 – 160S4 0.37 – 7.5

　　57 450 80M4 – 160S4 0.37 – 7.5

　　67 600 80M4 – 160S4 0.37 – 7.5

　　77 820 80M4 – 160MC4 0.37 – 7.5

　　87 1550 80M4 – 180LC4 0.37 – 22

　　97 3000 80M4 – 225M4 0.37 – 45

　　107 4300 100M4 – 225M4 2.2 – 45

　　137 8000 132M4 – 280M4 5.5 – 90

　　147 13000 160M4 – 280M4 9.2 – 90

　　167 18000 160M4–315L4 9.2 – 200

　　帶4極DRN電機/IE3：

　　減速機 電機

　　減速機尺寸 Ma最大 減速機

　　Nm

　　尺寸 功率

　　千瓦

　　07 50 - -

　　17 85 80M4 0.75

　　27 130 80M4 – 100L4 0.75 – 3.0

　　37 200 80M4 – 100L4 0.75 – 3.0

　　47 300 80M4 – 132S4 0.75 – 5.5

　　57 450 80M4 – 132M4 0.75 – 7.5

　　67 600 80M4 – 132M4 0.75 – 7.5

　　77 820 80M4 – 160L4 0.75 – 15

　　87 1550 80M4 – 200L4 0.75 – 30

　　97 3000 80M4 – 225S4 0.75 – 37

　　107 4300 100LS4 – 225M4 2.2 – 45

　　137 8000 132S4 – 280M4 5.5 – 90

　　147 13000 132L4 – 280M4 9.2 – 90

　　167 18000 132L4 – 315H4 9.2 – 200

　　帶4-極 DRU..J 電機/IE4：

　　減速機 電機

　　減速機尺寸 Ma最大 減速機

　　Nm 尺寸 功率

　　千瓦

　　07 50 71SJ4 - 71MJ4 0.18 – 0.37

　　17 85 71SJ4 - 80SJ4 0.18 – 0.55

　　27 130 71SJ4 - 100MJ4 0.18 – 2.2

　　37 200 71SJ4 - 100MJ4 0.18 – 2.2

　　47 300 71SJ4 - 100MJ4 0.18 – 2.2

　　57 450 71SJ4 - 100MJ4 0.18 – 2.2

　　67 600 71SJ4 - 100MJ4 0.18 – 2.2

　　77 820 71SJ4 - 100LJ4 0.18 – 3.0

　　87 1550 71MJ4 - 100LJ4 0.37 – 3.0

　　97 3000 71MJ4 - 100LJ4 0.37 – 3.0

　　107 4300 – –

　　137 8000 – –

　　147 13000 – –

　　167 18000 – –

　　應用領域

　　RX 系列(單級)

　　輥式輸送機

　　帶式輸送機

　　鏈?zhǔn)捷斔蜋C(jī)

　　R系列(兩級和三級)

　　回轉臺

　　泵和風機

　　廢水和污水處理設備

　　風機

　　輥式輸送機

　　帶式輸送機

　　鏈?zhǔn)捷斔蜋C(jī)

　　轉角輸送裝置

　　為輕負荷打造的電動單軌運輸系統

　　HW系列為您提供輕負荷應用所需的電動單軌驅動。 這些角向驅動運行時很安靜，噪音很低，節約安裝空間。 有兩款不同尺寸電機，確保輪子負荷可靠，處于2500 N至5600 N之間。

　　安靜、節約空間式設計：為輕負荷打造的HW系列EMS驅動

　　電動單軌系統是否也是您生產線中的一項關鍵運輸方式?在SEW-EURODRIVE找到最佳驅動并不難。 這是因?yàn)槲覀兊尿?qū)動面向的是您所運輸?shù)呢浳锛澳膽?yīng)用。如此一來，我們的EMS驅動可確保您獲得最佳性能、輸送速度和提升能力 - 全部如您所需。

　　HW系列電動單軌運輸驅動的設計專門針對輕負荷范圍內的應用。 這些驅動符合C1指令(VDI RI-3643)的規范并且非常安靜。

　　為輕負荷打造的極緊湊型HW10系列角向驅動是針對輕負荷的最先進且極為緊湊的驅動，最大扭矩達20 Nm，輪子容許負荷高達2500 N。

　　利用HW30驅動可以實現70 Nm的最大扭矩以及高達5600 N的容許輪子負荷。

　　讓您受益

　　更高的生產率

　　可以通過該低維護量電動單軌驅動來實現，因?yàn)樵擈?qū)動使系統具有很高的利用率。

　　運行特別平順

　　這得益于我們的EMS減速電機，因?yàn)樗鼈冞\(yùn)行時無振動。

　　安靜的驅動

　　安靜的驅動很重要，尤其是在手動工作站 - 所以請使用該系列的低噪音驅動。

　　安裝時節省空間

　　我們的HW系列電動單軌系統所具有的緊湊式設計使之成為可能。

　　特點

　　兩不同尺寸的驅動確保輸送能力、輸送速度和提升力與所選驅動實現最佳匹配

　　符合C1指令 (VDI RL-3643) 的規范

　　可靠的可斷開式聯軸器

　　低維護驅動

　　平順、無振動地運行

　　低噪音，還適用于人工工作站

　　設計緊湊，安裝時可節省空間

　　電機能效等級為IE2, IE3或IE4，具有可觀的節能潛力

　　可靠的盤式制動，保證可再現的停止精度

　　僅使用優質繞組線和絕緣材料，確保變頻器無故障運行

　　電動單軌系統可以與SEW-EURODRIVE提供的一系列模塊化系統中的諸多選項進行整合

　　技術數據

　　HW系列 - 輕負荷范圍

　　尺寸 HW10 HW30

　　最大輸出扭矩

　　Nm 20 70

　　輪子容許負荷

　　N 2 500 5 600

　　變速比

　　i 6.75 – 16.5 8.2 – 75

　　軸d x l

　　毫米 14 x 28 20 x 35

　　25 x 35

　　應用領域

　　經過優化，用在針對輕負荷的電動單軌運輸系統中并符合VDI 指令3643 (C1標準)

　　地面輸送機

　　開關設定驅動
