NILOS-RING滑動軸承選型原則

高軻 QQ：2850590595   手機：18518179343 電話：010-64717020-172 傳真：010-84786709-666 郵件：sales62@handelsen.cn

一、滾動軸承選擇原則
當出于任何目的選擇軸承時，最終您都希望以最低的成本實現所需水平的設備性能和耐用性。

在匯總應用程序的軸承規格時，必須考慮一些關鍵因素。為了幫助您評估這些關鍵因素，我們提供了建議的選擇過程以及支持信息和示例。

在此部分中，您可以找到：

一般軸承知識，包括：
您應該了解的滾動軸承的一般信息
識別和確定軸承公差的信息
有關如何處理SKF軸承以及如何在存儲中進行管理的建議
軸承選擇過程，這是我們的直接指南，其中包含明確定義和命名的步驟，以幫助您分析應用程序并確定軸承解決方案
軸承選擇示例，顯示了應用于各種機器和應用案例的軸承選擇過程
使用軸承選擇過程指南或此處以及產品部分中的信息時，如果有任何疑問或需要任何幫助，請通過當?shù)氐腟KF代表與SKF應用工程服務。

徑向球面滑動軸承的內圈外徑為球面凸，內圈相應為球面內凹。它們的設計使其特別適用于必須適應軸和軸承座之間的對準運動，或者必須以相對較慢的滑動速度（通常伴隨重載）進行擺動或反復傾斜或回轉運動的軸承布置。

二、特點和優點
低摩擦
優化的輥端設計和法蘭上的表面光潔度（圖3）促進了潤滑膜的形成，從而降低了摩擦。這也減少了摩擦熱和法蘭磨損。此外，軸承可以更好地保持預載并在降低的噪聲水平下運行。
使用壽命長
基本設計軸承的冠狀滾道輪廓和SKF Explorer軸承的對數滾道輪廓可優化沿接觸表面的載荷分布，減少滾子端部的應力峰值（圖4），并降低對不對準和軸的敏感性與傳統的直線滾道輪廓相比，撓度更大（圖5）。
增強的操作可靠性
滾子和滾道接觸面的優化表面光潔度有助于形成流體動力潤滑膜。
滾子輪廓和尺寸
的一致性合并在SKF圓錐滾子軸承中的滾子制造時具有非常小的尺寸和幾何公差，以至于它們實際上是相同的。這樣可以提供佳的負載分配，減少噪音和振動，并可以更準確地設置預負載。
剛性軸承的應用
單列圓錐滾子軸承通常要靠第二圓錐滾子軸承進行調節。通過施加預緊力，可以實現剛性軸承的應用。
帶有降低的溫度峰值的磨合期
圓錐滾子軸承通常有一個磨合期，在此期間，傳統設計的圓錐滾子軸承會承受大量的摩擦，從而導致磨損。這種影響被注意到為溫度峰值（圖1）。采用SKF圓錐滾子軸承設計，只要正確安裝和潤滑軸承，就可以大大減少摩擦，摩擦熱和磨損。
可分離且可互換
帶滾子和保持架組件（圓錐）的內圈可以與外圈（杯）分開安裝。此外，可分離的部件（圖6）是可互換的。這有助于安裝，拆卸以及維護檢查程序。

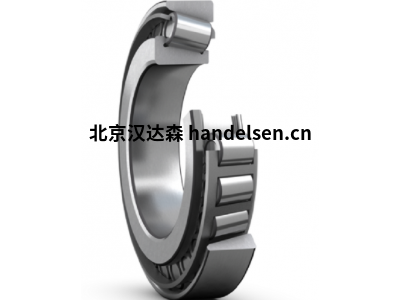

單列圓錐滾子軸承
SKF單列圓錐滾子軸承（圖1）設計用于承受組合載荷，即同時作用于徑向和軸向載荷。滾道的投影線在軸承軸線上的一個公共點（頂點A，圖2）匯合，以提供真正的滾動作用，從而在運行期間提供低摩擦力矩。圓錐滾子軸承的軸向承載能力隨著接觸角α的增加而增加。接觸角的大小通常在10°到30°之間，與計算系數e有關（來自數據表）：e的值越大，接觸角越大。

三、常見型號：

NILOS-RING 16036 180 280 31
NILOS-RING 16036 AV 267 220 180 5 0,5
NILOS-RING 16036 JV 200 230 280 5 0,5
NILOS-RING 16038 190 290 31
NILOS-RING 16038 AV 275 220 190 5 0,5
NILOS-RING 16038 JV 203 243 290 5 0,5
NILOS-RING 16040 200 310 34
NILOS-RING 16040 AV 286 235 200 5 0,5
NILOS-RING 16040 JV 220 255 310 5 0,5
NILOS-RING 16044 220 340 37
NILOS-RING 16044 AV 314 260 220 5 0,5
NILOS-RING 16044 JV 250 285 340 5,3 0,5
NILOS-RING 16048 240 360 37
NILOS-RING 16048 AV 335 280 240 5 0,5
NILOS-RING 16048 JV 260 315 360 5,8 0,5
NILOS-RING 16052 260 400 44
NILOS-RING 16052 AV 369 285 260 5,8 0,7
NILOS-RING 16052 JV 290 342 400 6,2 0,7
NILOS-RING 16056 280 420 44
NILOS-RING 16056 AV 390 345 280 5,3 0,7
NILOS-RING 16056 JV 310 360 420 7,7 0,7
NILOS-RING 16060 300 460 50
NILOS-RING 16060 AV 440 388 300 8 0,7
NILOS-RING 16060 JV 330 406 460 6,7 0,7
NILOS-RING 61800 10 19 5
NILOS-RING 61800 AV 17,4 12,5 10 1,5 0,3
NILOS-RING 61800 JV 11,6 16 19 1,5 0,3
NILOS-RING 61801 12 21 5
NILOS-RING 61801 AV 19,4 14,5 12 1,5 0,3
NILOS-RING 61801 JV 13,6 18 21 1,5 0,3
NILOS-RING 61802 15 24 5
NILOS-RING 61802 AV 22,4 18 15 1,8 0,3
NILOS-RING 61802 JV 16,6 21 24 1,8 0,3
NILOS-RING 61803 17 26 5
NILOS-RING 61803 AV 24,4 20 17 1,8 0,3
NILOS-RING 61803 JV 18,6 23 26 1,8 0,3
NILOS-RING 61804 20 32 7
NILOS-RING 61804 AV 29,6 23,5 20 2 0,3
NILOS-RING 61804 JV 22,4 28 32 2 0,3
NILOS-RING 61805 25 37 7
NILOS-RING 61805 AV 34,6 28,5 25 2 0,3
NILOS-RING 61805 JV 27,4 33 37 2 0,3
NILOS-RING 61806 30 42 7
NILOS-RING 61806 AV 39,6 34 30 2 0,3
NILOS-RING 61806 JV 32,4 38 42 2 0,3
NILOS-RING 61807 35 47 7
NILOS-RING 61807 AV 44,9 39 35 2 0,3
NILOS-RING 61807 JV 37,1 43 47 2 0,3
NILOS-RING 61808 40 52 7
NILOS-RING 61808 AV 50,3 43,5 40 2,5 0,3
NILOS-RING 61808 JV 42,5 48 52 2,5 0,3
NILOS-RING 61809 45 58 7
NILOS-RING 61809 AV 55,8 48,5 45 2,5 0,3
NILOS-RING 61809 JV 47,2 54 58 2,5 0,3
NILOS-RING 61810 50 65 7
NILOS-RING 61810 AV 61,8 55 50 2,5 0,3
NILOS-RING 61810 JV 53,1 60,5 65 2,5 0,3
NILOS-RING 61811 55 72 9
NILOS-RING 61811 AV 68,8 59,5 55 2,5 0,3
NILOS-RING 61811 JV 58,1 67 72 2,5 0,3
NILOS-RING 61812 60 78 10
NILOS-RING 61812 AV 74,2 65,5 60 2,5 0,3
NILOS-RING 61812 JV 64 72,5 78 2,5 0,3
NILOS-RING 61813 65 85 10
NILOS-RING 61813 AV 80,5 70,5 65 2,5 0,3
NILOS-RING 61813 JV 69,1 79 85 2,5 0,3
NILOS-RING 61814 70 90 10
NILOS-RING 61814 AV 85,7 76 70 2,5 0,3
NILOS-RING 61814 JV 74,5 84 90 2,5 0,3
NILOS-RING 61815 75 95 10
NILOS-RING 61815 AV 91,1 80 75 2,5 0,3
NILOS-RING 61815 JV 79,1 89 95 2,5 0,3
NILOS-RING 61819 95 120 13
NILOS-RING 61819 AV 114,6 102 95 3 0,3
NILOS-RING 61819 JV 100,6 113 120 3 0,3
NILOS-RING 61820 100 125 13
NILOS-RING 61820 AV 119,6 107 100 3 0,3
NILOS-RING 61820 JV 105,6 118 125 3 0,3
NILOS-RING 61821 105 130 13
NILOS-RING 61821 AV 124,8 112 105 3 0,3
NILOS-RING 61821 JV 110,4 123 130 3 0,5
NILOS-RING 61902 15 28 7
NILOS-RING 61902 AV 26 19 15 1,8 0,3
NILOS-RING 61902 JV 17,5 24 28 1,8 0,3
NILOS-RING 61903 17 30 7
NILOS-RING 61903 AV 27,5 22 17 1,8 0,3
NILOS-RING 61903 JV 19,5 26 30 1,8 0,3
公司產品分類：
NILOS環可容納各種單列和雙列軸承類型，包括：
自調心球軸承
深溝球軸承
角接觸球軸承
四點接觸球軸承
電磁軸承
圓柱滾子軸承
調心滾子軸承
自調心滾子軸承
圓錐滾子軸承

全金屬NILOS環的設計旨在防止灰塵，塵土，碎屑和其他研磨性污染物進入滾珠和滾子軸承，可在惡劣的操作環境和行業中延長軸承的正常運行時間。精密制造的堅固耐用性，標準的NILOS環由鍍鋅鋼制成。還提供不銹鋼，黃銅和其他專用環。

NILOS-RING滑動軸承選型原則，SKF單列圓錐滾子軸承（圖1）設計用于承受組合載荷，即同時作用于徑向和軸向載荷。滾道的投影線在軸承軸線上的一個公共點（頂點A，圖2）匯合，以提供真正的滾動作用，從而在運行期間提供低摩擦力矩。圓錐滾子軸承的軸向承載能力隨著接觸角α的增加而增加。接觸角的大小通常在10°到30°之間，與計算系數e有關（來自數據表）：e的值越大，接觸角越大。
