Phytron-Elektronik電機代理



　　PHYTRON公司成立于1947年，主要作為物理、電子產品質量檢測的實驗室。



　　到60年代，phytron公司發展成為步進電機及驅動控制器的專業制造商。主要生產特殊環境下的步進電機及驅動器。



　　phytron公司也為用戶提供特殊環境下的配件，例如驅動器、電纜、減速箱等。



　　Phytron-Elektronik應用行業：



　　機械工程



　　食品包裝



　　醫療設備



　　高清潔實驗設備



　　印刷設備



　　航空等行業。



　　Phytron-Elektronik產品系列：



　　Phytron放大器



　　Phytron電機



　　Phytron步進電機



　　Phytron控制器



　　Phytron驅動器



　　Phytron電源



　　Phytron傳動器



　　Phytron減速電機



　　Phytron阻尼器



　　Phytron聯軸器



　　Phytron分解器。







Phytron-Elektronik可自由編程的雙軸步進電機控制器

phytron的MCC-1是可自由編程的雙軸步進電機控制器，它是一種緊湊的獨立單元，用于2相步進電機，可提供高達3.5 A PEAK的相電流。MCC系列的控制器具有許多輸入和輸出（數字和模擬）和用于步進位置監控的編碼器輸入，并且可以將限位開關全部作為標準配置。由于可用主機接口（USB，以太網等）的多樣性，MCC可以快速輕松地集成到現有應用程序中。



技術細節

可自由編程的單軸步進電機控制器，可獨立運行

兩相步進電機的雙極控制

相電流高達3.5 A PEAK

電源電壓24至48 V DC

步進分辨率高達1/256步

RS 485，RS 232，USB或以太網接口

久經考驗的MiniLog格式和acc編程。根據DIN 66025

模擬輸入，例如操縱桿

8個雙向數字量輸入/輸出，電氣隔離

冗余設計的硬件輸入，用于啟用電機

編碼器評估

緊湊設計，僅127 x 55 x 110毫米

壁掛支架，用于不同的安裝位置

DIN導軌安裝套件

可用型號

USB或RS 232接口用于PC連接

用于PC（RS 422）連接和總線操作的RS 485-4線接口

以太網接口，可集成到公司的網絡中

附帶的USB轉換器用于PC連接，RS 485用于總線操作

BT 5 AM操作員終端的附加終端適配器

DIN導軌或壁掛式安裝

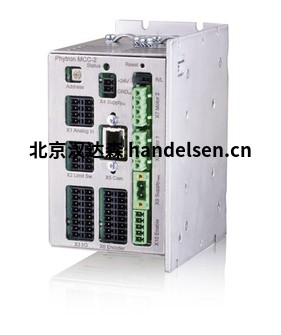

Phytron-Elektronik 品牌 MCC-2可編程2軸步進電機控制器







ZMX +

平穩運行和高精度，適用于24至70 V DC和9 A PEAK，步進分辨率高達1/512

ZMX +可用于不同的應用領域：例如，檢驗和測試應用，貼標或包裝機，設備制造或光束線



技術細節

19英寸 步進電機 功率級，用于2相步進電機的雙極控制

32針連接器型號與市場上的標準功率級（例如DSR 92-70）引腳兼容，并且具有相同的功能

電機電流高達9 A PEAK

電源電壓24至70 V DC

步進分辨率：整步至1/20步進（設置開關模式）；在ServiceBus模式下高達1/512

操作參數設置：手動或通過ServiceBus在線

通過軟件ServiceBusComm易于配置?

簡單安裝在19英寸3 U / 5 HP機架中的設計

可用選項：

32針或48針連接器

有或沒有電隔離

有或沒有 ServiceBus （RS485）

（具有32針連接器，無電氣隔離和ServiceBus的型號與 以前的ZMX兼容）



強大的步進電機功率級MSX +，電源電壓為60至120 V DC，最高15 A PEAK，并在19“子機架中提供ServiceBus

作為強大的步進電機 功率級，MSX適用于高達800瓦的軸功率，尤其適用于處理分立組件和機器維修任務以及高通量分選和裝配機械



技術細節

插入式步進電機 功率級，用于兩相步進電機的雙極控制

最高15 A PEAK最大相電流

電源電壓60至120 VDC

步進分辨率從整步到1/20步

使用ServiceBus-Comm TM在線進行參數設置和診斷

改善行駛和加速性能：電流整形或爆炸

電氣隔離的集電極開路輸入，用于5至24 V輸入電平：控制脈沖，電機方向，升壓和激活

電氣隔離的輸出：基本位置，錯誤

易于安裝的插入式板，用于19英寸/ 3 U子機架

可用選項

激活的復位輸入

5 V輸入電平

24 V輸入電平

強大的步進電機功率級MSX，可為19英寸的子機架提供60至120 V DC的電源電壓和高達15 A的PEAK

作為強大的步進電機 功率級，MSX適用于高達800瓦的軸功率，尤其適用于處理分立組件和機器維修任務以及高通量分選和裝配機械。



技術細節

Ministep 功率級，用于兩相步進電機的雙極控制

相電流高達15 A PEAK

60至120 V電源電壓

步進分辨率高達1/20步進

運行和停止電流獨立可調，增量為16

可選相電流曲線：常規或正弦波

當前形狀優化：電流整形或爆炸

電氣隔離的集電極開路輸入，用于5至24 V輸入電平：控制脈沖，電機方向，升壓和激活

復位輸入可以通過跳線啟用

電氣隔離的輸出：基本位置，錯誤

狀態指示燈

易于安裝的插入式板，用于19英寸/ 3 U子機架

兼容MSO，MSO MINI和SMD 功率級

可用選項

激活的復位輸入

輸入電壓為24 V





Phytron-Elektronik 品牌 MCC-2可編程2軸步進電機控制器



Phytron-Elektronik可自由編程的雙軸步進電機控制器











Phytron-Elektronik電機LA參數



工作溫度







　　- 冷凍版：



　　UHVC1：-196至-50°C



　　UHVC2：低至-269°C(按需提供)



　　- UHV版本(UHVS)： - 40至+ 200°C



　　線性執行器在超高真空和低溫環境中的應用



　　技術細節



　　2相步進電機，尺寸25 mm



　　介質中的相電流為1.5 A.



　　電機電壓24 VDC



　　線速度1.5 s / mm



　　直線行程13 mm



　　軸向力：10 N(齒輪30 N)



定位精度<0.01 mm
