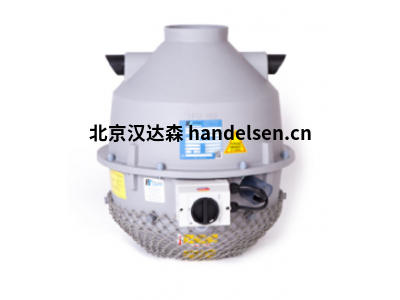

HLU屋頂風扇HF-D-15/17



HLU的屋頂風扇設計用于建筑物的垂直進氣和安裝。它們也可以與適當?shù)母郊黄鹚桨惭b。它們特別適合在沒有通風設備的建筑物中使用，并用于實驗室（通風柜），學校和研究設施等。廢氣垂直向上吹，最大程度地減少了侵蝕性物質在屋頂上的沉積。內部電動機與氣流分開，因此不會與腐蝕性輸送介質接觸。落入排出口的雨水從外殼底部排出，從而防止水進入與吸水口相連的管道。為了在潛在爆炸區域中使用





屋頂風扇

HF D 15/17

應用

可用于中小風量的所有應用

非常適合從沒有通風設備的建筑物的通風櫥中抽氣

可選地適合安裝在ATEX 2區中或從中提取

特征

體積流量從50到3500m³/ h

最大壓力差為1400 Pa

提供6種公稱直徑，入口直徑為110至315 mm



風扇驅動的三相籠式電動機設計



類型 ： T2A 90升-4

設計類型 ： Bg.90，法蘭B5

轉速 ： 1445轉

功率 ： 1.5千瓦

張力 ： 230/400 VΔ/γ

額定電流 ： 3.30 A（400伏）

防護等級 ： IP 55

效率等級 ： IE3-標稱值。效率85.3％

絕緣級別 ： F

操作模式 ： 1號

引擎保護 ： 用于FU操作的PTC熱敏電阻

重量 ： 19.0公斤



應用：

用于電機連接的帶屏蔽的引出電纜，7線，長度600 mm，其中100 mm

用壓接電纜接線片剝?nèi)ァ?/div>
