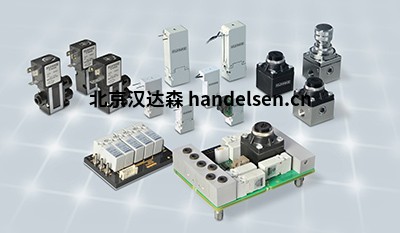

Kuhnke流體隔離電磁閥簡介

產品信息



功能

流體隔離電磁閥具有隔膜，可將閥驅動裝置與過程介質嚴格分開。這使得需要絕對不受污染或?qū)Ωg性介質具有高度耐化學性的應用成為可能。使用此類閥門時，只有選定的材料會直接與過程介質接觸。由于使用了精選的材料和嚴格的介質分離，肯德里翁的新型Kuhnke流體隔離電磁閥提供了最大的靈活性，還可以用于過程介質，例如酸或堿，以及 印刷行業中的特殊油墨。



設計

為了在高流量的情況下保持盡可能低的能耗，Kendrion Kuhnke開發了一種流體隔離電磁閥，該閥具有壓力平衡設計，通常可將功耗保持在6瓦以下。



Kendrion的Kuhnke流體隔離電磁閥具有3.5毫米（0.138英寸）的大公稱節流孔，可用于多種應用，涉及高達8 bar（116 psi）的高壓和高達350 l /分鐘（92.4 gpm）。它可作為3/2或2/2通閥處于常閉或常開位置。根據要求，也可以將其設計為3/2換向閥，以用作接頭或混合器?？蛇x地，該閥可配備手動操作和/或開關位置指示器。



閥門的默認外殼材料是PPSU。如果有特殊要求，也可以用其他適合注塑的塑料制成。密封件有NBR，F(xiàn)KM或EPDM兩種（取決于應用）?？梢赃x擇外部或外部校準的4毫米或6毫米軟管的法蘭或推入式連接。根據應用情況，甚至可以將法蘭連接和推入式連接組合在一起，例如帶有推入式連接的2/2直插式管道。結合符合行業標準EN 60529的連接器，新閥門符合IP65防護等級。Kendrion的緊湊型新型流體隔離電磁閥可用于12 V DC或24 V DC操作。根據要求，也可提供其他輸入電壓。





特征

設計緊湊

可以使用其他媒體

根據要求提供低噪聲版本

低功耗時流量更高



應用領域

醫學工程

分析和實驗室設備

牙科技術

電力工程

工藝工程

通用技術規格

技術數據

標稱電壓 24 V DC或12 V DC

能量消耗 ≤4.6W（在0至3.5 bar下）

壓力范圍 -0.9至3.5 bar（根據要求可高達8 bar）

孔口尺寸 大約 3.5毫米

Kv值 最高 3.5升/分鐘

媒體聯系材料 密封：EPDM，NBR或FKM；外殼：根據FDA和UL列出的PPSU材料（根據要求提供飲用水認證）

防護等級 IP 65（帶有插入式插座和占用的氣動接口或?qū)Ь€）

氣動連接 法蘭或推入式連接器（4毫米或6毫米）

電氣連接 扁平插頭插座6.3 x 0.8，符合EN 60529的行業標準配件B型插入式連接器（不包括在供貨范圍內）或引線

功能 3/2路NC / NO，2/2路NC / NO，3/2路多功能

尺寸（高x寬x深） 68毫米x 22
