德國ELBE十字軸Elbe 0.109.130.0202

張艷琴 QQ：2850590586   手機：13552865878 電話：010-64717020-115 傳真：010-84786709-666 郵件：sales2@handelsen.cn

傳動軸萬向節故障主要是軸頸和軸承磨損及各軸頸出現彎曲變形，造成其十字軸各軸中心線不在同一平面上，或相鄰的兩軸中心線不垂直。由于萬向節十字軸軸頸和軸承磨損間隙過大，十字軸在運行中產生晃動，使傳動軸中心線偏離其旋轉中心線，使傳動軸產生振抖現象和運行中傳動軸發出異常響聲的現象。磨損主要是缺少潤滑引起的。
萬向節十字軸軸頸和軸承的磨損，從使用情況來看不應超過0．02～0．13mm，一般保持在0．01mm左右。如果超過0.13mm，就產生傳動軸振抖和發響的現象。如果十字軸軸頸磨損出槽，槽又很深應進行修理或更換。如果采用堆焊和鑲套修理，還要進行熱處理和磨削加工。加工后要求各軸頸的不圓度在0．01mm，錐度不能大(20mm長度上不能大于0．01mm)。要檢查相鄰兩軸線的垂直度，一定要保證垂直。加工修理后各軸頸的軸線應在同一平面內。
車輛行駛時，由于扭矩傳遞的方向一致，十字軸的受力方向也一致。久而久之，造成十字軸軸頸的單邊磨損，隨著時間的推移，十字軸受力的一面便會磨損加大，起槽，以致于松曠發響?？梢圆扇⑹州S在相對于原先位置轉動90°再使用，這樣可以延長使用時間。在組裝時應注意將有油嘴的一面朝向傳動軸，萬向節叉應在十字軸上轉動自如，不應有卡滯現象，也不應出現有軸向的間隙。在平時保養中應勤注潤滑脂，防止由于缺少潤滑脂造成十字軸軸頸和軸承的磨損。

德國ELBE聯軸器是用來聯接不同機構中的兩根軸（主動軸和從動軸）使之共同旋轉以傳遞扭矩的機械零件。在高速重載的動力傳動中，有些聯軸器還有緩沖、減振和提高軸系動態性能的作用。聯軸器由兩半部分組成，分別與主動軸和從動軸聯接。一般動力機大都借助于聯軸器與工作機相聯接。

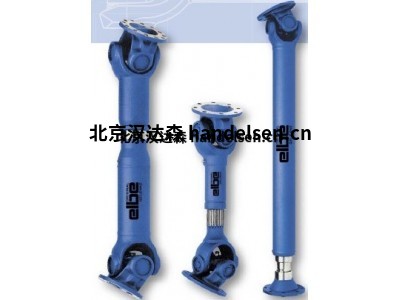

ELBE傳動軸是由軸管、伸縮套和萬向節組成。傳動軸(DriveShaft)連接或裝配各項配件，而又可移動或轉動的圓形物體配件，一般均使用輕而抗扭性佳的合金鋼管制成。對前置引擎后輪驅動的車來說是把變速器的轉動傳到主減速器的軸，它可以是好幾節由萬向節連接。它是一個高轉速、少支承的旋轉體，因此它的動平衡是至關重要的。一般傳動軸在出廠前都要進行動平衡試驗，并在平衡機上進行了調整

德國ELBE聯軸器系列：0300

MD大：4000至15000牛米

角至大。42°

執行：

DIN，Kreuzverzahnt-，SAE法蘭及特殊的連接

與長度補償雙/單聯

雙聯帶長度補償

滾子軸承

系列：0900

MD大：2500-13200 Nm的

操作角度達到大。30°

執行：

永風格，更大的拉伸帶

翼式，管式設計

翼式的，短版

翼式，聯合

滾子軸承

萬向節聯軸器 24911  Antriebswelle mit Verschub  0.110.110  S = 1780 mm, X = 100 mm

萬向節聯軸器 24911  Antriebswelle mit Verschub  0.110.110  S = 1780 mm, X = 100 mm

聯軸器 SA001，cardan shaft，D 80-150.1340.08.12.09.10.11.16，0.358.115

聯軸器法蘭 38749 compagnion flange 1.148.240

聯軸器 SA001 cardan shaft D 80-150.1140.08.12.14   0.158.200  S = 1140 mm

聯軸器 0.117.111.0007 S = 680 mm X = 110 mm

聯軸器 0.120.131.0001 S = 560 mm X = 45 mm

聯軸器 0.117.111.0007 S = 680 mm X = 110 mm

聯軸器 0.120.131.0001 S = 560 mm X = 45 mm

德國 ELBE十字軸0.158.015.001

德國 ELBE十字軸Elbe 0.109.130.0202

傳動軸萬向節故障主要是軸頸和軸承磨損及各軸頸出現彎曲變形，造成其十字軸各軸中心線不在同一平面上，或相鄰的兩軸中心線不垂直。由于萬向節十字軸軸頸和軸承磨損間隙過大，十字軸在運行中產生晃動，使傳動軸中心線偏離其旋轉中心線，使傳動軸產生振抖現象和運行中傳動軸發出異常響聲的現象。磨損主要是缺少潤滑引起的。
萬向節十字軸軸頸和軸承的磨損，從使用情況來看不應超過0．02～0．13mm，一般保持在0．01mm左右。如果超過0.13mm，就產生傳動軸振抖和發響的現象。如果十字軸軸頸磨損出槽，槽又很深應進行修理或更換。如果采用堆焊和鑲套修理，還要進行熱處理和磨削加工。加工后要求各軸頸的不圓度在0．01mm，錐度不能大(20mm長度上不能大于0．01mm)。要檢查相鄰兩軸線的垂直度，一定要保證垂直。加工修理后各軸頸的軸線應在同一平面內。
車輛行駛時，由于扭矩傳遞的方向一致，十字軸的受力方向也一致。久而久之，造成十字軸軸頸的單邊磨損，隨著時間的推移，十字軸受力的一面便會磨損加大，起槽，以致于松曠發響?？梢圆扇⑹州S在相對于原先位置轉動90°再使用，這樣可以延長使用時間。在組裝時應注意將有油嘴的一面朝向傳動軸，萬向節叉應在十字軸上轉動自如，不應有卡滯現象，也不應出現有軸向的間隙。在平時保養中應勤注潤滑脂，防止由于缺少潤滑脂造成十字軸軸頸和軸承的磨損。

德國ELBE十字軸Elbe 0.109.130.0202
