MTS工業用途傳感器 – 磁致伸縮原理

MTS工業用途傳感器 – 磁致伸縮原理

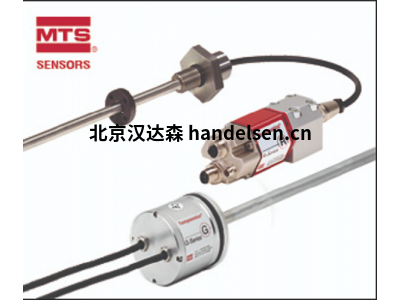

Temposonics® R系列位移傳感器可在工業應用中提供最佳性能。做為一項高端產品，該系列傳感器是MTS的制勝法寶。其強大的電子裝置和無與倫比的抗干擾能力，可為該系列產品之高精準的測量結果提供強大保證。



在我們延續MTS多彩的半個世紀歷史的又一年之際，我們希望以誠摯的謝意來感謝我們的客戶，這些客戶代表了市場上最成功的公司，并且是全球領先的研究機構之一。





磁致伸縮工作原理：



　　磁致伸縮指一些金屬(如鐵或鎳)，在磁場作用下具有伸縮能力，伸縮的效果是非常細微的。一般的鎳鐵合金是30ppm，但現在科學界已設計出更新的物質，將磁致伸縮的效果提升至1500ppm以上。



　　磁致伸縮的原理并不復雜，是利用兩個不同的磁場相交時產生一個應變脈沖信號，然后計算這個信號被探測的時間周期，從而換算出準確的位置。這兩個磁場一個來自活動磁鐵，另一個來自傳感器頭的電子部件產生的電流脈沖。這個詢問信號脈沖沿著傳感器內以磁致伸縮材料制成的波導管，以聲音的速度運行。當兩個磁場相交時，波導管產生磁致伸縮現象，產生一個應變脈沖。這個返回信號脈沖很快被電子頭的感測電路探測到。從產生詢問信號的一刻到返回信號被探測到所需的時間周期乘以固定的聲音速度，便能準確的計算出磁鐵的位置變動。這個過程是連續不斷的，所以每當活動磁鐵被帶動時，新的位置就會被很快的感測出來。



　　由于傳感器的輸出信號是一個絕對值，而不是比例的，也不需要再放大處理，所以不存在信號漂移或變值的情況，更不必定期重標。



產品型號：

      MTS-0001 RHM0405MR021A01



　　MTS-0002 RHM0200MD631P102



　　MTS-0003 RHM0090MD631P102



　　MTS-0004 RHM0140MP151S2G6100



　　MTS-0005 RHM0225MP151S2G6100



　　MTS-0006 RHM0150MP011S2G6100



　　MTS-0007 RHM0165MP151S2G6100



　　MTS-0008 RHM0330MD631P102



　　MTS-0009 RHM1450MD631P102



　　MTS-0010 RHN0150MRG01A01



　　MTS-0011 RHM0260MP051S2G4100



　　MTS-0012 LHMR002M01301A0



　　MTS-0013 560886



　　MTS-0014 RHM0260MD631P102



　　MTS-0015 RHM0530MD631P102



　　MTS-0016 RHM3100MD631P102



　　MTS-0017 RPS0300MD521P102



　　MTS-0018 GHS0580MF102R01



　　MTS-0019 GHS0580MR102R01



　　MTS-0020 GHS1200MR102DE5



　　MTS-0021 RHM0350MD601A01



　　MTS-0022 RHM0100MD601A01



　　MTS-0023 RHM0300MR101A01



　　MTS-0024 RHM0250MR101A01



　　MTS-0025 RHM0300MD601A01



　　MTS-0026 RHM0150MD601A01



　　MTS-0027 RHM0400MR101A01



　　MTS-0028 RHM0135MD601A01



我們的客戶范圍從汽車和航空航天到能源，先進材料和工業自動化。盡管他們面對動蕩且競爭激烈的終端市場，但這些市場領導者仍將重點放在對新產品和創新的投資上，這將使他們在未來幾年保持領先地位，并處于技術開發的前沿





保證傳感器的質量是我們的使命并且必須落實到各種認證中。

MTS位移傳感器和液位計的高質量不斷得到全球范圍內每天不計其數的運用案例證明。



MTS公司與全球著名研究機構、機器和設備承包商、傳感器技

術專業協會以及用戶組織等合作為客戶提供優質的創新的傳

感器產品。



MTS公司所有線性、絕對值輸出位移傳感器和液位計均使用了磁致伸縮技術。



在傳感器內部，特殊設計的磁致伸縮波導管在兩個磁場相互作用的瞬間產生扭變脈沖。 其中一個磁場由沿著傳感器波導管移動的磁鐵產生，另一個磁場由波導管上通入的電流脈沖產生。這兩個磁場相互作用就會產生一個應變脈沖，這個應變脈沖可沿著波導管以超聲波的速度傳播，直到被電子頭檢測出來。移動磁鐵的位置可通過計算產生電流脈沖與應變脈沖到達這段時間,從而進行準確測量。



通過上述基本原理，我們實現了高重復性和高線性的非接觸式位移測量，永無磨損
