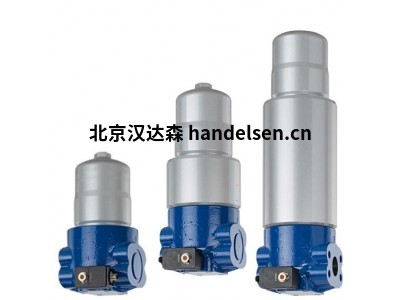

德國MAHLE馬勒過濾器工作原理



Mahle是眾多國際汽車與發動機零部件制造商中的翹楚，為汽車與發動機行業提供高質量的零部件產品。眾多革命性的創新使馬勒成功地成為其客戶的可靠的伙伴和全球30大供應商之一。





一、工作原理



　　過濾器工作時，待過濾的水由水口時入，流經濾網，過濾器通過出口進入用戶所須的管道進行工藝循環，水中的顆粒雜質被截留在濾網內部。如此不斷的循環，被截留下來的顆粒越來越多，過濾速度越來越慢，而進口的污水仍源源不斷地進入，濾孔會越來越小，由此在進、出口之間產生壓力差，當大度差達到設定值時，差壓變送器將電信號傳送到控制器，控制系統啟動驅動馬達通過傳動組件帶動軸轉動，同時排污口打開，由排污口排出，當濾網清洗完畢后，壓差降到zui小值，系統返回到初始過濾狀，系統正常運行。



過濾器由殼體、多元濾芯、反沖洗機構、和差壓控制器等部分組成。殼體內的橫隔板將其內腔分為上、下兩腔，上腔內配有多個過濾芯，這樣充分了過濾空間，顯著縮小了過濾器的體積，下腔內安裝有反沖 洗吸盤。



工作時，濁液經入口進入過濾器下腔，又經隔板孔進入濾芯的內腔。大于過濾芯縫隙的雜質被截留，凈液穿過縫隙到達上腔， zui后從出口送出。過濾器采用高強度的楔形濾網，通過壓差控制、定時控制自動清洗濾芯。當過濾器內雜質積聚在濾芯表面引起進出口壓差增大到設定值，或定時器達到預置時間時，電動控制箱發出信號，驅動反沖洗機構。當反沖洗吸與濾芯進口正對時，排污閥打開，此時系統泄壓排水，吸盤與濾芯內側出現一個相對壓力低于濾芯外側水壓的負壓區，迫使部分凈循環水從濾芯外側流入濾芯內側，吸附在濾芯內內壁上的雜質微粒隨水流進穣盤內并從排污閥排出。



特殊設計的濾網使得濾芯內部產生噴射效果，任何雜質都將被從光滑的內壁上沖走。當過濾器進出口壓差恢復正?；蚨〞r器設定時間結束，整個過程中，物料不斷流，反洗耗水量少，實現了連續化，自動化生產。過濾器廣泛用于冶金、化工、石油、造紙、醫藥、食品、采礦、電力、城市給水領域。諸如工業廢水， 循環水的過濾，乳化液的再生，廢油過濾處理，冶金行業的連鑄水系統、高爐水系統，熱軋用高壓水除鱗系統。是一種先進、高效且易操作的全自動過濾裝置。



　　德國MAHLE馬勒過濾器待處理的水由入水口進入機體，水中的雜質沉積在不銹鋼濾網上，由此產生壓差。通過壓差開關監測進出水口壓差變化，當壓差達到設定值時，電控器給水力控制閥，驅動電機信號。設備安裝后，由技術人員進行調試，設定過濾時間和清洗轉換時間，待處理的水由入水口進入機體，過濾器開始正常工作，當達到預設清洗時間時，電控器給水力控制閥、驅動電機信號，引發下列動作：電動機帶動刷子旋轉，對濾芯進行清洗，同時控制閥打開進行排污，整個清洗過程只需持續數十秒鐘，當清洗結束時，關閉控制閥，電機停止轉動，系統恢復至其初始狀態，開始進入下一個過濾工序。過濾器的殼體內部主要由粗濾網、細濾網、吸污管，不銹鋼刷或不銹鋼吸嘴、密封圈、防腐涂層、轉動軸等組成。



二、常見型號：



Mahle  Pi 5115 PS 6



Mahle  FGC M 0011 DN 2 010



Mahle  PI3115PS10



Mahle  PI3108PS10



Mahle  PI23100RNSMX10/PS10



Mahle  PI3145PS10



Mahle  PI3130PS10



Mahle  PI3105PS10



Mahle  PX37-13-2-MIC25



Mahle  Pi8105DRG10



Mahle  PI0126SM-L



Mahle  PI 8208 DRG 25



Mahle  PI 25025 RN PS 25



Mahle  PI9215DRGVST25



Mahle  Pi23040DN



Mahle  PI8430DRG60



Mahle  PI5230PSVST6



Mahle  PI22100RNSMX6/PS6



Mahle  FGC M 0030 DN 3 200



Mahle  PI9315DRGVST40



Mahle  Pi 8311 DRG 40



Mahle  Pi 5205 PS VST 6



Mahle  Pi 3115 PS 10



Mahle  PI4130PS25



Mahle  Pi 0125 SM-L-UM/MD019/KUPPL.



Mahle  Pi 23004 DN PS 10



Mahle  Pi 21010 DN PS 3



Mahle  Pi 21006 RN PS 3



三、發展歷程



　　中國古代即已應用過濾技術于生產，公元前200年已有植物纖維制作的紙。公元105年蔡倫改進了造紙法。他在造紙過程中將植物纖維紙漿蕩于致密的細竹簾上。水經竹簾縫隙濾過，一薄層濕紙漿留于竹簾面上，干后即成紙張。



　　最早的過濾大多為重力過濾，后來采用加壓過濾提高了過濾速度，進而又出現了真空過濾。20世紀初發明的轉鼓真空過濾器實現了過濾操作的連續化。此后，各種類型的連續過濾器相繼出現。間歇操作的過濾器(例如板框壓濾器等)因能實現自動化操作而得到發展，過濾面積越來越大。為得到含濕量低的濾渣，機械壓榨的過濾器得到了發展。



　　德國MAHLE馬勒過濾速度



　　懸浮液中的固體顆粒大、粒度均勻時，過濾的濾渣層孔隙較為暢通，濾液通過濾渣層的速度較大。應用凝聚劑將微細的顆粒集合成較大的團塊，有利于提高過濾速度。



　　對于固體顆粒沉降速度快的懸浮液，應用在過濾介質上部加料的過濾機，使過濾方向與重力方向一致，粗顆粒首先沉降，可減少過濾介質和濾渣層的堵塞;在難過濾的懸浮液(如膠體)中混入如硅藻土、膨脹珍珠巖等較粗的固體顆粒，可使濾渣層變得疏松;濾液粘度較大時，可加熱懸浮液以降低粘度。這些措施都能加快過濾速度。







德國Mahle一直都是眾多國際汽車與發動機零部件制造商中的翹楚，為汽車與發動機行業提供高質量的零部件產品。Mahle在超過24個國家擁有110個生產設施。通過近4.7萬的員工的努力，Mahle的開發能力、產品質量與發貨可靠性都達到了高標準，從而與客戶與供應商建立了相互信任的良好的伙伴關系。 Mahle全球的7個研發中心(斯圖加特、北安普敦、底特律、新貝、圣保羅和上海)擁有2300多名研發工程師。Mahle致力于研發行業趨勢的理念、產品與系統，以達到客戶對兼顧生態與經濟可行性的解決方案的要求。
