BIKON-Technik 夾緊裝置使用方式

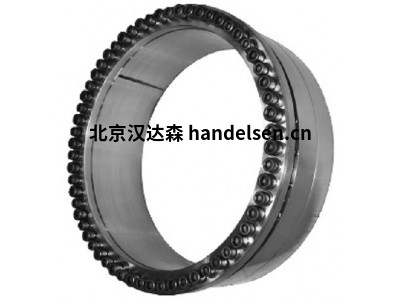

自成立以來，BIKON-Technik GmbH一直在開發新的可拆卸錐形夾緊系統，通常稱為夾緊裝置。 基礎是圓柱形和錐形壓縮繃帶，具有兩個相應的錐形表面（BIKON = 2個錐體）。 迄今為止，BIKON-Technik GmbH已在全球范圍內獲得了90多項。







一、安裝



擰下所有螺釘（4）幾圈并將至少3個螺釘擰入第1部分和第3部分的推出螺紋中，使第3部分的第1部分和第2部分保持一定距離 - 自鎖錐體！



插入夾緊裝置上油。



不要使用二硫化鉬（MoS2）或潤滑脂！將推出螺紋的螺絲擰入壓力環的螺紋（第2部分）。使用扭矩扳手將螺絲（4）均勻地交叉并分幾個階段擰緊。



一個接一個地?cái)Q緊插槽左右兩側的螺釘。



二、控制



按照排列順序檢查螺釘（4）的緊固扭矩TA。 如果沒有螺釘可以再擰緊，則擰緊螺釘和組件。保護張力設置免受污垢！







三、拆解



擰下所有螺釘（4）松開幾個螺紋，擰下夾緊套管（3）和壓環（1）中的足夠螺釘，如推出螺紋，然后擰入推出螺紋。



通過逐漸擰緊推出螺紋中的螺釘（4）和（5）來釋放連接。 一個接一個地?cái)Q緊插槽左右兩側的螺釘。



如果拆卸單個環，則必須相互標記位置以防止錯誤裝配



德國BIKON 1011  14X25



德國BIKON 1011  15X25



德國BIKON 1011  16X25



德國BIKON 1011  18X25



德國BIKON 1011  19X25



德國BIKON 1011  20x30



德國BIKON 1011  22X30



德國BIKON 1011  24X30



德國BIKON 1011  25X36



德國BIKON 1011  28X36



德國BIKON 1011  30x36



德國BIKON 1011  32X42



德國BIKON 1011  35X42



德國BIKON 1011  36X42



德國BIKON 1011  38X44



德國BIKON 1011  40x48



德國BIKON 1011  42X48



德國BIKON 1011  45X55



德國BIKON 1011  48X55



德國BIKON 1011  50x62



德國BIKON 1011  55X62



德國BIKON 1011  60x72



德國BIKON 1011  65X72





自1940年代末以來，就一直在Erlangen制造具有開拓性的液壓產品：最初僅用于工業應用，1955年增加了起重技術領域，1972年，LUKAS是第一家開發用于救援行動的液壓切割設備的供應商。這為整個行業奠定了基礎。

卡斯與您共創未來

今天，該公司在全球范圍內擁有廣泛的經銷商網絡，在三個不同的產品分支中擁有其液壓產品。特殊的工業用LUKAS高壓液壓裝置可通過鋁合金缸體移動重物。

盧卡斯Lukas LH 1/0,5-70手動泵：訂單號84129/1220，油容量0.7升，油用量0.47升

堅固耐用且人性化的力量來源。

LUKAS手動泵重量輕且易于使用，適合與我們系列中的大多數氣缸一起使用。這些堅固的兩級泵在沖程期間會自動在低壓和高壓之間切換，因此，在不施加負載的情況下，氣缸會快速伸出，并能在負載下有效且精確地運行。



自動從高壓和低壓切換單作用和雙作用氣缸的變型用于精確降低單作用氣缸的排水閥標準的實際手柄可以水平和垂直使用（泵頭朝下）可以改裝合適的控制閥 需要容量特別大的大型ZPH 3

優點

極其精確的操作

節省人力并符合人體工程學

緊湊的設計，便于運輸

始終穩定

免維護，使用壽命長
