Behlke高壓開關SiC和溝槽FET 應用
應用說明一： BEHLKE固態開關具有極高的上升和下降時間。如果您的應用不需要全切換速度，我們建議您結合使用速度限制選件S-TT（將上升和下降時間慢大約50％）與輸入低通濾波器選件LP結合使用。限速選件有助于最大程度地減少快速高壓脈沖電路常見的高頻困難（例如，自激振蕩，自觸發，振鈴等），并總體上簡化了EMC設計。
應用筆記二：快速固態開關對于不受鉗位的電感負載或過大的布線電感產生的反向電流相對敏感。反向電流可能會以不確定的方式導通慢速本征（寄生）FET二極管，并且可能導致災難性的開關故障，尤其是在關斷階段結合高關斷電流時。因此，當將電感性負載或高電感性布線連接到開關時，建議始終將FET開關與快速續流二極管網絡（快速串聯隔離二極管+并聯快速續流二極管）組合使用。該保護二極管網絡可以通過BEHLKE FDA系列的單個二極管從外部安裝。它還可以作為選件I-FWDN集成到交換模塊中。
出口限制：根據美國法律和德國法律（雙重使用法規），對具有最大峰值電流等于或大于500安培的快速固態開關進行出口限制。未經美國或德國出口當局的有效出口許可證，不得將這些貨物出口到第三國?？赡苄枰罱K用戶聲明。請咨詢BEHLKE。

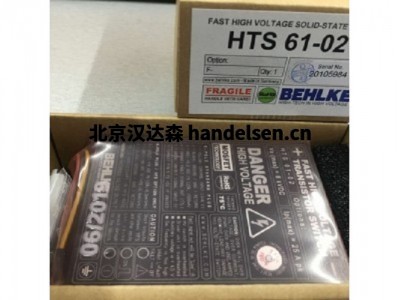

產品代碼：型號包含有關電壓，電流和開啟行為的編碼信息。前幾位代表電壓，單位為kV，破折號前的最后一位代表接通行為（0 =固定接通時間，1 =可變接通時間）。破折號后的數字表示以安培x10為單位的電流。第二個破折號后的字母將對特殊功能進行編碼。示例HTS 61-15-SiC：HTS = HV晶體管開關，6 = 6 kV，1 =可變導通時間，120 = 1200安培，SiC =碳化硅（或B =低導通電阻溝道FET）
B-CON
初學者的配置： 標準開關配備了各種選件，可以為沒有高壓和高頻電路設計經驗的用戶簡化首次實驗。初學者的配置包括FH和PT-HV選件，可輕松進行布線和連接，而無需印刷電路板；以及LS-C，LP和S-TT選件，可實現非關鍵的EMC性能。沒有經驗的用戶還應考慮與選件I-PC或PC結合使用，以避免高壓接線和/或高頻噪聲行為可能造成的困難。（2）
HFB 高頻突發：通過外部緩沖電容器改善驅動器的突發能力。如果產生的間隔小于10μs的脈沖超過10個，則建議使用。
高鐵
高頻開關：外部提供輔助驅動器電壓（根據類型為50-350 VDC）。是否必須超過規定的“最大工作頻率”。（2）
LP
低通：控制輸入??上的低通濾波器。傳播延遲時間將增加約50 ns。抖動+ 500 ps。在高速應用中提高了抗噪能力，并減少了關鍵布線。（3）
快速
由于增加了驅動器功率，因此切換時間更快（-30至-40％）。最短接通時間將減少約40％至50％。僅適用于選定的大電流開關。請咨詢工廠。（2）
兒子
軟啟動： “啟動上升時間”增加了約20％。如果不需要最短的邊緣陡度，則可以簡化EMC設計并減少關鍵性布線。（3）
關閉
軟關閉：“關閉上升時間”增加了約20％。如果不需要最短的邊緣陡度，則可以簡化EMC設計并減少關鍵性布線。（3）
S-TT
軟過渡時間：“開啟上升時間”和“關閉上升時間”增加了約20％。如果不需要最短的邊緣陡度，則可以簡化EMC設計并減少關鍵性布線。（3）
最小開啟
最小接通時間：單獨增加最小接通時間，以確保獨立于控制信號的最小接通持續時間。用于安全相關電路。
最小關
最小關閉時間：單獨增加最小關閉時間，以確保獨立于控制信號的最小關閉持續時間。用于安全相關電路。
ST
級分接： 在堆疊各個級的連接器，以利用單個功率半導體。為了在非常低的工作電壓（<0.01xVo）下也獲得快速的上升時間。
LNC
低自然電容：C N降低約30％。為了在具有高開關頻率和高開關電壓（Pc = V 2 x C xf）的應用中最小化電容性功率損耗。
二
低漏電流：斷態電流降至指定值的10％以下。不適用于散熱片選件和UF系列的開關。
LN
低噪聲： 內部電源驅動器經過修改，可在特定時間段內實現零噪聲排放。僅與敏感的檢測器放大器（例如，SEV / MCP應用）結合使用。（2）
ISO-25
25 kV隔離： 隔離電壓增加到25 kVDC。某些型號的外殼尺寸可能會改變。
ISO-40
40 kV隔離： 隔離電壓增加到40 kVDC。某些型號的外殼尺寸可能會改變。僅與選件PT-HV有關。
ISO-80
80 kV隔離： 隔離電壓增加到80 kVDC。某些型號的外殼尺寸可能會改變。僅與選件PT-HV有關。
ISO-120
120 kV隔離：隔離電壓增加到120 kVDC。某些型號的外殼尺寸可能會改變。僅與選件PT-HV有關。
PL
被動鎖定：特殊的禁止功能，用于快速推挽電路中的兩個單個開關。無源開關的輸入將被激活的開關鎖定，以避免因噪聲而導通。
電腦
集成的零件組件：根據客戶的規格集成小零件的組件（例如，緩沖電容器，緩沖器，阻尼電阻器，二極管，光電耦合器）。（2）
前輪驅動
集成式自由二極管： 內置并聯二極管，恢復時間短。僅與感性負載有關。
固網
集成式空轉二極管網絡：內置并聯二極管加串行截止二極管，恢復時間短。僅與感性負載有關。
SPT-C
用于控制連接的屏蔽尾纖：帶LEMO插頭+插座和100Ω端接的電纜（l = 300mm，Z =100Ω）。與驅動器電路的距離較遠時，提高了抗噪能力。（3）
PT-C
尾纖用于控制連接：帶有PCB連接器的柔性引線（l = 75 mm）。該選項僅與帶引腳的開關模塊有關。推薦用于帶有CF和GCF選項的模塊。
密碼
用于控制連接的引腳：用于印刷電路板設計的鍍金引腳（可提供特殊插座）。該選項僅與帶有標準尾纖的交換模塊有關。
高壓
高壓連接的尾纖：帶電纜接線頭的柔性引線。為了增加爬電距離。PT-HV是開關電壓大于25 kV的所有類型的標準配置。不建議在極快的電路中使用。
ST-HV
用于HV連接的螺釘端子：模塊底部的螺紋插入件（如果不是標準的話）。用于PCB設計。在25 kV以上的電壓下運行需要液體絕緣（Galden®/油）或灌封。
9月
獨立控制單元。 帶LED指示器的控制單元在單獨的外殼中（尺寸為79x38x17 mm）。帶插頭的連接電纜（<1m）。帶焊針或尾纖的控制單元。
信息系統 光纖輸入/禁止：附加的禁止輸入，通過將禁止輸入與光纖信號一起使用來關閉開關（僅與選件SEP-C組合使用）（2）
信息技術 光纖輸入/控制：附加的光纖控制輸入，通過光纖信號觸發開關（僅與選件SEP-C組合使用）（2）
FOO-F 光纖輸出/故障：附加的光纖輸出，用于通過光纖信號讀出故障情況（僅與選件SEP-C組合使用）（2）
UL94
阻燃鑄造樹脂：符合UL-94-VO的鑄造樹脂。所需的最低訂購量。（2）
跳頻 法蘭外殼： 塑料法蘭外殼，用于絕緣連接到導電表面。如果該開關不適用于印刷電路板，則是理想選擇。建議使用選項PT-HV。
TH
管狀殼體：管狀而不是矩形殼體。適應特定的環境條件或遇到困難的組裝情況。（2）
足球俱樂部
平整外殼：標準塑料外殼的高度減小到19毫米或更小。不能與CF，GCF和DLC冷卻選項組合使用。
國貿中心
增加的導熱系數：特殊的模制工藝可增加模塊的導熱系數。Pd（max）將增加約。20-30％。（2）
碳纖維
銅散熱片d = 0.5毫米：散熱片 高度35毫米。鍍鎳。用于強制對流或自然對流的空氣冷卻，以及非導電冷卻液的液體冷卻。
CF-1
銅散熱片d = 1毫米：散熱片厚度為1.0毫米而不是0.5毫米。最高 功耗Pd（max）將增加約80％。用于空氣或液體冷卻（例如Galden®或油）。
CF-X2
銅散熱片“ XL”：散熱片面積增加了2倍。推薦用于自然空氣對流。與強制空氣或液體冷卻有關的冷卻功率沒有明顯改善。
CF-X3
銅制散熱片“ XXL”：散熱片面積增加了3倍。推薦用于自然空氣對流。與強制空氣或液體冷卻有關的冷卻功率沒有明顯改善。
CF-CS
定制形狀的銅散熱片：個性化的形狀可以滿足特定的OEM要求。（2）可以與選件CF-1，CF-D和CF-S組合使用，以提高冷卻能力。
CF-LC
用于液體冷卻的銅散熱片：雙散熱片，鍍鎳銅，高20毫米。用于浸入油箱等中。建議強制對流。與opt組合。CF-S。
碳纖維
雙銅 散熱片： 約。約100％的冷卻功率 散熱片之間的間距為2mm，建議強制對流。與opt組合。CF-S，CF-X2，CF-X3和CF-CS。
碳纖維
銅散熱 片：半導體焊接在散熱片上。約 冷卻能力提高30％至100％（取決于類型）。與選件CF-D，CF-X2，CF-X3和CF-CS組合。
CF卡
由石墨制成的非隔離式散熱片： 在類似的熱傳遞條件下，與銅相比，重量很輕，但熱容卻降低了。厚度為0.5或1毫米，高度為35毫米。
碳減排量
陶瓷制成的隔離式散熱片： 傳熱特性類似于氧化鋁。建議使用強制對流，因?yàn)樯崞g的間距為2 mm。高度35毫米。
CCS
陶瓷冷卻表面：開關模塊的頂部由陶瓷制成。傳熱性能類似于氧化鋁。最高 20 kVDC隔離。建議強制對流。
CCF
陶瓷冷卻法蘭：開關模塊的底部由平磨陶瓷板制成。集成金屬框架，確保均勻，安全的接觸壓力。最高 40 kVDC隔離。
C-DR
驅動 器冷卻：驅動器和控制電子設備的額外冷卻。建議在較高的開關頻率下與選件HFS結合使用。（2）
GCF
接地冷卻法蘭：中功率的鍍鎳銅法蘭。最高 隔離電壓40kV。耦合電容CC增加。
GCF-X2
接地冷卻法蘭，最大值 連續功耗增加了2 倍：減小了“切換到法蘭”的熱阻，使功率消耗增加了一倍。（2）
國際勞工大會
間接液體冷卻： 液體冷卻適用于所有類型的導電冷卻劑，包括。水。內部熱交換器由陶瓷制成。用于中等功耗。
DLC
直接液體冷卻：內部冷卻通道環繞功率半導體。高頻應用中最有效的冷卻方式。僅非導電冷卻液。
● 通過碳化硅FET（SiC）或溝槽FET技術實現極低的導通電阻 ● 具有真正繼電器特性的多功能HV開關 ● 可通過TTL信號控制導通時間 ● 低動態開關損耗和 極低的導通損耗 ● 適用于工業電源應用 ● 過載和電壓反轉方面均很堅固 ● 出色的dv / dt抗高壓瞬變能力
