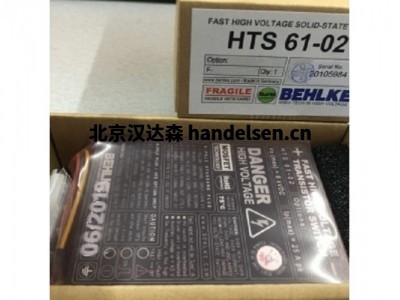

Behlke高壓二極管用于HTS固態開關
● 用于HTS固態開關的續流二極管與感性負載組合 ● 軟恢復特性 ● 高峰值電流能力 ● 極低電感●較短的恢復時間
MOSFET開關和續流二極管： 通常，本征MOSFET開關二極管的正向電壓低于外部快速續流二極管的正向電壓。為了使反向電流安全地遠離本征二極管，有必要將一個所謂的“阻斷二極管”串聯到MOSFET開關上。因此，當MOSFET開關應由快速續流二極管保護時，我們總是建議使用這個附加的阻塞二極管。隔離二極管必須至少具有開關的峰值電流能力。保持電壓并不嚴格，必須僅高于本征二極管和續流二極管之間的正向電壓差。差異通常為十伏，在極端情況下為數百伏（大型MOSFET堆棧和極高的峰值電流）。
選件
IBD
集成式阻塞二極管。保持電壓> 1200 VDC，IBD正向峰值電流與FDA 正向峰值電流相同。
IBD-C
集成式阻塞二極管。定制 （例如更高的峰值電流，肖特基勢壘二極管等）。
高壓
高壓連接的尾纖：帶電纜接線頭的柔性引線。不建議在極快的電路中使用。
UL94
阻燃鑄造樹脂： 符合UL-94-VO的鑄造樹脂。所需的最低訂購量。（2）
國貿中心
增加的導熱系數：特殊的模制工藝可增加模塊的導熱系數。P d（max）將增加約。20-30％。
碳纖維
銅散熱片d = 0.5毫米：散熱片 高度35毫米。鍍鎳。用于強制對流或自然對流的空氣冷卻，以及非導電冷卻液的液體冷卻。
CF-1
銅散熱片d = 1毫米：散熱片厚度為1.0毫米而不是0.5毫米。最高 功耗Pd（max）將增加約80％。用于空氣或液體冷卻（例如Galden®或油）。
CF-X2
銅散熱片“ XL”：散熱片面積增加了2倍。推薦用于自然空氣對流。與強制空氣或液體冷卻有關的冷卻功率沒有明顯改善。
CF-X3
銅制散熱片“ XXL”：散熱片面積增加了3倍。推薦用于自然空氣對流。與強制空氣或液體冷卻有關的冷卻功率沒有明顯改善。
CF-CS
定制形狀的銅散熱片：個性化的形狀可以滿足特定的OEM要求。（2）可以與選件CF-1，CF-D和CF-S組合使用，以提高冷卻能力。
CF-LC
用于液體冷卻的銅散熱片：雙散熱片，鍍鎳銅，高20毫米。用于浸入油箱等中。建議強制對流。與opt組合。CF-S。
碳纖維
雙銅 散熱片： 約。約100％的冷卻功率 散熱片之間的間距為2mm，建議強制對流。與opt組合。CF-S，CF-X2，CF-X3和CF-CS。
碳纖維
銅散熱 片：半導體焊接在散熱片上。約 冷卻能力提高30％至100％（取決于類型）。與選件CF-D，CF-X2，CF-X3和CF-CS組合。
CF卡
由石墨制成的非隔離式散熱片： 在類似的熱傳遞條件下，與銅相比，重量很輕，但熱容卻降低了。厚度為0.5或1毫米，高度為35毫米。
碳減排量
陶瓷制成的隔離式散熱片： 傳熱特性類似于氧化鋁。建議使用強制對流，因為散熱片之間的間距為2 mm。高度35毫米。
CCS
陶瓷冷卻表面：開關模塊的頂部由陶瓷制成。傳熱性能類似于氧化鋁。最高 20 kVDC隔離。建議強制對流。
CCF
陶瓷冷卻法蘭：開關模塊的底部由平磨陶瓷板制成。集成金屬框架，確保均勻，安全的接觸壓力。最高 40 kVDC隔離。
GCF
接地的冷卻法蘭：通過由鍍鎳銅制成的接地基板進行冷卻。對于中等功率。耦合電容增加。隔離電壓高達50 kVDC。
GCF-X2
接地冷卻法蘭，最大值 連續功耗增加了2 倍：減小了“切換到法蘭”的熱阻，使功率消耗增加了一倍。
GCF-W
接地冷卻法蘭的水冷卻器： 連接到接地冷卻法蘭GCF的平水冷卻板。帶進水口和出水口。
DLC
直接液體冷卻： 內部液體通道與功率半導體直接接觸。中等功率的非常緊湊的冷卻解決方案。僅非導電液體。
HI-REL
高可靠性/ MIL版本： 可根據要求提供。
定制的高壓二極管： 我們制造的每個定制的高壓二極管組件的保持電壓為200 kV，峰值電流為100 kA，具有以下所列的任何冷卻選項
產品代碼： 型號包含有關電壓，電流和開啟行為的編碼信息。前一位數字代表電壓，單位為kV，破折號前的最后一位數字表示拓撲（0 =標準隔離二極管，1 =集成隔離二極管）。破折號后的數字表示以安培x10為單位的電流。第二個破折號后的字母表示特殊功能。示例FDA 60-180：FDA =快速二極管組件，6 = 6 kV，0 =標準，180 = 1800安培
產品型號：
Behlke FDA 100-75
Behlke FDA 100-150
Behlke FDA 160-75
Behlke FDA 160-150
Behlke FDA 200-75
Behlke FDA 200-150
Behlke FDA 240-75
Behlke FDA 240-150
Behlke FDA 300-75
Behlke FDA 300-150
Behlke FDA 320-75
Behlke FDA 320-150
Behlke FDA 350-150
Behlke FDA 640-75
Behlke FDA 640-150
Behlke FDA 800-75
Behlke FDA 800-150
Behlke FDA 100-300
Behlke FDA 160-300
Behlke FDA 200-300
Behlke FDA 240-300
Behlke FDA 320-300
Behlke FDA 640-300
Behlke FDA 800-300
Behlke
FDA 1500-300
