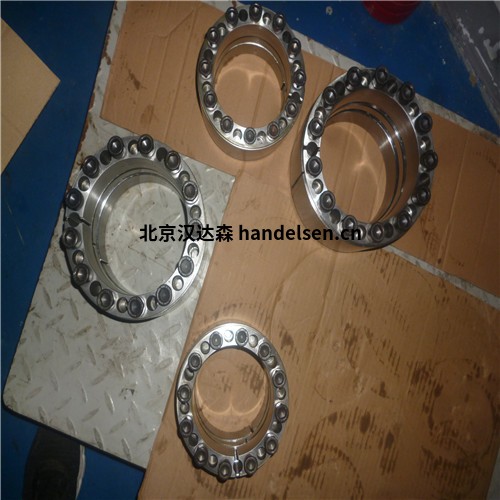

BIKON 1025-60-170收縮盤參數

高偉 QQ：2853369888   手機：17710704891 電話：010-64714988-215 傳真：010-64714988668 郵件：tk5@handelsen.cn

　　自成立以來，BIKON-Technik GmbH一直在開發新的可拆卸錐形夾緊系統，通常稱為夾緊裝置。 基礎是圓柱形和錐形壓縮繃帶，具有兩個相應的錐形表面(BIKON = 2個錐體)。 迄今為止，BIKON-Technik GmbH已在全球范圍內獲得了90多項。

　　產品范圍包括內部，中間和外部夾緊系統，法蘭和軸聯軸器，夾緊螺栓和各種特殊設計。

　　



　　主要有以下系列：

　　BIKON 1003系列

　　BIKON 1006 系列

　　BIKON 1011系列

　　BIKON 1009系列

　　BIKON-LOCK系列

　　DOBIKON 1012系列

　　DOBIKON 1013系列

　　DOBIKON 1014系列

　　DOBIKON 1015.0系列

　　DOBIKON 1015.0.S系列

　　DOBIKON 1015.1系列

　　DOBIKON 1015.1.S系列

　　BIKON 1016系列

　　BIKON 2006系列

　　BIKON 2066系列

　　BIKON 6006系列

　　BIKON 7000.A系列

　　BIKON 7000.B系列

　　BIKON 8000系列

　　BIKON-Hydropress HPS系列

　　DOBIKON 2019系列

　　DOBIKON 4019系列

　　BIKON 7030系列

　　DOBIKON 7040系列

　　BIKON 30系列

　　BIKON FK1012系列

　　BIKON FK1013系列

　　BIKON FKHPS系列

　　DOBIKON 2000系列

　　BIKON 1025系列

　　BIKON 2025系列

　　基礎知識

　　可拆卸的錐形夾緊系統

　　可拆卸的錐形夾緊系統，以下稱為LKS，是機械元件，并且分配給軸 - 輪轂連接。

　　在口語中，LKS被稱為張緊元件，夾緊裝置或收縮盤。 LKS用于無間隙和力配合連接部件(輪轂)在光滑和無槽軸或軸上。

　　LKS的一個關鍵特性是通過集成螺釘進行夾緊(帶有少數例外)并通過松開螺釘或按下環來進行非破壞性松動。

　　可拆卸的錐形鎖定系統

　　錐形鎖定系統原則上用于連接無間隙的部件 - 通常是光滑無槽軸上的零件 - 以及無間隙的傳遞力。

　　錐形鎖定系統的一個特點是用于安裝和安裝的集成螺釘拆除不破壞/損壞。

　　依據

　　LKS的基礎是圓柱形或錐形壓配合。

　　具有少量組件和具有自鎖設定角度的錐體的LKS最接近于此。

　　應通過有效表面對實現可拆卸和剛性連接。

　　基本

　　可拆卸錐形鎖定系統的基礎是圓柱形和錐形壓配合。

　　除了利用軸的整個橫截面之外，可以以較短的座椅長度傳遞大的扭矩。

　　這個目標可以通過剛性可拆卸圓錐鎖定系統來實現

　　幾個零件，設定角度小。

　　可拆卸錐形夾緊系統(LKS)分為三個夾緊系統。

　　內部夾緊系統

　　內部夾緊系統(夾緊螺栓)將軸/空心軸從內部擴展到輪轂。 動力流直接在軸和輪轂之間進行。內部夾緊系統對同心度和同心度沒有影響。設計非常緊湊。

　　選擇標準

　　首先，根據與系列尺寸(直徑)相關的可傳遞力選擇LKS。在選擇過程中通常要檢查三種類型的負載：

　　- 扭矩

　　- 彎曲力矩，夾緊點處的傾斜力矩

　　- 軸向力

　　在這里，最大 無論它們是靜止的，脈動的，動態的，不平穩的等等 - 并且根據應用考慮相應的安全系數。

　　設定角度及其位置的影響

　　設定角度的大小和位置對徑向應力曲線有很大影響，因此對表面壓力和缺口效應有很大影響。

　　彎曲載荷

　　其中一個關鍵負載是彎曲載荷(傾斜力矩)。

　　這導致負載側的電壓增加(邊緣壓力)和

　　在卸載側降低表面壓力，部分取決于表面的提升。

　　低于最小表面壓力，存在磨損腐蝕的風險。這是由于接觸表面在推力方向上彼此微小滑動引起的。

　　內部夾緊系統

　　內部夾緊系統(夾緊螺栓)將軸/空心軸從內部擴展到輪轂。 動力流直接在軸和輪轂之間進行。內部夾緊系統對同心度和同心度沒有影響。設計非常緊湊。

　　外夾緊系統

　　外部夾緊系統(收縮盤)將輪轂壓在軸上。

　　動力流直接在軸和輪轂之間進行。

　　外部夾緊系統對同心度和軸向跳動沒有影響。

　　夾緊系統之間

　　中間夾緊系統(夾緊裝置)位于軸和輪轂之間。 功率流通過夾緊裝置進行。 中間夾緊系統對同心度和軸向跳動有影響。

　　安裝空間 - 一般

　　對于階梯孔，不得將夾緊裝置推到擋塊上以抵靠輪轂。 拆卸時，請留出約2 - 5 mm的距離以松開環。這適用于所有中間夾緊系統。

　　帶有羽毛鍵槽的軸

　　可拆卸的錐形夾緊系統可以通過滑鍵槽(根據DIN)夾緊。夾緊裝置的功能不會受到損害。 應確保鍵槽邊緣破損且無毛刺。

　　可重用性

　　未損壞的夾緊裝置可以重復使用。

　　每次使用后必須更換螺絲!

　　BIKON 1007

　　是一個簡單設計的收縮盤，

　　由兩個環組成并自鎖

　　保齡球。 收縮盤BIKON 1007是

　　可與相應的收縮盤互換

　　BIKON 1029-71。 所有連接尺寸匹配。

　　BIKON 1007 18X44

　　BIKON 1007 20x47

　　BIKON 1007 24X50

　　BIKON 1007 30x60

　　BIKON 1007 36X72

　　BIKON 1007 44X80

　　BIKON 1007 50x90

　　BIKON 1007 55X100

　　BIKON 1007 62X110

　　BIKON 1007 68X115

　　BIKON 1007 75X138

　　BIKON 1007 80x145

　　BIKON 1007 85X155

　　BIKON 1007 90x155

　　BIKON 1007 95X170

　　BIKON 1007 100x170

　　BIKON 1007 105X185

　　BIKON 1007 110x185

　　BIKON 1007 110x200

　　BIKON 1007 115X200

　　BIKON 1007 120x215

　　BIKON 1007 125X215

　　BIKON 1007 130x215

　　BIKON 1007 135X230

　　BIKON 1007 140x230

　　BIKON 1007 150x263

　　BIKON 1007 155X263

　　BIKON 1007 160x263

　　BIKON 1007 165X290

　　BIKON 1007 170x290

　　BIKON 1007 175X300

　　BIKON 1007 180x300

　　BIKON 1007 185X330

　　BIKON 1007 190x330

　　BIKON 1007 195X350

　　BIKON 1007 200x350

　　BIKON 1007 210x370

　　BIKON 1007 220x370

　　BIKON 1007 230x405

　　BIKON 1007 240x405

　　BIKON 1007 250x430

　　BIKON 1007 260x430

　　BIKON 1007 280x460

　　BIKON 1007 300x485

　　BIKON 1007 320x520

　　BIKON 1007 340x570

　　BIKON 1007 350x580

　　BIKON 1007 360x590

　　BIKON 1007 380x640

　　BIKON 1007 390x650

　　BIKON 1007 420x670

　　BIKON 1007 440x720

　　BIKON 1007 460x770

　　BIKON 1007 480x800

　　BIKON 1007 500x850

　　BIKON 1007 530x910

　　BIKON 1007 560x940

　　BIKON 1007 590x960

　　BIKON 1007 620x970

　　BIKON 1007 660x1070

　　BIKON 1029

　　收縮盤具有非自鎖功能

　　松弛后自己消融并溶解

　　螺釘。 收縮盤

　　BIKON 1029-71可與之互換

　　相應的收縮盤BIKON 1007。

　　所有連接尺寸都相同。

　　BIKON 1029-71 195X350

　　BIKON 1029-71 200x350

　　BIKON 1029-71 210x370

　　BIKON 1029-71 220x370

　　BIKON 1029-71 230x405

　　BIKON 1029-71 240x405

　　BIKON 1029-71 250x430

　　BIKON 1029-71 260x430

　　BIKON 1029-71 270x460

　　BIKON 1029-71 280x460

　　BIKON 1029-71 290x785

　　BIKON 1029-71 300x485

　　BIKON 1029-71 310x520

　　BIKON 1029-71 320x520

　　BIKON 1029-71 330x570

　　BIKON 1029-71 340x570

　　BIKON 1029-71 350x580

　　BIKON 1029-71 360x590

　　BIKON 1029-71 370x645

　　BIKON 1029-71 380x645

　　BIKON 1029-71 390x660

　　BIKON 1029-71 400x690

　　BIKON 1029-71 410x690

　　BIKON 1029-71 420x690

　　BIKON 1029-71 430x750

　　BIKON 1029-71 440x750

　　BIKON 1029-71 450x770

　　BIKON 1029-71 460x770

　　BIKON 1029-71 470x800

　　BIKON 1029-71 480x800

　　BIKON 1029-71 490x850

　　BIKON 1029-71 500x850

　　BIKON 1029-51 125X190

　　BIKON 1029-51 140x220

　　BIKON 1029-51 155X245

　　BIKON 1029-51 165X260

　　BIKON 1029-51 175X275

　　BIKON 1029-51 185X295

　　BIKON 1029-51 195X315

　　BIKON 1029-51 220x345

　　BIKON 1029-51 240x370

　　BIKON 1029-51 260x395

　　BIKON 1029-51 280x425

　　BIKON 1029-91 140x230

　　BIKON 1029-91 155X263

　　BIKON 1029-91 165X290

　　BIKON 1029-91 175X300

　　BIKON 1029-91 185X330

　　BIKON 1029-91 200x350

　　BIKON 1029-91 220x370

　　BIKON 1029-91 240x405

　　BIKON 1029-91 260x430

　　DOBIKON 2019

　　DOBIKON 2019

　　是BIKON-Technik GmbH的開發。

　　收縮盤DOBIKON 2019傳輸非常多

　　軸徑小的高扭矩。

　　因此，材料利用率

　　整個應用/建設非常經濟。

　　DOBIKON 2019 55X100

　　DOBIKON 2019 62X110

　　DOBIKON 2019 68X115

　　DOBIKON 2019 75X130

　　DOBIKON 2019 80x145

　　DOBIKON 2019 90x155

　　DOBIKON 2019 100x170

　　DOBIKON 2019 110x170

　　DOBIKON 2019 125X195

　　DOBIKON 2019 140x215

　　DOBIKON 2019 155X230

　　DOBIKON 2019 165X250

　　DOBIKON 2019 175X270

　　DOBIKON 2019 185X285

　　DOBIKON 2019 195X300

　　DOBIKON 2019 200x310

　　DOBIKON 2019 220x330

　　DOBIKON 2019 240x370

　　DOBIKON 2019 260x400

　　DOBIKON 2019 280x425

　　DOBIKON 2019 300x450

　　DOBIKON 2019 320x480

　　DOBIKON 2019 340x510

　　DOBIKON 2019 350x525

　　DOBIKON 2019 360x550

　　DOBIKON 2019 380x570

　　DOBIKON 2019 390x590

　　DOBIKON 2019 420x630

　　DOBIKON 2000

　　由BIKON-Technik GmbH于1977年開發。

　　在組裝期間，輪轂沒有軸向位移

　　DOBIKON 2000-080

　　DOBIKON 2000-095

　　DOBIKON 2000-110

　　DOBIKON 2000-130

　　DOBIKON 2000-145

　　DOBIKON 2000-160

　　DOBIKON 2000-180

　　DOBIKON 2000-200

　　DOBIKON 2000-220

　　DOBIKON 2000-250

　　DOBIKON 2000-280

　　DOBIKON 2000-310

　　DOBIKON 2000-350

　　DOBIKON 2000-390

　　DOBIKON 2000-440

　　DOBIKON 4019

　　是BIKON-Technik GmbH的開發。

　　聯軸器是扭轉和剛性的

　　基于DOBIKON 2019收縮盤

　　用小的扭矩傳遞非常高的扭矩

　　軸直徑。

　　因此,整個應用/建筑的材料利用非常經濟

　　。

　　DOBIKON 4019 55X100

　　DOBIKON 4019 62X110

　　DOBIKON 4019 68X115

　　DOBIKON 4019 75X130

　　DOBIKON 4019 80x145

　　DOBIKON 4019 90x155

　　DOBIKON 4019 100x170

　　DOBIKON 4019 110x170

　　DOBIKON 4019 125X195

　　DOBIKON 4019 140x215

　　DOBIKON 4019 155X230

　　DOBIKON 4019 185X285

　　DOBIKON 4019 200x310

　　DOBIKON 4019 220x330

　　DOBIKON 4019 240x370

　　DOBIKON 4019 260x400

　　DOBIKON 4019 280x425

　　DOBIKON 4019 300x450

　　DOBIKON 4019 340x510

　　DOBIKON 4019 360x550

　　DOBIKON 4019 390x590

　　DOBIKON 4019 420x630

　　BIKON 7030

　　是一個扭轉和彎曲軸聯軸器，由兩個法蘭半部分BIKON 7010和BIKON 7020組成。安裝/翻邊時，左半部分的螺釘(BIKON 7010)嚙合右半部分的螺紋(BIKON 7020)和

　　反之亦然。 即使在松開相應軸端的螺釘后，相應的半部仍保持夾緊 - 自鎖錐。

　　BIKON 7030 18X47

　　BIKON 7030 19X47

　　BIKON 7030 20x47

　　BIKON 7030 22X50

　　BIKON 7030 24X50

　　BIKON 7030 25X50

　　BIKON 7030 28X60

　　BIKON 7030 30x60

　　BIKON 7030 32X72

　　BIKON 7030 35X72

　　BIKON 7030 38X80

　　BIKON 7030 40x80

　　BIKON 7030 42X80

　　BIKON 7030 45X80

　　BIKON 7030 50x90

　　BIKON 7030 55X100

　　BIKON 7030 60x110

　　BIKON 7030 65X115

　　BIKON 7030 70x120

　　BIKON 7030 75X138

　　BIKON 7030 80x145

　　BIKON 7030 85X155

　　BIKON 7030 90x155

　　BIKON 7030 95X170

　　BIKON 7030 100x170

　　BIKON 7030 110x185

　　BIKON 7030 120x215

　　BIKON 7010 18X47

　　BIKON 7010 19X47

　　BIKON 7010 20x47

　　BIKON 7010 22X50

　　BIKON 7010 24X50

　　BIKON 7010 25X50

　　BIKON 7010 28X60

　　BIKON 7010 30x60

　　BIKON 7010 32X72

　　BIKON 7010 35X72

　　BIKON 7010 38X80

　　BIKON 7010 40x80

　　BIKON 7010 42X80

　　BIKON 7010 45X80

　　BIKON 7010 50x90

　　BIKON 7010 55X100

　　BIKON 7010 60x110

　　BIKON 7010 65X115

　　BIKON 7010 70x120

　　BIKON 7010 75X138

　　BIKON 7010 80x145

　　BIKON 7010 85X155

　　BIKON 7010 90x155

　　BIKON 7010 95X170

　　BIKON 7010 100x170

　　BIKON 7010 110x185

　　BIKON 7010 120x215

　　BIKON 7020 18X47

　　BIKON 7020 19X47

　　BIKON 7020 20x47

　　BIKON 7020 22X50

　　BIKON 7020 24X50

　　BIKON 7020 25X50

　　BIKON 7020 28X60

　　BIKON 7020 30x60

　　BIKON 7020 32X72

　　BIKON 7020 35X72

　　BIKON 7020 38X80

　　BIKON 7020 40x80

　　BIKON 7020 42X80

　　BIKON 7020 45X80

　　BIKON 7020 50x90

　　BIKON 7020 55X100

　　BIKON 7020 60x110

　　BIKON 7020 65X115

　　BIKON 7020 70x120

　　BIKON 7020 75X138

　　BIKON 7020 80x145

　　BIKON 7020 85X155

　　BIKON 7020 90x155

　　BIKON 7020 95X170

　　BIKON 7020 100x170

　　BIKON 7020 110x185

　　BIKON 7020 120x215

　　DOBIKON 7040

　　是BIKON-Technik GmbH的開發。 軸聯軸器具有抗扭曲和抗彎曲性，并且經過多次驗證和使用

　　夾緊裝置DOBIKON 1012.緊湊的設計允許較短的夾緊長度，從一側安裝。 錐體是自鎖的。

　　DOBIKON 7040 38X100

　　DOBIKON 7040 48X100

　　DOBIKON 7040 45X115

　　DOBIKON 7040 50x115

　　DOBIKON 7040 55X125

　　DOBIKON 7040 60x125

　　DOBIKON 7040 70x150

　　DOBIKON 7040 75X160

　　DOBIKON 7040 80x160

　　DOBIKON 7040 85X180

　　DOBIKON 7040 90x180

　　DOBIKON 7040 100x195

　　DOBIKON 7040 110x205

　　DOBIKON 7040 120x215

　　DOBIKON 7040 130x240

　　DOBIKON 7040 140x250

　　DOBIKON 7040 150x260

　　BIKON 9500

　　是一種扭轉和彎曲的剛性聯軸器。 該設計允許短的夾緊長度與波之間的距離，并且是a側裝。 錐體不是自鎖的。

　　BIKON 9500 10x35

　　BIKON 9500 11X35

　　BIKON 9500 12X35

　　BIKON 9500 15X45

　　BIKON 9500 16X45

　　BIKON 9500 17X45

　　BIKON 9500 18X50

　　BIKON 9500 19X50

　　BIKON 9500 20x50

　　BIKON 9500 22X55

　　BIKON 9500 24X55

　　BIKON 9500 25X55

　　BIKON 9500 28X60

　　BIKON 9500 30x60

　　BIKON 9500 32X65

　　BIKON 9500 35X75

　　BIKON 9500 38X75

　　BIKON 9500 40x75

　　BIKON 9500 42X78

　　BIKON 9500 45X85

　　BIKON 9500 48X90

　　BIKON 9500 50x90

　　BIKON 9500 55X95

　　BIKON 9500 60x100

　　BIKON 9500 65X102

　　BIKON 9500 68X110

　　BIKON 9500 70x115

　　BIKON 9500 75X120

　　BIKON 9500 80x125

　　BIKON 30

　　由BIKON-Technik GmbH于1981年開發。

　　法蘭聯軸器由兩個可單獨應用的連接法蘭BIKON 10和BIKON 20組成，它們通過夾緊裝置DOBIKON 1014夾緊在軸上。

　　連接尺寸符合魯爾煤AG(短RAG標準)的標準。

　　BIKON法蘭接頭

　　新設計僅包含三個組件：

　　內圈 - 法蘭體 - 夾緊螺栓或螺釘

　　BIKON 1025

　　由BIKON-Technik GmbH于1986年開發。

　　緊固銷用于法蘭聯軸器而不是螺釘。

　　很少有Spann螺栓更換螺釘，從而減少了裝配和拆卸時間，從而減少了成本。 所有部件均采用化學鍍鎳處理，因此可防銹。

　　通過加寬外套，BIKON 1025在組裝后無間隙地進入孔中。 扭矩是正向傳遞的，彎矩是力 - 正的。

　　BIKON 1025-30-60

　　BIKON 1025-35-60

　　BIKON 1025-35-80

　　BIKON 1025-50-70

　　BIKON 1025-50-85

　　BIKON 1025-50-90

　　BIKON 1025-60-120

　　BIKON 1025-60-140

　　BIKON 1025-60-150

　　BIKON 1025-60-160

　　BIKON 1025-60-170

　　BIKON 1025-60-180

　　BIKON 1025-70-160

　　BIKON 1025-75-160

　　BIKON 1025-75-195

　　BIKON 1025-75-200

　　BIKON 1025-80-200
