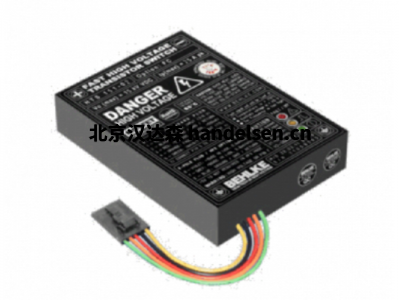

Behlke高壓開關雙向/交流電壓MOSFET



●具有真正繼電器特性的多功能HV開關●極性無關●非常適合振蕩電路和常規RF應用●可通過TTL信號控制導通時間●過載和電壓反轉方面都很可靠●現在可用：LC2技術可提供最高的瞬態抗擾性



技術說明：  BEHLKE固態開關具有極高的上升和下降時間。如果您的應用不需要全開關速度，我們建議您結合使用速度限制選件S-TT （將上升和下降時間降低約50％）和 輸入低通濾波器選件LP結合使用。這些選件有助于最大程度地減少快速高壓脈沖電路常見的高頻困難（例如，自激振蕩或自觸發），并總體上簡化了EMC設計。







產品代碼： 型號包含有關電壓，電流和開啟行為的編碼信息。前幾位代表電壓，單位為kV，破折號前的最后一位代表接通行為（0 =固定接通時間，1 =可變接通時間）。破折號后的數字表示以安培x10為單位的電流。第二個破折號后的字母表示特殊功能。示例HTS 11-07-AC -C：HTS =高壓晶體管開關，1 = 1 kV，1 =可變導通時間，07 = 70安培，AC =交流電，C =緊湊系列



常用型號：

Behlke TS 11-07-AC-C

Behlke HTS 31-02-AC-LC-C

Behlke HTS 31-03-AC-C

Behlke HTS 31-06-AC-BC

Behlke HTS 31-13-AC-BC

Behlke HTS 41-02-AC-C

Behlke HTS 61-01-AC-C

Behlke HTS 91-01-AC-C

Behlke HTS 21-07-AC-C

Behlke HTS 71-02-AC-LC-C

Behlke HTS 61-03-AC-C

Behlke HTS 71-06-AC-BC

Behlke HTS 71-13-AC-BC

Behlke HTS 91-02-AC-C

Behlke HTS 101-02-AC-LC-C

Behlke HTS 121-01-AC-C

Behlke HTS 181-01-AC-C

BehlkeHTS 61-03-AC





CON 初學者的配置： 標準開關配備了各種選件，可以為沒有高壓和高頻電路設計經驗的用戶簡化首次實驗。初學者的配置包括FH和PT-HV選件，可輕松進行布線和連接，而無需印刷電路板；以及LS-C，LP和S-TT選件，可實現非關鍵的EMC性能。沒有經驗的用戶還應考慮與選件I-PC或PC結合使用，以避免高壓接線和/或高頻噪聲行為可能造成的困難。（2）

HFB



高頻突發：通過外部緩沖電容器改善驅動器的突發能力。如果產生的間隔小于10μs的脈沖超過10個，則建議使用。



高鐵



高頻開關：外部提供輔助驅動器電壓（根據類型為50-350 VDC）。是否必須超過規定的“最大工作頻率”。（2）



LP



低通：控制輸入??上的低通濾波器。傳播延遲時間將增加約50 ns。抖動+ 500 ps。在高速應用中提高了抗噪能力，并減少了關鍵布線。（3）



S-TT



軟過渡時間：“開啟上升時間”和“關閉上升時間”增加了約20％。如果不需要最短的邊緣陡度，則可以簡化EMC設計并減少關鍵性布線。（3）



最小開啟



最小接通時間：?jiǎn)为?dú)增加最小接通時間，以確保獨立于控制信號的最小接通持續時間。用于安全相關電路。



最小關



最小關閉時間：?jiǎn)为?dú)增加最小關閉時間，以確保獨立于控制信號的最小關閉持續時間。用于安全相關電路。



ST



級分接：  在堆疊各個級的連接器，以利用單個功率半導體。為了在非常低的工作電壓（<0.01xVo）下也獲得快速的上升時間。



LNC



低自然電容：C N降低約30％。為了在具有高開關頻率和高開關電壓（Pc = V 2 x C xf）的應用中最小化電容性功率損耗。



二



低漏電流：斷態電流降至指定值的10％以下。不適用于散熱片選件和UF系列的開關。



LN



低噪聲：  內部電源驅動器經過修改，可在特定時間段內實現零噪聲排放。僅與靈敏的檢測放大器（例如SEV / MCP應用）結合使用。（2）



ISO-25



25 kV隔離：  隔離電壓增加到25 kVDC。某些型號的外殼尺寸可能會改變。



ISO-40



40 kV隔離：  隔離電壓增加到40 kVDC。某些型號的外殼尺寸可能會改變。僅與選件PT-HV有關。



ISO-80



80 kV隔離：  隔離電壓增加到80 kVDC。某些型號的外殼尺寸可能會改變。僅與選件PT-HV有關。



ISO-120



120 kV隔離：隔離電壓增加到120 kVDC。某些型號的外殼尺寸可能會改變。僅與選件PT-HV有關。



PL



被動鎖定：特殊的禁止功能，用于快速推挽電路中的兩個單個開關。無源開關的輸入將被激活的開關鎖定，以避免因噪聲而導通。



電腦



集成的零件組件：根據客戶的規格集成小零件的組件（例如，緩沖電容器，緩沖器，阻尼電阻器，二極管，光電耦合器）。（2）



前輪驅動



集成式自由二極管：  內置并聯二極管，恢復時間短。僅與感性負載有關。



固網



集成式空轉二極管網絡：內置并聯二極管加串行截止二極管，恢復時間短。僅與感性負載有關。



低碳



用于控制連接的LEMO插座。輸入Z =100Ω。隨附了帶有兩個插頭和一個插座的組裝的鏈接電纜（1m / 3ft）。為了提高抗噪能力。（3）



PT-C



用于控制連接的引線：帶AMP-modu插頭的柔性引線（l = 75 mm）。僅指帶引腳的交換模塊。建議用于帶有CF和GCF選項的模塊。



高壓



高壓連接的尾纖：帶電纜接線頭的柔性引線。為了增加爬電距離。PT-HV是開關電壓大于25 kV的所有類型的標準配置。不適用于極快的電路。



ST-HV



高壓連接的螺絲端子：模塊底部的螺紋插入件，用于PCB的連接。在25 kV以上的電壓下運行需要液體絕緣（Galden®/油）或灌封。



9月



獨立控制單元。 帶LED指示器的控制單元在單獨的外殼中（尺寸為79x38x17 mm）。帶插頭的連接電纜（<1m）。帶焊針或尾纖的控制單元。



信息系統 光纖輸入/禁止：附加的禁止輸入，通過將禁止輸入與光纖信號一起使用來關閉開關（僅與選件SEP-C組合使用）（2）

信息技術 光纖輸入/控制：附加的光纖控制輸入，通過光纖信號觸發開關（僅與選件SEP-C組合使用）（2）

FOO-F 光纖輸出/故障：附加的光纖輸出，用于通過光纖信號讀出故障情況（僅與選件SEP-C組合使用）（2）

UL94



阻燃鑄造樹脂：符合UL-94-VO的鑄造樹脂。所需的最低訂購量。（2）



跳頻 法蘭外殼： 塑料法蘭外殼，用于絕緣連接到導電表面。如果該開關不適用于印刷電路板，則是理想選擇。建議使用選項PT-HV。

TH



管狀殼體：管狀而不是矩形殼體。適應特定的環境條件或遇到困難的組裝情況。（2）



足球俱樂部



平整外殼： 標準塑料外殼的高度減小到19毫米或更小。不能與CF，GCF和DLC冷卻選項組合使用。



國貿中心



增加的導熱系數：特殊的模制工藝可增加模塊的導熱系數。P d（max）將增加約。20-30％。（2）



碳纖維



銅散熱片d = 0.5毫米：散熱片 高度35毫米。鍍鎳。用于強制對流或自然對流的空氣冷卻，以及非導電冷卻液的液體冷卻。



CF-1



銅散熱片d = 1毫米：散熱片厚度為1.0毫米而不是0.5毫米。最高 功耗Pd（max）將增加約80％。用于空氣或液體冷卻（例如Galden®或油）。



CF-X2



銅散熱片“ XL”：散熱片面積增加了2倍。推薦用于自然空氣對流。與強制空氣或液體冷卻有關的冷卻功率沒有明顯改善。



CF-X3



銅制散熱片“ XXL”：散熱片面積增加了3倍。推薦用于自然空氣對流。與強制空氣或液體冷卻有關的冷卻功率沒有明顯改善。



CF-CS



定制形狀的銅散熱片：個性化的形狀可以滿足特定的OEM要求。（2）可以與選件CF-1，CF-D和CF-S組合使用，以提高冷卻能力。



CF-LC



用于液體冷卻的銅散熱片：雙散熱片，鍍鎳銅，高20毫米。用于浸入油箱等中。建議強制對流。與opt組合。CF-S。



碳纖維

雙銅 散熱片： 約。約100％的冷卻功率 散熱片之間的間距為2mm，建議強制對流。與opt組合。CF-S，CF-X2，CF-X3和CF-CS。



碳纖維

銅散熱 片：半導體焊接在散熱片上。約 冷卻能力提高30％至100％（取決于類型）。與選件CF-D，CF-X2，CF-X3和CF-CS組合。



CF卡



由石墨制成的非隔離式散熱片： 在類似的熱傳遞條件下，與銅相比，重量很輕，但熱容卻降低了。厚度為0.5或1毫米，高度為35毫米。



碳減排量



陶瓷制成的隔離式散熱片： 傳熱特性類似于氧化鋁。建議使用強制對流，因?yàn)樯崞g的間距為2 mm。高度35毫米。



CCS



陶瓷冷卻表面：開關模塊的頂部由陶瓷制成。傳熱性能類似于氧化鋁。最高 20 kVDC隔離。建議強制對流。



CCF



陶瓷冷卻法蘭：開關模塊的底部由平磨陶瓷板制成。集成金屬框架，確保均勻，安全的接觸壓力。最高 40 kVDC隔離。



C-DR



驅動 器冷卻：驅動器和控制電子設備的額外冷卻。建議在較高的開關頻率下與選件HFS結合使用。（2）



GCF



接地的冷卻法蘭：中功率的鍍鎳銅法蘭。最高 隔離電壓40kV。耦合電容CC增加。



GCF-X2



接地冷卻法蘭，最大值 連續功耗增加了2   倍：減小了“切換到法蘭”的熱阻，使功率消耗增加了一倍。（2）



國際勞工大會



我ndirect液體冷卻：   液體冷卻對于所有類型的導電冷卻劑含。水。內部熱交換器由陶瓷制成。用于中等功耗。



DLC



直接液體冷卻：  內部冷卻通道環繞功率半導體。高頻應用中最有效的冷卻方式。僅非導電冷卻液。
