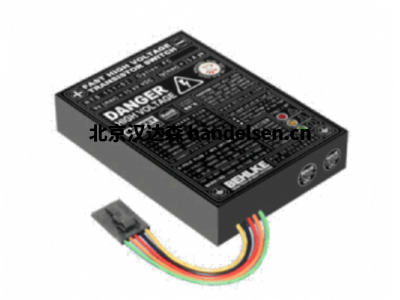

Behlke DLC冷卻系統工作原理





DLC-使用非導電冷卻劑進行直接液體冷卻



●所有已知冷卻方法中的最佳冷卻效率  ● 允許極緊湊的高壓開關設計，并具有出色的Pd（max）規格  ●無需接地的散熱器將雜散電容降至最低，從而具有更快的電氣上升時間和更低的 功率損耗高工作頻率●DLC原理允許對開關模塊的整個電子設備進行非常均勻的冷卻，并顯著降低循環負載變化時的熱應力。





技術說明： Behlke DLC冷卻系統可以與 GALDEN®或任何其他類似的PFPE / PFC / HFE傳熱流體一起使用。PFPE / PFC / HFE冷卻劑的一種經濟高效的替代品是低粘度硅油 WACKER AK 10（與BEHLKE DLC開關的所有材料化學兼容）。礦物變壓器油部分與BEHLKE DLC系統不兼容。





“智能”泵機組 帶有冷卻液儲存器和內置控制電子裝置，用于泵電動機和可能的外部散熱器風扇。專業用途的高度可靠的設計。泵殼/儲罐由鋁坯塊銑削而成，即使在高溫和高壓下也能實現絕對無泄漏的運行。該單元的前側通常安裝在系統外殼（例如19英寸的外殼單元）的前面板后面，其前側有一個O型圈密封觀察窗，用于內置式流動渦輪機葉輪。渦輪葉片同時用作視覺流量指示器和數字流量傳感器。與光學掃描相結合的雙滾珠軸承可確保該安全相關部件的MTBF達到數十萬小時。



內置的電子設備 正在監控冷卻液流量，油箱液位（也通過光學傳感器），冷卻液溫度，電機功能和電源電壓。泵馬達的速度和外部連接的散熱器風扇的速度與冷卻液溫度成比例調節。如果需要，可以通過邏輯信號來關閉自動速度控制，以提供完全的冷卻功率，也可以通過電源電壓進行外部速度控制。



如果出現任何故障情況（溫度過高，流量擾動，儲液器變空，電源電壓缺失或不正確等），繼電器觸點將立即釋放，以保護冷卻回路中已連接的電力電子設備。對于Behlke HTS高壓開關，警報觸點（常閉觸點）將僅連接在開關控件的“ Inhibit”和“ GND”輸入之間。任何錯誤或嚴重的操作條件也將通過冷卻液的不同顏色照明來指示，這些顏色可通過觀察窗看到。在正常冷卻操作期間，照明顏色為藍色?？梢蕴峁┢渌伾?，以滿足單獨的前面板設計要求。



如果訂購了選件“ IHE”（內部熱交換器），則泵體的表面經過銑削也可以用作高效的熱交換器/散熱器。借助選件“ IHE”，冷卻液熱量可以很容易地通過殼體傳遞到現有的散熱器上。這可以是經典的散熱器，也可以是任何大型的大型金屬外殼（例如，帶有厚面板的19英寸外殼）或機器的大型金屬機箱。帶有選項“ IHE”的冷卻解決方案在沒有有源散熱器的情況下允許至少500瓦的功耗。



配備足夠的有源散熱器時，最大冷卻能力約為。標準泵單元為3000瓦，約 5000瓦特與功率選項“ 30W”有關。



選件“ EFSI”（系統集成的附加功能）包括一個附加的光耦合器輸出（集電極開路），一個數字流量信號輸出和一個根據客戶要求（PT100，KTY，NTC等）的集成冷卻液溫度傳感器。PU



-2 ：



- 工業用途的無阻塞，高度可靠的泵浦電機，帶有潤滑脂潤滑和自調式陶瓷軸承



-保證的電機壽命在最高溫度/最大負載下> 50,000小時（通常為100,000小時）



-取決于溫度的速度控制（可以切換）關閉）以降低功耗并延長電機的預期壽命



-Galden HT-135在25°C時最大流速> 3l / min，高度差<30 cm。有用的功率消耗高達3000瓦



-泵功率 8-20瓦  （選項“ 30W”為12-30瓦），12 VDC，最大電流消耗。1.8 A（2.5A，選項“ 30W”）



-有源散熱器的風扇輸出。帶溫度控制的速度控制，最大6-VDC 12 VDC 3A。無噪音模擬控制-無PWM-



監控冷卻液流量，冷卻液溫度，冷卻液液位和電源電壓。安全關斷/ T> 65°C（149°F）時發出警報



-通過被動閉合的繼電器觸點（最大0.5 A）以及可選的帶有集電極開路的附加光電耦合器（選件EFSI）來輸出警報



-在頂蓋上加注油口和超壓閥（0.5 bar / 7 psi）?；蛘?，如果安裝在19英寸的外殼中，則位于觀察窗的正面。-



可用的儲液器容量約為400毫升（13.5盎司），空氣緩沖液體積（體積變化補償）約為100毫升（3.4盎司）



-re緊刀片，公制，d = 5毫米（M5），位于底部，右側，后側和正面，用于散熱器的固定（每側8個螺紋嵌件

  ）通過法蘭板進行的替代固定。隨附法蘭和足夠的M5螺釘。

  如果觀察窗應與前面板對齊，則可以移除前側的隔板。如果前面板具有

  不尋常的厚度。



-鋁坯外殼，陽極氧化，黑色塊狀尺寸（無墊片和可移動法蘭）120 x 100 x 100mm³（HxWxD），凈重，

  無冷卻劑1.95 kg（4.3 lb）



-工作溫度范圍-25至65°C（-13使用Galden HT-135達到149°F
