Rollon  PLUS系統-ELM 線性單元

　　Rollon PLUS系統-ELM 線性單元 用于生產裝配線-直采

　　低摩擦阻力、壽命長。軌道與滑塊均由軸承鋼冷抽制成，表面經過硬化處理可承受高負荷，應用于各種工業機械、自動化、倉儲、包裝、運輸?shù)仍O(shè)備。

　　Telescopic Rail系列：

　　ROLLON 高負荷強度、低撓曲變形量多節式伸縮滑軌，高剛性的伸縮元件，提供您各種不同應用的佳選擇。

　　X Rail系列：

　　ROLLON 經濟型X 線軌，性能與價格比高，可調整補正間隙，有鍍鋅與不銹鋼材質可供選用，符合FDA/USDA 食品等級;可應用于食品、包裝設備以及各種工業機械、自動化應用等

　　Rollon 直線滑軌、伸縮式滑軌和線性單元是一種機械部件，用來控制有不同變量和復雜性的運動。它們可用于許多工業領域。這就是為什么每個 Rollon 產品都被設計為滿足最終應用的具體要求。重量輕、負載能力、自動調整平行度、耐蝕性、速度和精度：每個行業的特定的要求都得到 Rollon 研發部門的仔細考慮，以提供定制的解決方案

　　內部不銹鋼元件

　　擠壓陽極氧化抗腐蝕6060和6082鋁

　　超低碳SS AISI 303和404C鋼制線性導軌，螺母和螺栓及組件

　　用有機食品級植物油潤滑

　　PLUS SYSTEM系列包括3種具有不同功能的不同產品：ELM，ROBOT，SC。

　　PLUS系統-ELM

　　這是Rollon高度通用的全封閉皮帶驅動線性執行器的首要產品線。

　　ELM線性單元有50mm至110mm四種尺寸可供選擇。它們具有自支撐結構，并具有堅固的擠壓和陽極氧化鋁輪廓。推力通過鋼制增強聚氨酯皮帶傳動裝置傳遞。直線導軌系統或可選的凸輪滾子系統精確地引導和支撐移動的托架。

　　聚氨酯密封條可確保皮帶傳動和直線導軌系統得到保護，以防止灰塵，污垢，碎屑，液體和其他污染物。它避免了其他密封系統(如不銹鋼帶)的脆性。

　　用于直線運動的組件，潤滑劑儲存器，保持架滾珠軸承座和雙唇密封件;推廣“免維護”系統。皮帶輪，軸承和驅動軸是業內最堅固的。 ELM是非?？量痰墓ぷ鳝h(huán)境中應用的品，這些工作環境還需要高速占空比和位置重復性。

　　PLUS系統–機器人

　　ROBOT系列特別適合于重載應用，其中應用了大的滑架俯仰，偏航或側傾力矩。或用于在運輸或工廠自動化生產線上線性輸送SCARA型多關節手臂機器人。作為堅固，高負載的選擇，ROBOT系列是適用于最苛刻應用的線性執行器。

　　ROBOT系列線性單元有100mm至220mm四種尺寸可供選擇，具有堅固的結構，該結構由擠壓和陽極氧化的鋁制成的長矩形橫截面制成。推力通過鋼制增強聚氨酯皮帶傳動裝置傳遞。滑架在兩個平行的線性導軌上運行，滑軌帶有四個自潤滑的“免維護”籠式球軸承座，其位置可支撐滑架以及所有入射載荷和力矩。可以使用多個獨立式或惰輪式滑架，以進一步提高負載或力矩承載能力。

　　聚氨酯密封條可確保傳動帶免受灰塵，碎屑，液體和其他污染物的影響。

　　對于需要可重復，免維護工業自動化的惡劣環境，ROBOT系列是重載，高速，波動負載和力矩應用的明確選擇。

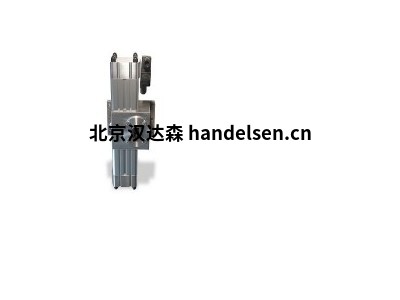

　　PLUS系統– SC

　　SC系列線性單元是專門為在龍門應用中或在托架保持固定的同時鋁型材必須移動的那些應用中的垂直運動而設計的。

　　SC線性執行器具有65mm，130mm和160mm三種尺寸，具有自支撐結構，該結構由擠壓和陽極氧化鋁制成的型材(SC 65為方形)制成。

　　SC是一個非常剛性的垂直系統，可通過使用兩個平行的線性導軌和四個“免維護”的保持架式滾珠軸承座以及非常寬的皮帶傳動裝置來保證。

　　SC系列設計用于重載和高循環應用。它經過專門設計和配置，可與ROBOT系列執行器兼容并組裝，而無需轉接板。

　　Plus System線性單元的主要應用領域：

　　自動化

　　生產裝配線

　　打包

　　食品與飲料

　　產品描述

　　Telerace系列由鋼制或異型金屬板制成的伸縮式導軌組成，該導軌經過深氮化和黑色氧化工藝處理或以不銹鋼制成。 Telerace直線導軌是苛刻環境的理想選擇，因為它們的大型滾動部件使其具有很高的防塵性。

　　TLR和TLQ是帶有高性能滾珠軸承的伸縮式導軌。 TLN和TQN具有更簡單的構造。 TLAX和TQAX導軌完全由不銹鋼制成，并具有可選的電動拋光表面，適合級的應用。

　　Telerace導軌非常適合需要長壽命和減少維護的連續循環應用。因此，它們適用于工業自動化應用，即使沖程行程可變。 Telerace導軌的構造中使用的材料和表面處理可確保良好的防銹性能，使其甚至適用于戶外應用或潮濕的環境

　　帶滾筒的伸縮導軌Telerace-TLAX / TQAX

　　雙列軸承，承載能力高

　　帶滾筒的伸縮導軌Telerace-TLAX / TQAX

　　提供不銹鋼

　　帶滾筒的伸縮導軌Telerace-TLAX / TQAX

　　連續工作周期低維護的理想選擇

　　帶滾筒的伸縮導軌Telerace-TLAX / TQAX

　　骯臟環境中的可靠性

　　帶滾筒的伸縮導軌Telerace-TLAX / TQAX

　　適用于垂直和可變行程

　　技術特點

　　TLR-TLQ系列

　　鋼制導軌采用獲得專利的ROLLON-NOX深氮化熱化學和黑色氧化工藝處理，以確保有效的防銹效果。

　　可用尺寸：18、28、43mm

　　很難

　　耐高負荷

　　壽命長

　　在鹽水霧中進行了120小時的測試，即使在滾道上也具有有效的防銹保護，具有堅硬的抗?jié)L動氧化層。

　　TLN-TQN系列

　　高強度的異型金屬板導軌經過專利的ROLLON-NOX氮化熱化學處理和黑色后氧化處理，可確保有效的防銹性能。

　　可用尺寸：30、40毫米(TLAX和TQAX為26、40毫米)

　　非常硬的材料

　　耐負載

　　壽命長，無磨損問題

　　在鹽水霧中進行了120小時的測試，即使在滾道上也具有有效的防銹保護，具有堅硬的抗?jié)L動氧化層。

　　提供不銹鋼AISI304，TLAX和TQAX系列

　　PLUS SYSTEM系列線性執行器由高度保護的線性單元組成，這些單元具有自支撐陽極氧化鋁結構和鋼制增強傳動帶。在負載，力矩控制，速度和加速度方面，這是一系列堅固耐用的高性能執行器。

　　高負荷能力

　　高速

　　低磨損

　　低摩擦

　　低噪聲

　　低維護

　　耐腐蝕版本

　　所有Plus System系列線性執行器均配有不銹鋼元件，適用于惡劣環境和/或經常清洗的場合。

　　Plus System線性單元采用擠壓陽極氧化Anicorodal 6060和6082鋁制成，可容納軸承，線性導軌，螺母和螺栓以及由低碳SS AISI 303和404C鋼制成的組件，從而防止或延遲由潮濕引起的腐蝕。使用線性單位的環境。

　　特殊的無沉積表面處理，結合使用食品級有機植物油的潤滑系統，使線性執行器可用于高度和關鍵的應用，
