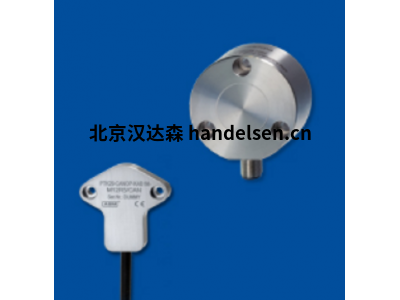

ASM磁角度傳感器PRAS20 / 21





磁性。靈活。適合戶外使用。

POSI 腐®角傳感器檢測的磁測量原理的裝置的旋轉絕對精確元件的角度位置。它們具有抗沖擊，抗振動和抗污染的功能，因此甚至適用于惡劣的室外環境。即使在惡劣的環境條件（PRAS6），衛生應用（PRAS7）和永久浸入式應用（PRAS4）中，激光焊接，密封的不銹鋼外殼單元仍可確保較長的使用壽命。POSI 腐®角度傳感器設有保護IP60的程度是適合苛刻的室內aplications。







優點

測量范圍從0°到360°

非接觸式或帶10 mm軸

抗沖擊，振動和污垢

激光焊接，密封外殼

防護等級高達IP68 / IP69





PRAS20 / 21磁角度傳感器

扁平外殼中的絕對磁性角度傳感器高達360度

非接觸式外部磁體

僅6 mm厚度

0.5 ... 4.5 V，0.5 ... 10 V，4 ... 20 mA





技術指標

輸出量 電壓0.5…10 V，0.5…4.5 V

電流4 ... 20 mA，3線

PRAS20：提供冗余版本

測量范圍 0 ... 15°至0 ... 360°（可選擇15°增量）

解析度 模擬量：0.03％（60 ... 360°），0.1％（15 ... 45°）

線性度 高達±0.5％fs（典型值）

重復性 ±0.03％（60…360°），±0.1％（15…45°）

筑屋材料 環氧玻璃纖維，熱塑性的

防護等級 IP60

連接 單線3 x 0.5毫米2

重量（不含電纜） 約 8克
