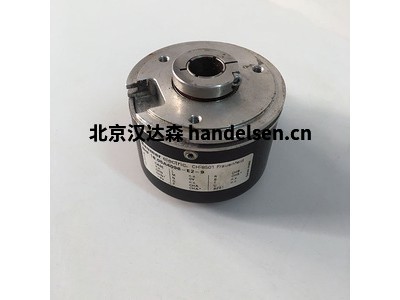

BAUMER 堡盟無軸承編碼器工具

高軻 QQ：2850590595   手機：18518179343 電話：010-64717020-172 傳真：010-84786709-666 郵件：sales62@handelsen.cn

作為一家全球性家族企業，堡盟對傳感器技術、編碼器、測量儀表以及自動化圖像處理組件充滿熱

技術數據 – 電氣參數

電源電壓

10...30 VDC

典型電流消耗

20 mA (24 VDC, 無負載)

初始化時間

≤170 ms 上電后

數據時效性

<1 ms

接口

CANopen?

CANopen?-Lift

CANopen? + incremental

功能

多圈

單圈

符合的協議

CANopen? CiA communication profile DS 301, LSS profile DSP 305, device profile DS 406, DS

417

每圈步數

≤16384 / 14 位

圈數

≤262144 / 18 位

精度

±0,15 ° (+20 ±15 °C)

±0,25 ° (-40...+85 °C) (see info working distance)

感應原理

磁式

編碼順序

CW: 順時針旋轉數值增加 (從法蘭側看)

輸出方式

CAN-Bus, LV (3.3 V) compatible ISO 11898

增量式編碼器：推挽式或直線驅動器 RS422

增量輸出

1024, 2048, 4096 ppr (other on request)

輸出信號

A+, A-, B+, B-

輸出頻率

≤350 kHz

抗干擾性

DIN EN 61000-6-2

輻射干擾

DIN EN 61000-6-4

技術數據 – 機械參數

尺寸（法蘭）

?40 mm

軸類型

?6 mm (磁環)

?8 mm (磁環)

?12 mm (磁環)
