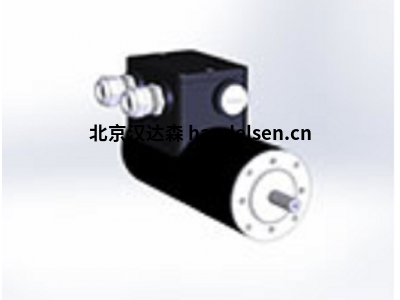

GEFEG-NECKAR 無刷直流電機MQ 5
操作：在外部標準控制器上（塊換向）；通過3個霍爾傳感器感應轉子位置
連接： K4接線盒，用于電源和傳感器
轉子： 4極釹磁鐵，由于連續角磁化而產生低齒槽轉矩
使用壽命： 20,000小時，S1負荷
絕緣墊。等級： F（155°C）
保護系統： IP 44，可選，最高IP 65（IP 69）
特殊版本：針對短時工作的設計，可根據要求提供更高的性能，額外的電壓和速度
選項：熱保護，特殊軸，特殊法蘭，不銹鋼
型號：
MQ 543 MQ563
無刷直流電機產品系列：
1.無刷直流電機MQ 5
標稱功率 標稱速度 公稱轉矩
70瓦 2890轉 0.23牛米
114瓦 3110轉 0.35牛米
2.無刷直流電機MQ 6
標稱功率 標稱速度 公稱轉矩
171瓦 3270轉 0,5牛米
259瓦 3090轉 0,8牛米
3.無刷直流電機MQ 7
標稱功率 標稱速度 公稱轉矩
185瓦 2850轉 0,62牛米
277瓦 2600轉 1,02牛米
4.無刷直流電機MQ 8
標稱功率 標稱速度 公稱轉矩
337瓦 3070轉 1,05牛米
450瓦 3310轉 1,3牛米
562瓦 3465轉 1,55牛頓米
5.無刷直流電機MQC 5
標稱功率 標稱速度 公稱轉矩
58瓦 3240轉 0,17牛米
81瓦 3515轉 0.22牛米
6.無刷直流驅動器MQC 6
標稱功率 標稱速度 公稱轉矩
147瓦 3500轉 0,4牛米
165瓦 3350轉 0.47 Nm
205瓦 3550轉 0,55牛米
7.無刷直流驅動器MQC 8
標稱功率 標稱速度 公稱轉矩
235瓦 3200轉 0,7牛米
274瓦 3490轉 0,75牛米
326瓦 3660轉 0,85牛米
8.無刷定位驅動器MSA 5
標稱功率 標稱速度 公稱轉矩
26瓦 4150轉 6厘米
40瓦 3800轉 10厘米
70瓦 3800轉 18厘米
9.無刷定位驅動器MSA 6
標稱功率 標稱速度 公稱轉矩
80瓦 3500轉 22厘米
100瓦 3300轉 29厘米
10.無刷定位驅動器MSA 8
標稱功率 標稱速度 公稱轉矩
144瓦 3600轉 38厘米
11.無刷定位驅動器MSA 95
標稱功率 標稱速度 公稱轉矩
86瓦 550轉 150立方米
12.帶有集成CANopen接口的直流電動機PC 63
標稱功率 標稱速度 公稱轉矩
44瓦 3000轉 14牛頓米
85瓦 3000轉 27牛頓米
13.帶永久磁鐵的直流電動機G 5
標稱功率 標稱速度 公稱轉矩
14瓦 3000轉 4.2厘米
26瓦 3000轉 8厘米
29瓦 3000轉 9厘米
14.帶永久磁鐵的直流電動機G 6
標稱功率 標稱速度 公稱轉矩
34瓦 3000轉 10,8牛米
58,1瓦 3000轉 18,5厘米
74,4瓦 3000轉 24,5牛米
15.帶永磁體的直流電動機G 8
標稱功率 標稱速度 標稱電流
72瓦 3000轉 23厘米
95瓦 3000轉 30,2牛米
16.帶永久磁鐵的直流電動機Pg 45
標稱功率 標稱速度 標稱扭矩
17,5瓦 4200轉 4厘米
22.5瓦 3250轉 6,6厘米
30,5瓦 4750轉 6.2厘米
32瓦 3400轉 9厘米
17.帶永磁體的直流電動機Pg 52
標稱功率 標稱速度 公稱轉矩
28瓦 3000轉 9厘米
28瓦 3000轉 9厘米
54瓦 3000轉 17厘米
54瓦 3000轉 17厘米
18.帶永磁體的直流電動機Pg 63
標稱功率 標稱速度 公稱轉矩
44瓦 3000轉 14厘米
44瓦 3000轉 14厘米
85瓦 3000轉 27厘米
85瓦 3000轉 27厘米
19.永磁直流電動機PN 68
標稱功率 標稱速度 公稱轉矩
68瓦 3250轉 20厘米
104瓦 3300轉 30厘米
130瓦 3100轉 40厘米
20.永磁直流電動機PN 83
標稱功率 標稱速度 公稱轉矩
126瓦 3000轉 40厘米
190瓦 3000轉 60厘米
21.定位驅動PSA 45
標稱電壓 標稱功率 公稱轉矩
22.5瓦 3250轉 6.6立方米
22.定位驅動PSA 52
標稱功率 標稱速度 公稱轉矩
20,5瓦 3200轉 6,0牛頓米
23.定位驅動器PSA 63
標稱功率 標稱速度 公稱轉矩
43,5瓦 2900轉 14,5立方米
24.定位驅動PSA 68
標稱功率 標稱速度 公稱轉矩
63瓦 3250轉 18,5立方米
我們根據客戶要求開發和生產無刷直流伺服電機（BLDC，也稱為EC電機），有刷直流電機，包括全系列的行星齒輪，斜齒輪和蝸桿齒輪箱以及制動器和編碼器系統。GEFEG-NECKAR Antriebssysteme GmbH的產品范圍包括高達750瓦的驅動器解決方案。
使用Gefeg Neckar EC電機的原因如下：
-壽命長
- 高效率
-發動機中的集成控制
-無限可調
-低噪音發動機和變速箱
-可選配變速箱
Gefeg推進系統的應用領域：
-調整手術臺
-椅子的調整
-床鋪
-驅動鹿設備
-輪椅驅動器
-電梯門驅動器
-在手術室里開車
-實驗室和醫療領域的泵驅動器
