Karl Klein自由運轉的風扇性能
即使在450°C時也能可靠地工作
工業爐結構:由堅固材料制成的自由運轉風扇可承受腐蝕性介質,并且振動小
為了使熱空氣盡可能均勻地循環,在工業烤箱結構和食品加工行業中使用了所謂的自由運轉風扇,可以使用安裝板將其直接安裝在烤箱中。
特別是在烘烤技術中,這些飛輪必須承受極端溫度和高濕氣。如果這還不夠,則存在部件腐蝕或變形的風險。產生的不平衡也會損壞發動機支架,在最壞的情況下,會導致設備故障。
Karl Klein DNG 4-14 WS
Karl Klein75475-1.030
Karl Klein ENG 4-14
Karl Klein ENG 2-2,5 FQ; FUß
Karl Klein DHV 365-1-21/80
Karl Klein DNG 4-14 WS
Karl Klein ENG 1-1,2B/S
Karl Klein DNG 3-6/WS/TS-300°C
Karl Klein DNG 6-28/WS
Karl Klein DNG 4-14

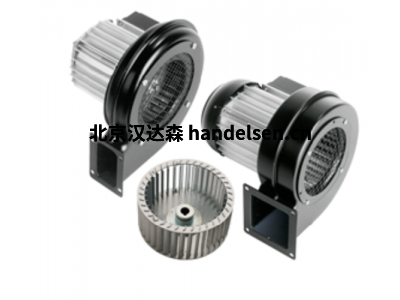

為了確保連續運行而不會出現并發癥,Karl Klein Ventilatorenbau GmbH開發了一種特別耐用且耐熱的飛輪車系列(圖1)。在所有接液部件中使用耐腐蝕,耐熱的鋼在這里起著核心作用。
這使系統即使在最高450°C的溫度下也可以正常工作,甚至可以承受腐蝕性清潔劑。
不銹鋼設計和專門開發的溫度鎖也顯著延長了風扇的使用壽命。
由于采用了適合各自應用的設計,風扇還具有無故障且振動最小的運行模式。
在烤箱中進行烘烤的過程中,必須確保與地板上的熱量一樣多地被添加到地板上的熱量中。
使用自由運轉的風扇特別適用于此,因為它們可以節省空間并可以在較大范圍內均勻分配空氣量。因此,您只需占用很少的安裝空間,并且不需要任何其他難以安裝的導氣裝置。
這樣的飛輪經常在烤箱中暴露于潮濕的熱介質中,這使得組件的阻力(例如通過明智地選擇材料)成為關鍵挑戰。但是,由常規(不銹鋼)鋼制成的工藝風扇不適合用于工業爐的結構或烘烤技術,因為它們會迅速腐蝕或在超過400°C的溫度下有晶粒破裂的風險。
另外,簡單的鋼和不銹鋼不具有適當?shù)目谷渥冃?,并且不能承受持續的熱暴露。因此,葉輪強度過低通常會導致變形。產生的不平衡會引起振動,最終可能導致發動機支架損壞和不必要的生產停止。
介質溫度高達600°C的特殊解決方案
因此,我們用耐熱(即所謂的耐熱)鋼制造您的自由輪風扇。它們可以承受高達450°C的溫度以及腐蝕性介質(例如任何清潔劑)的影響,從而將磨損降至最低。也可應要求提供用于介質溫度高達600°C的特殊風扇。不銹鋼用于防止潮氣,從而大大延長了我們工業風扇的使用壽命。
風扇還帶有溫度鎖,溫度鎖根據情況和客戶要求進行單獨設計。該安全裝置是與冷卻翼片一起的墊片,該墊片布置在電動機和風扇部件的法蘭盤之間。在這種情況下,借助于穩定的間距結構,針對該應用專門優化的小型風扇葉輪和精密的空氣引導裝置,將涼爽的環境空氣饋送到電動機的A端護罩。
因此,從安裝板到馬達的熱傳遞被最小化,并且可以確保馬達軸承的非常有效的冷卻。這是非常重要的,因為冷卻良好的發動機是長時間停機的前提。例如,如果發動機支架的溫度為15度,則使用壽命會縮短一半。
因此,電機受到溫度鎖定的保護,尤其是在連續使用時;可以通過相應地監視滾珠軸承溫度來監視正在進行的操作。
可選防爆
考慮到相關標準,例如安裝尺寸,介質溫度和材料選擇,Karl Klein以此方式開發了定制的飛輪。
因此,我們也可以用符合FDA要求的材料(例如,特種鋼,密封材料或潤滑劑)制造風扇,以用于食品行業,或者根據ATEX-防爆指令對它們進行認證。
但是,重要的是要注意,僅允許使用流體溫度在-20°C至最高60°C之間的流體。對于所有這種類型的ATEX風扇,必須遵守該限制。
在這種情況下,我們使用銅鋼材料組合來制造工藝風扇。在假定的情況下,如果鋼制葉輪刷在銅進口噴嘴上,則沒有火花。
