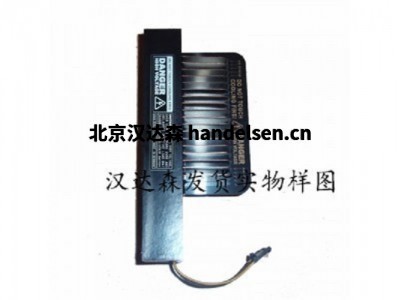

BEHLKE高壓開關HTS系列

高壓開關，可變導通時間，雙向/交流電壓，MOSFET



●具有真正繼電器特性的多功能HV開關●極性無關●非常適合振蕩電路和一般RF應用●可通過TTL信號控制導通時間●過載和電壓反轉方面都很可靠●現在可用：LC2技術可提供最高的瞬態抗擾性



技術說明：  BEHLKE固態開關具有極高的上升和下降時間。如果您的應用不需要全切換速度，我們建議您結合使用速度限制選件S-TT （上升和下降時間慢約50％）和 輸入低通濾波器選件LP一起使用。這些選件有助于最大程度地減少快速高壓脈沖電路常見的高頻困難（例如，自激振蕩或自觸發），并總體上簡化了EMC設計。







產品代碼： 型號包含有關電壓，電流和開啟行為的編碼信息。前幾位代表電壓，單位為kV，破折號前的最后一位代表接通行為（0 =固定接通時間，1 =可變接通時間）。破折號后的數字表示以安培x10為單位的電流。第二個破折號后的字母表示特殊功能。示例HTS 11-07-AC -C：HTS =高壓晶體管開關，1 = 1 kV，1 =可變導通時間，07 = 70安培，AC =交流電，C =緊湊系列



HTS 11-07-AC-C ● 緊湊型系列。冷卻選項部分不適用。 請求 79 x 38 x 17

HTS 31-02-AC-LC-C ● 緊湊型系列。冷卻選項部分不適用。低電容。 請求 79 x 38

HTS 31-03-AC-C ● 緊湊型系列。冷卻選項部分不適用。 請求 79 x 38 x 17

HTS 31-06-AC-BC ● 緊湊型系列。冷卻選項部分不適用。溝槽式場效應管。 請求 79 x 38

HTS 31-13-AC-BC ● 緊湊型系列。冷卻選項部分不適用。溝槽式場效應管。 請求 79 x 38

HTS 41-02-AC-C ● 緊湊型系列。冷卻選項部分不適用。 請求 79 x 38 x 17

HTS 61-01-AC-C ● 緊湊型系列。冷卻選項部分不適用。 請求 79 x 38 x 17

HTS 91-01-AC-C ● 緊湊型系列。冷卻選項部分不適用。 請求 79 x 38 x 17

HTS 21-07-AC-C ● 緊湊型系列。冷卻選項部分不適用。 請求 125 x 38 x 17

HTS 71-02-AC-LC-C ● 緊湊型系列。冷卻選項部分不適用。低電容。 請求 125 x

HTS 61-03-AC-C ● 緊湊型系列。冷卻選項部分不適用。 請求 125 x 38 x 17

HTS 71-06-AC-BC ● 緊湊型系列。冷卻選項部分不適用。溝槽式場效應管。 請求 125 x

HTS 71-13-AC-BC ● 緊湊型系列。冷卻選項部分不適用。溝槽式場效應管。 請求 125 x

HTS 91-02-AC-C ● 緊湊型系列。冷卻選項部分不適用。 請求 125 x 38 x 17

HTS 101-02-AC-LC-C ● 緊湊型系列。冷卻選項部分不適用。低電容。 請求

HTS 121-01-AC-C ● 緊湊型系列。冷卻選項部分不適用。 請求 125 x 38 x 17

HTS 181-01-AC-C ● 緊湊型系列。冷卻選項部分不適用。 請求 125 x 38 x 17

HTS 61-03-AC ● 配有集成的快速恢復續流二極管（選件IFWD）。 請求

HTS 61-06-AC ● 選件IFWD不可用。 請求

HTS 71-06-AC-B ● 溝槽式場效應管。提供快速恢復續流二極管（選件IFWD）。 請求

HTS 71-12-AC-B ● 溝槽式場效應管。選件IFWD不可用。 請求

HTS 101-01-AC ● 配有集成的快速恢復續流二極管 （選件IFWD）。 請求

HTS 101-03-AC ● 選件IFWD不可用。 請求

HTS 121-01-AC ○ 配有集成的快速恢復續流二極管（選件IFWD）。 請求

HTS 121-03-AC ○ 選件IFWD不可用。 請求

HTS 101-06-AC-B ● 溝槽式場效應管。提供快速恢復續流二極管（選件IFWD）。 請求

HTS 101-12-AC-B ● 溝槽式場效應管。選件IFWD不可用。 請求

HTS 161-01-AC ● 提供快速恢復續流二極管（選件IFWD）。 請求

HTS 161-03-AC ● 選件IFWD不可用。 請求



為確保您獲得原始的Behlke®產品并始終獲得真正的物有所值，我們建議您檢查以下幾點：



確保您的經銷商是Behlke®產品的授權經銷商。為了避免無意間購買假冒產品，切勿接受沒有原始標簽，沒有原始包裝或沒有原始文件的可疑交貨?？蛻粢矐?yīng)該注意價格。 異常低的價格也可以指示假貨。

確保產品始終放在原始密封的包裝盒中，包裝盒的正面帶有序列號標簽和最終控制標記。 （要查看原始包裝，請單擊此處）

Behlke產品直接進行激光打標或佩戴激光打標的防偽塑料標簽，始終為白底黑字（自2009年起）。除技術數據外，激光標記還始終指示8位序列號（S / N…）和制造日期和時間（M / D…）。此外，原始產品可以通過至少兩個帶有至少兩個Behlke質量檢驗員姓氏的質量控制標簽（Q…）進行標識。如果S / N，M / D和Q數據在上下文中合理，則該產品僅為原始產品。如有任何疑問，請通過 info@behlke.com與Behlke 聯系
