IXXAT接口使用說明如下

韓麗萍小組 QQ：2850590600   手機：13552890098 電話：010-64717020-175 傳真：010-84786709-666 郵件：sales8@handelsen.cn

HMS以Ixxat品牌提供為嵌入式控制，能源，安全和汽車測試提供的連接解決方??案

Ixxat解決方案專為機器，安全系統和汽車行業內的通信量身定制。HMS工業網絡的Ixxat產品包括解決高級通信問題所需的產品和服務。

產品展示

汽車行業

·         嵌入式平臺

·         配置工具

·         PC接口

·         中繼器和橋接器

·         CAN PC接口

·         CAN中繼器

·         橋接器和網關

·         軟件工具

使用IXXAT-PC-CAN-Interface PC-I 03，您已經獲得了根據最新技術方面開發和制造的高質量電子組件，本手冊旨在幫助您了解接口。 要求彼此了解得更好。 開始安裝之前，請閱讀本手冊。

特征

下面列出了最重要的技術功能：

•8位AT插槽接口

•一個飛利浦SJA1000或Intel 82527 CAN控制器可以獨立操作兩個獨立的CAN電路

•時鐘頻率為16 MHz的CAN控制器

•可以為每個CAN控制器分配一條單獨的PC中斷線，以通過跳線字段連接到PC中斷系統。以下10條中斷線可用：

IRQ 3、4、5、7、9、10、11、12、14和15

•支持共享中斷

•通過直接存儲器映射快速訪問CAN控制器

•支持READY線路（可以通過DIP開關關閉）

•可以通過DIP開關以4k的步長設置從C000H開始的基址，占用4 kByte的地址空間

•板載符合ISO 11898-2的總線連接，可選用電隔離

•板上的可選CAN保護電路

•通過9針Sub-D插頭/ Sub-D插座的CAN連接

•引腳分配符合CiA / DS-102

安裝

2.1硬件安裝

PC和接口上的所有工作必須靜電釋放。必須在接地的防靜電工作墊上進行作業。一個接一個地執行以下任務：

（1）在PC上的<1MB（ISA內存區域）區域中確定至少4 KB的空閑內存段，并確定IRQ。為此，請使用PC的手冊。

（2）將此存儲段和IRQ放在接口上，如第3.1描述a。

（3）關閉計算機，然后拔出電源插頭。

（4）按照PC制造商的說明打開PC，并確定合適的插槽。該界面是根據PC標準設計的，可以輕松安裝在計算機中。插入時請勿過分用力。

（5）確保將接口牢固地固定在PC中。

（6）如果您的接口裝有2個獨立的CAN電路，則必須擰緊額外的插槽支架，并將水桶連接器插入接口

訂單號：

1.01.0239.22000

1.01.0239.42001

1.01.0239。2 2010

1.01.0070.10100

1.01.0070.10200

1.01.0070.11110

1.01.0070.11220

FRC-EP 170

FRC移動

FRC-EP 190

CAN-IB100/PCIe

CAN-IB PCIe for CAN FD

CAN-IB600/PCIe

CAN-IB120 PCIe Mini

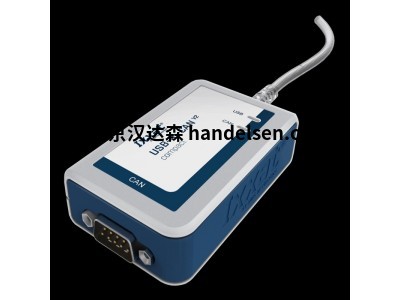

USB-to-CAN V2 Automotive

USB-to-CAN FD Automotive

CAN@net NT 200/420

CAN-CR210/FO

CAN-CR200

CAN@net NT 200/420

FRC-EP190

1.04.0089.00301

1.04.0089.00201

1.01.0081.00200

1.01.0081.00100

1.04.0089.00001

1.04.0089.00102

1.01.0281.12001

1.01.0281.12002

1.01.0281.11001

1.01.0282.12001

1.01.0283.22002

1.01.0283.22042

（1）通過插槽板和內部USB電纜安裝PC
（2）在ISO11898-2和ISO11898-3之間通過軟件可切換一個通道
（3）通過軟件可切換在LIN主/從模式
