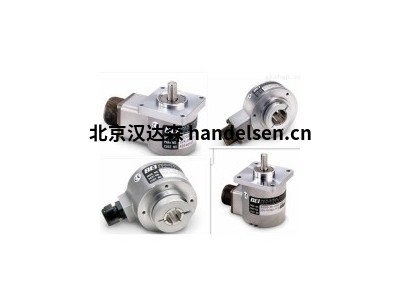

BEI Sensors LP35 / HHMB型薄型編碼器

劉洋 QQ：2850590582   手機：17744536447 電話：010-64714988-213 傳真：010-64714988668 郵件：-@handelsen.cn

 　BEI Sensors LP35 / HHMB型薄型編碼器

               帶接線盒

　　3.5英寸(90毫米)軸系旋轉編碼器，適用于惡劣環境。

　　· 軸尺寸：0.5“和12mm

　　· 分辨率(最大值)：10000(更高分辨率，聯系工廠)

　　· 機械轉速RPM(最大值)：6,000

　　· 標準工作溫度°C：-40至+100

　　· 極端環境：臟/塵土，延長溫度，高沖擊/振動

　　特色

　　•薄型包裝可節省空間

　　•出色的抗沖擊和抗振性

　　•30mm標準貫穿軸，可提供PEEK減速輪轂

　　•高防護等級IP66

　　•在-40°C至+ 100°C的溫度范圍內具有高性能

　　•分辨率高達10,000 PPR，增量或16 BITS絕對值

　　•接線盒，M12或電纜輸出終端

　　•封裝電子元件•TTL和HTL電子元件

　　•某些增量和絕對型號可提供增強的電氣輸出

　　•接線盒連接時接線容錯

　　•長電纜驅動能力

　　外殼尺寸標準：Ø90mmX 26mm深

　　接線盒：128mm高X 116mm寬X 25mm深。 (詳見尺寸圖)

　　軸尺寸

　　空心軸：Ø1/ 2“至Ø1”盲孔或直通孔

　　實心軸：Ø12mmx 20 mm，帶鍵槽，Ø3/ 8“x 7/8”，帶扁平

　　帶集成聯軸器的空心軸：14mm，20mm，1/2“，3/4”

　　允許的軸負載軸向：40 N.

　　徑向：80 N.

　　軸徑向跳動

　　空心軸：0.1 mm [0.004“] TIR

　　實心軸：0.02 mm [0.001“] TIR

　　帶集成聯軸器的空心軸：N / A.

　　靜態/動態扭矩30/300 mN.m [4.2 / 42 oz-in] @ 25°C

　　軸承6807 - 密封

　　材料

　　蓋：清除陽極氧化鋁

　　機身：透明陽極氧化鋁

　　軸：AISI 303不銹鋼

　　軸承壽命L10h

　　(理論機械壽命)> 18.109

　　轉/ 100000小時

　　連續最大 速度6000 RPM，(參考圖表1.速度與溫度的關系)

　　軸慣性矩<84000 g.mm2 [11.9 x 10-3 oz * in * sec2

　　]

　　重量(約)接線盒：790克

　　M12或電纜：450克
