WESTCAR耦合器的應用

韓麗萍 QQ：2850590600   手機：13552890098 電話：010-64717020-175 傳真：010-84786709-666 郵件：sales8@handelsen.cn

產品分類：液力偶合器、聯軸器、剎車和變速箱、制動和起動系統

應用領域：建筑施工、化工及石油天然氣、運輸與裝卸礦業/產業

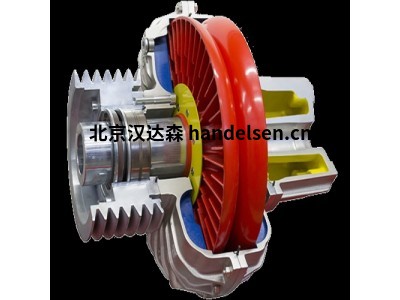

ROTOFLUID液力偶合器旨在為您的工廠提供最佳的可靠性和耐用性。它安裝在電動機（驅動器）和機器（從動組件）之間。ROTOFLUID液力偶合器基本上包括兩個葉輪，兩個徑向葉片彼此相對，一個連接到電動機軸，另一個連接到從動設備的輸入軸?；驒C(jī)器。 ROTOFLUID液力偶合器的作用就像離心離合器一樣，通過驅動葉輪，機油從葉片傳遞到從動部件，從動部件充當從動葉輪，將動力傳遞給設備或機器，機油充滿液力偶合器，液力偶合器是創建完美的撓性傳動系的最簡單，最便宜的方法，因?yàn)樵陔姍C(jī)與被驅動的設備或機器之間不需要機械部件。沒有機械零件，幾乎沒有磨損。液力偶合器中的損耗根據以下公式變?yōu)楣β蕮p耗：

使用流體聯軸器的優勢

•通過逐漸加速被驅動部件來輕松啟動

•基于兩個或更多電機的同步速度自動調整負載速度

傳動系統受到保護，避免過載

•扭轉振動得到抑制

發送的陀螺符合預設值

•可以不使用星三角起動器或帶變阻器的滑環電動機使用直接在線起動電動機

標準安裝的優點

在STANDARD組件中，液力偶合器的內部零件連接至電機軸，這對于帶輪的偶合器和在線應用中很常見，具有以下優點：

•符合UNEL MEC電機的孔標準化

•由于內部零件的慣性小，在啟動電動機時負載較小，在達到峰值電流的情況下達到了運行速度

•在需要制動器的直列應用中，盤/鼓直接安裝在減速齒輪軸上，而無需增加聯軸器的軸向長度

•在帶有延遲注油室的聯軸器中，啟動是平穩的，因?yàn)橛陀捎陔x心力而從延遲注油室進入回路，從而降低了拾取扭矩

•安裝在液力偶合器上的撓性元件受力較小，因?yàn)榕ぞ厥峭ㄟ^液力傳遞的，而不是直接與電機相連的。

型號示例：

Westcar 71

Westcar 80

Westcar 90S

Westcar 90L

Westcar 100L

Westcar 112M

Westcar 30P

Westcar 132M

Westcar 30P

Westcar 160L

Westcar 180M

Westcar 180L

Westcar 200L

Westcar 225S

Westcar 225M

Westcar 280S

Westcar 280M

Westcar 315S

Westcar 315M

Westcar 355M

Westcar  VE M14

Westcar  VE M24

Westcar  VE M30

Westcar  VE M36

Westcar  SE M20

Westcar  SE M24/35

Westcar  SE M24/40

Westcar  SE M36

聯軸器中的機油必須在2000個工作小時后首次更換，隨后每4000個工作小時更換一次。 要更換機油，請按照以下步驟操作：

1）旋轉聯軸器，將加注塞置于最高位置

2）擰開并卸下加油塞

3）通過旋轉聯軸器直至加油孔與當前油位相對應，確定正確的加油高度。

4）通過將加油孔降至最低點來完全排空聯軸器中的機油

5）再次旋轉聯軸器，使填充孔與在點3確定的填充水平相對應

6）倒入新機油直至達到注油量，表1列出了推薦的機油數量和類型。

Westcar  R7

Westcar  LRV2

Westcar 60 SCF K3

WESTCAR70P K 2N
