 PI 線性平臺 P-721.12Q技術參考

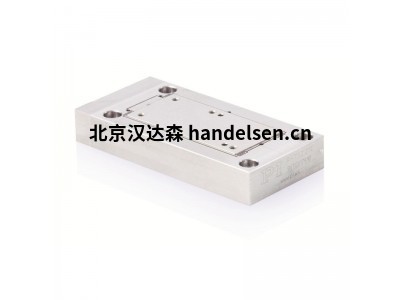

　帶有超聲波壓電電機的緊湊型線性平臺

　　產品說明

　　快速定位

　　節省空間和重量

　　導向精度高

　　傳感器分辨率高達10 nm

　　自鎖，靜止時不發熱

　　低噪音運行

　　精密級線性定位平臺

　　PILine®位移臺特別適合需要快速精確定位的應用。關閉時，自鎖驅動器會機械地保持平臺的位置。因此，能量消耗和熱量產生顯著減少。這些特性使電池供電或?qū)崦舾械牡驼伎毡葢?yīng)用受益。軸的位置由編碼器測量，光學參考開關可實現可靠的可重復運動。壓電驅動原理及其電氣操作成本低廉，可以定制。

　　使用增量編碼器進行高精度位置測量

　　非接觸式光學編碼器可以最高精度直接在平臺上測量位置。非線性，機械游隙或彈性變形對測量沒有影響。

　　PILine®超聲波壓電馬達

　　PILine®超聲波壓電電機的組成部分是壓電致動器，該壓電致動器通過耦合元件預加載在可移動的導向流道上。壓電陶瓷執行器被100至200 kHz之間的高頻AC電壓激勵而產生超聲振蕩。致動器的變形導致聯接元件相對于流道的周期性對角運動。每個周期產生的進料為幾納米。高頻導致高速。將壓電陶瓷執行器預緊抵在轉輪上，可在靜止和關閉時確保驅動器自鎖。

　　應用領域

　　顯微操作，自動化，生物技術，樣品處理，樣品定位，空間有限的應用，10 -6 hPa的真空應用(可選)
