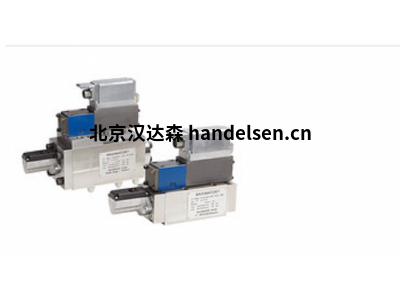

MAXIMATOR 3/3通換向閥產品性能介紹

3-3-Wege比例通風

最高工作壓力為1000 bar的閥以及該方向控制閥與電子控制系統相結合，可輕松，快速，連續地調節氣體和流體中的變量流量和壓力，并具有很高的重復精度。該閥的制造尺寸為NG 4（HPV 4）和NG 10（HPV 10），可以提供或不提供集成先導控制液壓供應。供貨范圍還包括帶有PID控制器的控制電子設備，與相應閥相關的19“卡形式的實際值和設定點輸入。



最高工作壓力為1000 bar的閥以及該方向控制閥與電子控制系統相結合，可輕松，快速，連續地調節氣體和流體中的變量流量和壓力，并具有很高的重復精度。



該閥的制造尺寸為NG 4（HPV 4）和NG 10（HPV 10），可以提供或不提供集成先導控制液壓供應。



供貨范圍還包括帶有PID控制器的控制電子設備，與相應閥相關的19“卡形式的實際值和設定點輸入。



MAXIMATOR方向控制閥包含以下主要元素：



結構體：



閥箱

附有用于主閥致動的控制閥

主閥單元，帶密封件，活塞和復位彈簧

耐壓距離傳感器，用于檢查主閥行程

壓力傳感器（外部）可選

控制電子設備（外部）

先導控制液壓供應包括：



蓄壓器

安全用具

儲油罐，壓力傳感器

壓力控制器，具有客戶指定的連接G x“

液壓控制閥安裝在壓力閥箱上。閥箱由閥蓋和氣缸蓋關閉。距離傳感器安裝在氣缸蓋上。
