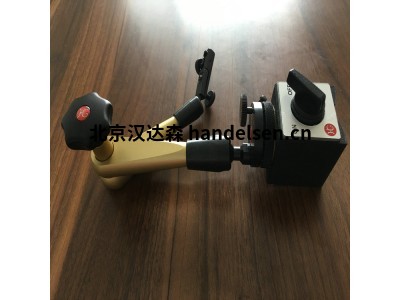

萬向微調磁性表座 HG 磁力支架

HG液壓測量支架技術說明：

液壓測量支架，帶有中央夾緊機構?？梢则v出一只手來設置量表。所有活節可以通過中央旋鈕夾緊，同時確保良好的剛性。獲得專利的機械結構，能夠產生足夠的壓力，使得旋轉手輪不無需施加很大的力。通過雙重密封，有效地防止液壓系統漏油。夾緊力可以進行無級調節?；罟?jié)臂可以在量表支承上進行 360° 的旋轉和超過 180° 的擺轉。量表支承，用于柄部 為 8 mm 或者棱形柄部的量表。



磁性底座帶有棱形底腳。強勁的永久磁鐵。用于開關磁力的旋轉開關。磁力會作用在臺座平整的背面以及棱形底面上。

磁性底座上額外帶有可以旋轉的精密調整機構；在測量力較大的情況下仍然能夠保證穩定性。



提示:

液壓測量支架，在鎖緊機構打開的狀態下，能夠承受巨大的溫度波動。在此過程中，液壓油需要一定的時間，才能完成溫度補償。在夾緊狀態下可以承受* 15° C 的溫度變化，不會發生液壓油漏油的情況。

廣泛適用于各類機床,同時還應用于各種科研機構及高等院校的科學研究中,測量精度。



特點：

1.萬向支臂,可固定任何角度,使用方便迅速,磁性底座有2--160KG的吸力。

2.夾表處帶微調裝置,可任意調節方向定位。

3.除可夾持普通百分表,杠桿表外,還可對帶燕尾槽的杠桿百分表夾持。





磁性表座的原理



為什么磁性表座會產生磁力呢？



磁性表座產生磁力主要是利用了兩個特性：

1.軟磁性材料的磁化和退磁快的特性;

2.條形永久磁鐵或恒磁磁鐵的中間磁場極弱而兩端磁場極強的特性。

它里面是一個圓柱體(途中的電工軟鐵),在其中間是條形的永久磁鐵，通過轉動手柄，來轉動里面的磁鐵。其中黃銅是用來隔離磁場的。





　關于磁性表座工作原理概括起來其實就是簡單的幾個字：分?jǐn)嗪徒油▋?nèi)部的磁極。下面是對磁性表座工作原理詳細的介紹。



　　磁性表座外殼為兩塊導磁體，中間用不導磁的銅板隔開。內部有一個可以旋轉的磁體，此磁體沿直徑方向為n、s極。



　　當磁體旋轉到中間位置，磁力線分別在兩塊導磁體中形成閉路時表座可以輕易取走;旋轉90度后，ns極分別對著兩塊導磁體，此時從n極到導磁體到導軌到另一塊導磁體到s極，形成磁力線閉合，可以牢牢的附著在導軌上。



　　磁性表座通過轉動手柄，來轉動里面的磁鐵。當磁性表座磁鐵的兩極（N或S）呈上下方向時，也就是磁鐵的N或S極正對軟磁材料底座時,就被磁化了，這個方向上具有強磁，所以能夠用于吸住鋼鐵表面。而當磁性表座磁鐵的兩極處于水平方向時，及NS的正中間正對軟磁材料底座時(長條形磁鐵的正中間只有極小的磁性，可以不記)不會被磁化，所以此時底座上幾乎沒有磁力，就可以很容易地從鋼鐵表面取下來了。
