Kendrion電磁鐵 33111A00型號介紹　



　　kendrion康德瑞恩，解決方案供應商，在全球范圍內為客戶開發、制造和提供創新型高品質的電磁和機電一體化系統和元件。針對特定市場業務的細分，康德瑞恩的運營由兩個部門共五個業務單位元負責，即工業部門負責的工業磁電磁系統、工業控制系統和工業驅動系統的業務單元，以及汽車部門負責的乘用車和商用車業務領域。



　　康德瑞恩在B2B利基市場處于地位，盡管其他國家變得越來越重要，但德國仍是康德瑞恩的主要市場。





　　Kendrion調整板 GT63R007



　　Kendrion控制單元 43304B00



　　Kendrion電磁鐵 31001A1



　　Kendrion調整板 GT70R007



　　Kendrion電磁鐵 33111A00



　　Kendrion電磁鐵 33106A00



　　Kendrion調整板 GT50R107



　　Kendrion電磁鐵 33117A00



　　Kendrion電磁鐵 32015B00



　　Kendrion調整板 GT70R107



　　Kendrion電磁鐵 32003A1



　　Kendrion電磁鎖 LHP03500



　　Kendrion門控磁鐵 GT42R001



　　Kendrion電磁鐵 31002A1



　　Kendrion電磁閥 LLV04000(CU)

Kendrion型號示例：



　　kendrion EMV5.058 24V DCHZ0.76A F7N S1.0MM



　　kendrion 8.61E+06



　　kendrion EMVX5081.0B2102-XX



　　kendrion KLMEB 40FA/4797



　　kendrion EMVX5081.0B2102-XX



　　kendrion EMVX.5081.0D2102_XX



　　kendrion Solenoid KLMU 30 FA 12V,



　　kendrion GE65E/34



　　kendrion KLMU30FA011



　　kendrion KLMSB22Z/5585



　　kendrion GL50E/86



　　kendrion KLMZ22FA001



　　kendrion PD: 063 TYPE：WS 5 B2



　　kendrion GU80E/2,24VDC



　　kendrion KLMZ22FA



　　kendrion KLMSB22Z-5585



　　kendrion US50ZII041/:U:115V F:50HZ ED%:5 F:84N 2.51A HUB10MM LF-NR:LG



　　kendrion 102VDC 0.29A 100%EDS=6



　　kendrion GT025B001.00電磁鐵



　　kendrion GT 25 R 002電磁鐵



　　kendrion KLMS30Z/4488B 22V DC



　　kendrion OAC009 電磁鐵



　　kendrion GTR025 電磁鐵



　　kendrion WS3B/36全部



　　kendrion WSK 6電磁閥接頭/電纜



　　kendrion P66142/V4/01



　　kendrion KLMU30FA011 12V 6mm



　　kendrion WS3B/38電磁鐵



　　kendrion GUE080.



　　kendrion 4101EOSK00



　　kendrion KLMU-40-Z/4765A電磁鐵



　　kendrion 電磁鐵 KLMU22Z248



　　kendrion 電磁鐵 KLMU30F A011



　　kendrion 電磁鐵 KLMSB22Z/5585



　　kendrion 制動器 7624G11B00 50HZ 0.27A



　　KENDRION剎車片 TYP:76 24G11B00



　　KENDRION剎車片 7624G11B00



　　KENDRION電磁鐵 KLMU40F A151



　　KENDRION電磁鐵 KLMS30F A285



　　KENDRION電磁螺線管 KLMS30FA295



　　kendrion內鎖螺線管 40 001-AE29.V01 24V D.C, 100% ED, 8mm



　　kendrion電磁執行機構 41 01E-06K00, 24V DC



　　kendrion 41926I3B00/KFD058



　　Kendrion調整板 GT50R105



　　Kendrion電磁閥 LLV05500



　　Kendrion調整板 GT70R105



　　Kendrion振動器 51606D0005



　　Kendrion電磁閥 LLV04000



　　Kendrion調整板 GT42R006



　　Kendrion振動器 51607D0007



　　Kendrion電磁閥 LLV05005



　　Kendrion調整板 GT50R006



　　Kendrion電磁閥 LLV05006



　　Kendrion調整板 GT63R006



　　Kendrion電磁閥 LLV05007



　　Kendrion調整板 GT70R006



　　Kendrion電磁閥 LLV05008



　　Kendrion調整板 GT50R106



　　Kendrion電磁閥 LLV05008



　　Kendrion調整板 GT70R106



　　Kendrion插件連接器 type 43000



　　Kendrion電磁閥 LLV06007



　　Kendrion調整板 GT42R007



　　Kendrion插件連接器 type 43000



　　Kendrion電磁鐵 GT063B001



　　Kendrion調整板 GT50R007



　　Kendrion控制單元 43303B00



　　Kendrion電磁鐵 GT250B001



　　Kendrion調整板 GT63R007



　　Kendrion控制單元 43304B00



　　Kendrion電磁鐵 31001A1



　　Kendrion調整板 GT70R007



　　Kendrion電磁鐵 33111A00



　　Kendrion電磁鐵 33106A00



　　Kendrion調整板 GT50R107



　　Kendrion電磁鐵 33117A00



　　Kendrion電磁鐵 32015B00



　　Kendrion調整板 GT70R107



　　Kendrion電磁鐵 32003A1



　　Kendrion電磁鎖 LHP03500



　　Kendrion門控磁鐵 GT42R001



　　Kendrion電磁鐵 31002A1



　　Kendrion電磁閥 LLV04000(CU)



　　Kendrion門控磁鐵 GT50R001



　　Kendrion電磁鐵 31003A1



　　Kendrion電磁閥 LLV04000(CL)



　　Kendrion門控磁鐵 GT63R001



　　Kendrion電磁鐵 31004A1



　　Kendrion電磁閥 LLV05006(CU)



　　Kendrion門控磁鐵 GT70R001



　　Kendrion電磁鐵 31005A1



　　Kendrion電磁閥 LLV05005(CL)



　　Kendrion門控磁鐵 GT42R002



　　Kendrion電磁鐵 31006A1



　　Kendrion電磁閥 LLV05007(CU)



　　Kendrion門控磁鐵 GT50R002



　　Kendrion電磁鐵 31007A00



　　Kendrion電磁閥 LLV05008(CL)



　　Kendrion門控磁鐵 GT63R002



　　Kendrion電磁鐵 31008A00



　　Kendrion電磁閥 LLV05008(CL)



　　Kendrion門控磁鐵 GT70R002



　　Kendrion電磁鐵 31009A00

 　　Kendrion電磁鐵 33111A00型號介紹　



　　Kendrion電磁閥 LLV06007(CL)



　　Kendrion門控磁鐵 GT40R018



　　Kendrion電磁鐵 31007A00



　　Kendrion電磁鐵 LCM01502A00



　　Kendrion門控磁鐵 GT50R153



　　Kendrion電磁鐵 31008A00



　　Kendrion電磁鐵 LCM02403A00



　　Kendrion門控磁鐵 GT60R018



　　Kendrion電磁鐵 32002B00



　　Kendrion電磁鐵 LCM02503A00



　　Kendrion門控磁鐵 GT50R090



　　Kendrion電磁鐵 32003B00



　　Kendrion電磁閥 40006-A50V04



　　Kendrion門控磁鐵 GT50R06X



　　Kendrion電磁鐵 32005B00



　　Kendrion電磁鐵 LCM01001A00



　　Kendrion門控磁鐵 GT63R06X



　　Kendrion電磁鐵 32007B00



　　Kendrion門控磁鐵 GTR04800A01



　　Kendrion門控磁鐵 GT70R06X



　　Kendrion電磁鐵 32009B00



　　Kendrion門控磁鐵 GTR04800A03



　　Kendrion門控磁鐵 GT50R060



　　Kendrion電磁鐵 32010B00



　　Kendrion門控磁鐵 GTR04800A06



　　Kendrion門控磁鐵 GT63R060



　　Kendrion門磁旋轉頭 GT50R089



　　Kendrion門控磁鐵 GTR04800A07



　　Kendrion門控磁鐵 GT70R060



　　Kendrion門磁旋轉頭 GT50R079



　　Kendrion門控磁鐵 GTR04800A08



　　Kendrion門控磁鐵 GT50R020



　　Kendrion門磁旋轉頭 GT50R081



　　Kendrion分閘線圈 LHP03501



　　Kendrion門磁旋轉頭 GT50R109



　　Kendrion門控磁鐵 GTR04800A14



　　Kendrion合閘線圈 LHP03501



　　Kendrion門磁旋轉頭 GT63R019



　　Kendrion電磁鐵 81601-B01



　　Kendrion門磁旋轉頭 GT70R019



　　Kendrion磁鐵旋轉頭 GTR04800A10



　　Kendrion門磁旋轉頭 GT50R050



　　Kendrion磁鐵旋轉頭 GTR06300A10



　　Kendrion電磁鐵 HSBA33125P0002



　　Kendrion門磁旋轉頭 GT70R050



　　Kendrion門磁旋轉頭 GT50R038



　　Kendrion門磁旋轉頭 GT70R022



　　Kendrion電磁閥 PDM050



　　Kendrion門磁旋轉頭 GT50R071



　　Kendrion電磁閥 PDM060



　　Kendrion電磁鐵 GSU50ZII041



　　Kendrion門磁旋轉頭 GT50R132



　　Kendrion電磁閥 PDM80



　　Kendrion錨板 GT040B001-20



　　Kendrion門磁旋轉頭 GT63R032



　　Kendrion錨板 GT015B001-20



　　Kendrion錨板 GT050B001-20



　　Kendrion門磁旋轉頭 GT70R066



　　Kendrion錨板 GT018B001-20



　　Kendrion錨板 GT063B001-20



　　Kendrion錨板 GT090B001-20



　　Kendrion錨板 GT025B001-20



　　Kendrion錨板 GT070B001-20



　　Kendrion錨板 GT100B001-20



　　Kendrion錨板 GT032B001-20



　　Kendrion錨板 GT080B001-20



　　Kendrion電磁閥 GHNX4545.1B000-12



　　Kendrion電磁鐵 32 073-B40



　　Kendrion電磁鐵 43 116-D50



　　Kendrion電磁鐵 41 476-A00



　　Kendrion電磁閥 WL12501電壓230V/50Hz 100% 20mm 7N



　　Kendrion電磁閥 WL23001電壓230V/50Hz 100% 20mm 27N



　　Kendrion電磁閥 WL33001電壓230V/50Hz 100% 25mm 55N



　　Kendrion電磁閥 WTI0201電壓230V/50Hz 100% 20mm 6.5N



　　Kendrion電磁閥 WTI0301電壓230V/50Hz 100% 30mm 5N



　　Kendrion電磁閥 WTI0401電壓230V/50Hz 100% 30mm 11N



　　Kendrion電磁閥 WTI0501電壓230V/50Hz 100% 30mm 20N



　　Kendrion電磁閥 WTI0601電壓230V/50Hz 100% 40mm 12N



　　Kendrion電磁閥 WTI0701電壓230V/50Hz 100% 40mm 29N



　　Kendrion電磁閥 WTI0801電壓230V/50Hz 100% 40mm 27N

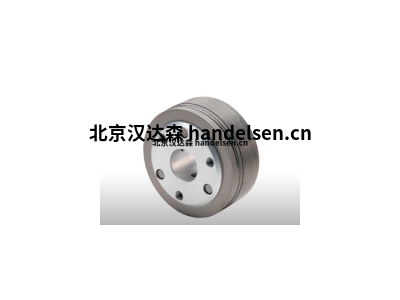

　　ELEVATION LINE包括直流彈簧壓力單盤制動器以及符合EN 81(電梯設計和安裝安全規定)的彈簧壓力雙盤制動器。集成的微動開關可以遠程查詢制動狀態(電樞位置，磨損，電樞軸承)。由于獲得的安全概念，可以放棄在電梯系統批準的情況下對彈簧壓力制動器的雙回路制動系統進行強制性測試。制動器可用于需要與電動機，齒輪和制動器等各自系統部件實現短結構長度的場合。ELEVATION LINE主要用于電梯，但可用于制動器必須滿足苛刻安全要求的任何地方。



　　工作原理



　　76 461..A00系列中采用彈簧的單盤制動器是設計用于干式運行的電磁部件。制動器的電樞系統是抗扭轉的，無摩擦的并且可沿切線方向軸向移動。由電磁場產生的力用于抵消由彈簧力引起的制動作用。彈簧施加的單盤制動器處于無動力狀態，并且當DC電壓施加到制動器的勵磁線圈時釋放。彈簧施加的單盤制動器不會在軸上施加任何軸向力以減速。固定的手動釋放允許手動打開(釋放)制動器(例如，在電源故障的情況下)以中和彈簧施加的制動器的制動作用。內置的出廠設置微動開關控制制動器的運行狀態，必須集成到機器的控制回路中(例如升降機)。由于彈簧施加的單盤制動器的摩擦盤和輪轂之間的形狀配合連接以及輪轂在機器的軸(例如提升機)上的抗扭和軸向固定位置，摩擦盤是當制動器未通電時，減速并且制動扭矩通過軸傳遞到機器(例如提升機)。機器軸減速或保持在適當位置。電樞系統和微動開關監控系統的特殊結構允許用戶識別制動器的當前運行狀態(釋放 - 接合 - 磨損 - 電樞系統故障)并啟動糾正措施。由于使用彈簧段，電樞系統是無摩擦的，因此可以軸向移動抗扭電樞以傳遞扭矩。提供額外的支撐元件(套筒)，當且僅當分段彈簧發生故障時，支撐元件支撐電樞系統，從而始終確?？煽康禺a(chǎn)生制動扭矩。內置微動開關監控單元設計用于檢測分段彈簧故障并將此類故障報告給機器控制系統。由于電樞系統和內置微動開關監控單元的抗扭，無摩擦和軸向可移動的布置，彈簧應用的單盤制動器可用于需要短的總長度的電機/制動器組合或電機/變速箱/制動系統的任何地方，并且必須滿足符合EN 81-1的電梯結構和安裝的安全要求。根據EN 81-1中規定的要求，用戶必須選擇具有足夠制動扭矩的合適制動系統，以確保制動器(如果在符合EN 81-1的應用中使用)本身能夠使電梯轎廂充分減速裝載其額定負載的1.25倍并以額定速度移動。76型461..A00彈簧式單盤制動器主要用作具有緊急停止功能的抱閘，用于建筑物內帶驅動控制的電梯機器。根據EN 81-1中規定的要求，用戶必須選擇具有足夠制動扭矩的合適制動系統，以確保制動器(如果在符合EN 81-1的應用中使用)本身能夠使電梯轎廂充分減速裝載其額定負載的1.25倍并以額定速度移動。76型461..A00彈簧式單盤制動器主要用作具有緊急停止功能的抱閘，用于建筑物內帶驅動控制的電梯機器。根據EN 81-1中規定的要求，用戶必須選擇具有足夠制動扭矩的合適制動系統，以確保制動器(如果在符合EN 81-1的應用中使用)本身能夠使電梯轎廂充分減速裝載其額定負載的1.25倍并以額定速度移動。76型461..A00彈簧式單盤制動器主要用作具有緊急停止功能的抱閘，用于建筑物內帶驅動控制的電梯機器。



　　制動設計



　　彈簧施加的單盤制動器的磁鐵外殼容納牢固配合的勵磁線圈，帶有連接電纜(磁鐵外殼圓周上的電纜出口)和壓縮彈簧，它們通過摩擦板將內齒摩擦盤摩擦地壓在摩擦片上。螺栓和銜鐵，因此，抵靠安裝表面(例如提升機的電機端罩)。摩擦盤可以在輪轂上軸向移動。因此，M4可傳遞扭矩完全施加到機器的軸(例如提升機器)上。套管緊緊壓入磁鐵外殼。它們與電樞和摩擦盤一起形成彈簧應用的單盤制動器的氣隙。內置監控單元中的兩個微動開關控制彈簧施加的單盤制動器的運行狀態。將銜鐵連接到磁鐵殼體的分段彈簧確保銜鐵是抗扭轉的，無摩擦的并且可軸向移動。由于分段彈簧的彈性變形，電樞能夠在電磁場和壓縮彈簧的彈簧力的作用下軸向移動。在制動模式中通過摩擦盤作用在銜鐵上的制動扭矩通過分段彈簧傳遞到磁鐵殼體，并進一步通過套筒傳遞到機器(例如電動機)的安裝表面。軸向固定在機器軸上的輪轂(例如，用于連接摩擦盤的提升機具有鍵槽，以確保制動扭矩通過設置在軸中的滑鍵傳遞到軸。插入輪轂中的O形圈減少了彈簧施加的單盤制動器的摩擦盤產生的運行噪音。制動器通過為此目的提供的安裝螺釘固定到機器的安裝表面(例如升降機)。當使用帶手動釋放裝置的制動器時，必須在包圍制動器的部件(例如風扇罩)中提供開口，以便可以安裝手動釋放桿。提升機)通過為此目的提供的安裝螺釘。當使用帶手動釋放裝置的制動器時，必須在包圍制動器的部件(例如風扇罩)中提供開口，以便可以安裝手動釋放桿。提升機)通過為此目的提供的安裝螺釘。當使用帶手動釋放裝置的制動器時，必須在包圍制動器的部件(例如風扇罩)中提供開口，以便可以安裝手動釋放桿。
