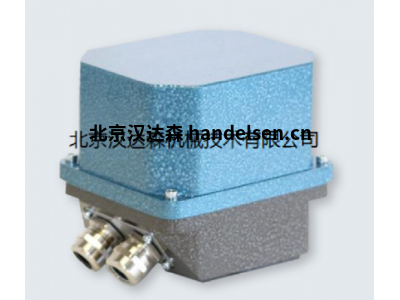

Schimpf 伺服電機技術參數

高軻 QQ：2850590595   手機：18518179343 電話：010-64717020-172 傳真：010-84786709-666 郵件：sales62@handelsen.cn


馬達：同步電機24V,115V 230V AC;50/60HZ 繼步電機（24V AC/DC)

齒輪：螺旋齒輪單元

自潤滑軸承，ETG100齒輪

環境條件：-10℃ to 60℃

防護等級：IP65

端蓋：壓鑄鋁

驅動軸：O12x30 mm

參見附錄：B

重量：約1.7KG

標準配置：2個可調限位開關，可調角度可至320°

選裝：最多3個附加限位開關和1個電位器,或1個附件限位開關和1個電位器以用于綜合控制

系統，亦或1個模擬量連續控制單元
16403 (7)
02-50系列

馬達：同步電機24V,115V 230V AC;50/60HZ

      繼步電機24V AC/DC，115,230 V AC，50/60HZ

齒輪：螺旋齒輪單元

自潤滑軸承，ETG100齒輪

環境條件：-10℃to60℃

防護等級：IP65

端蓋：壓鑄鋁

驅動軸：O 12x30 mm

重量：約4.5 KG

標準配置：2個可調限位開關，可調角度可至320°

選裝：最多8個附加限位開關和1個電位器,或最低7個附加限位開關和2個電位器，或1個

模擬量連續控制單元和最多4個附件限位開關和1個電位器，或是單線或雙線控制系統。
德國SCHIMPF公司是世界上著名的控制產品制造公司之一，主要生產用于化工行業的流量控制，閥門和控制類產品。SCHIMPF的齒輪減速馬達通常用于脫硫廠、化工廠、物料搬運技術、陶瓷工業、測量和控制技術、環境技術以及機械工程自動化。德國SCHIMPF公司成立幾十年至今，產品遍布世界各個角落，廣受客戶贊譽。


產品范圍：Schimpf執行器、Schimpf馬達、Schimpf同步電機、Schimpf齒輪電機、Schimpf驅動器、Schimpf轉換器等。


型號：

Schimpf   01-15·/30 N 2

Schimpf   01-15·/30 N 3

Schimpf   01-15·/30 N 6

Schimpf   01-15·/30N 8

Schimpf 01-15·/30 N 9

Schimpf 01-15·/30 N 10

Schimpf 01-15·/30 N 20

Schimpf 00-15·/25 N 6

Schimpf 00-15·/25 N 12

Schimpf  02-25·/3000 N 7.5

Schimpf  02-25·/3000 N 16

Schimpf  02-25·/3000 N 31

Schimpf  02-25·/4400 N 2

Schimpf  02-25·/4400 N 3

Schimpf  02-25·/4400 N 6

Schimpf  02-25·/4400 N 12

Schimpf  02-25·/4400 N 16

Schimpf  02-25·/4400 N 18

Schimpf  02-25·/4400 N 20

Schimpf  02-25·/4400 N 40

Schimpf  02-25·/4500 N 2

Schimpf  02-25·/4500 N 3

Schimpf  02-25·/4500 N 6

Schimpf  02-25·/4500 N 8

Schimpf  02-25·/4500 N 9


特點是：穩態運行時，轉子的轉速和電網頻率之間有不變的關系n=ns=60f/p，其中f為電網頻率，p為電機的極對數，ns稱為同步轉速。若電網的頻率不變，則穩態時同步電機的轉速恒為常數而與負載的大小無關。同步電機分為同步發電機和同步電動機?，F(xiàn)代發電廠中的交流機以同步發電機為主。

執行器工作原理
執行器是自動控制系統中必不可少的一個重要組成部分。它的作用是接受控制器送來的控制信號，改變被控介質的大小，從而將被控變量維持在所要求的數值上或一定的范圍內。執行器按其能源形式可分為氣動、液動、電動三大類。氣動執行器用壓縮空氣作為能源，其特點是結構簡單、動作可靠、平穩、輸出推力較大、維修方便、防火防爆，而且價格較低，因此廣泛地應用于化工、造紙、煉油等生產過程中，它可以方便地與被動儀表配套使用。

Schimpf 伺服電機技術參數，即使是使用電動儀表或計算機控制時，只要經過電-氣轉換器或電-氣閥門定位器將電信號轉換為20-100kPa的標準氣壓信號，仍然可用氣動執行器。電動執行器的能源取用方便，信號傳遞迅速，但結構復雜、防爆性能差。液動執行器在化工、煉油等生產過程中基本上不使用，它的特點是輸出推力很大。
