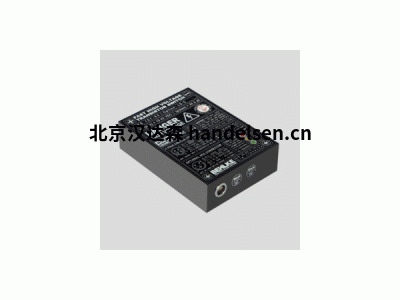

behlke高壓脈沖開關 HTS-101-06規格

快速高壓二極管：  用于續流的快速高壓二極管組件，其恢復時間為80 ns，電壓高達200 kV，峰值電流高達10 kA（FDA系列型號）。FDA二極管組件有單二極管，雙二極管或帶有串聯隔離二極管的二極管網絡，可與MOSFET或IGBT開關一起使用。所有BEHLKE高壓二極管都可采用經濟高效的塑料外殼或上述冷卻選項提供。請參考 產品的E組。 可根據要求提供定制的HV二極管。 介電液體冷卻：   我們提供基于介電冷卻劑（PFPE，PFC，HFE）的DLC直接液體冷卻的所有組件，包括智能泵單元，熱交換器，冷卻板，冷卻箱，有源和無源散熱器，流量傳感器，快速接頭，適配器，管道和冷卻劑（產品組F）。 高壓零件組件：   高壓薄膜電阻器，高壓質量電阻器，高壓陶瓷電容器，高壓探頭，高壓電纜（產品組G）
最大工作電壓V O（最大）   我關<50 μ ADC，T 情況= 70°C ±3.0 ±6.0 ±7.2 ±9.6 ±12.0±18.0 kVDC 最大隔離電壓V I 在HV開關和控制/ GND之間連續最大±30 kVDC 外殼絕緣電壓V INS 在開關和外殼表面之間，3分鐘±30kVDC 最大開啟峰值電流I P（max） T 情況= 25°C t p <200μs，占空比<1％64 32 25 20 15 12 ADC 最大連續負載電流I L T 情況 = 25°C T fin = 25°C T 法蘭 = 25°C T 入口 = 25°C 標準設備，強制通風4 m / s 帶有CF-LC選件的 設備，空氣4 m / s 帶有GCF選件的設備，在散熱器上。帶有選件ILC的設備，水為0.1 l / min。 帶有選件DLC-0.3的設備 1.25 3.2 3.92 3.92 4.5 1.12 2.88 3.54 3.54 4.0 0.75 1.92 2.36 2.36 2.7 0.51 1.32 1.62 1.62 1.9 0.38 0.97 1.19 1.19 1.4 0.36 0.94 1.15 1.15 1.3 ADC 最大 持續功耗P d（max）T 外殼 = 25°C T 散熱片 = 25°C T 法蘭 = 25°C T 入口 = 25°C標準設備，強制風4 m / s 帶有CF-LC選件的 設備，空氣4 m / s 帶散熱器上選件GCF 的設備。與選項ILC，水設備>0.1升/分鐘   與選項DLC-0.3器件    10 60 100 100 300 瓦特線性降額高于25℃   的標準設備，強制空氣4米/秒   與選項CF-LC設備，空氣4米/秒散熱器上帶有選件GCF的設備。帶有選件ILC的設備，水為0.1 l / min。  帶有選件DLC-0.3的設備工作溫度范圍T O為DLC-0.3  0.22 1.33 2.22 2.22 8.22   W / K標準設備和選件CF-LC，GCF，ILC（選項D LC）-40 ... 70（60）°C 存儲溫度范圍T S 選件ILC的開關可能需要防凍離子！-50 ... 100 ℃，絕對最大額定值最多。允許的磁場B 均勻的y磁場，圍繞整個開關25 mT 工作電壓范圍V O 正或負電壓（取決于連接離子）   0-3 0-6 0-7.2 0-9.6 0-12 0-18 kVDC 典型擊穿電壓Vbr 注意：  V br   是僅用于質量控制目的的測試參數。不適用于正常操作！I off > 0.5 mA 3.2 6.3 7.6 10.1 12.6 18.9 kVDC 典型的

德國Behlke     HTS 60-100-SCR

德國Behlke     HTS 60-200-SCR

德國Behlke     HTS 120-100-SCR

德國Behlke     HTS 40-1000-SCR

德國Behlke     HTS 80-200-SCR

德國Behlke     HTS 80-500-SCR

德國Behlke     HTS 160-200-SCR

德國Behlke     HTS 150-200-SCR

德國Behlke     HTS 300-100-SCR

德國Behlke     HTS 60-1000-SCR
