TEADIT TF 1510墊片四氟帶/盤根介紹

劉洋 QQ：2850590582   手機：17744536447 電話：010-64714988-213 傳真：010-64714988668 郵件：-@handelsen.cn

　　溫度范圍：-268℃到260℃

　　壓力：真空到200bar

　　pH：0-14

　　適用于各種腐蝕性流體，包括碳?xì)浠衔?，酸和腐蝕劑，溶劑，水，蒸汽，過氧化氫，制冷劑等。它具有優異的機械強度和高應力保持值。 TEADIT TF 1510的高壓縮性使其特別適用于應力敏感和/或易碎的法蘭連接，例如， TEADIT TF 1510具有優異的延展性，無需修復密封區域(法蘭面)的微小損傷和/或不規則性。 TEADIT TF 1510安裝快速簡便。使用過的墊圈可以很容易地去除而且沒有殘留物。

　　TEADIT@24HD是一種墊片四氟帶材料，由膨脹，預先致密的純凈純PTFE制成。 整個生產過程受到嚴格的質量控制，根據DIN EN ISO 9001和EN ISO 14001進行注冊。

　　TEADIT@24HD特別適用于補償不平行和/或損壞的密封表面，并且需要一定的剩余厚度。 典型應用是熱交換器，大型容器，油箱蓋，泵殼，法蘭，手動和檢修孔等。

　　TEADIT@24B是一種四氟帶材料，由100%純凈的膨脹聚四氟乙烯制成。 整個生產過程受到嚴格的質量控制，根據DIN EN ISO 9001和EN ISO 14001進行注冊。

　　請注意：實際產品的顏色可能與此數據表中的圖像有所不同。

　　由于TEADIT 24 B具有出色的耐熱性和耐化學性，因此幾乎可用于各種行業的各種靜電應用。 膨脹聚四氟乙烯的優異延展性可以補償不平行和/或損壞的密封表面，并允許使用應力敏感連接和僅有有限法蘭載荷的應用，例如： 塑料法蘭，玻璃法蘭等

　　典型應用包括法蘭，泵殼，壓縮機，手動和檢修孔，空氣管道，補償器，熱交換器等的密封。

　　131223671128.png.thumb

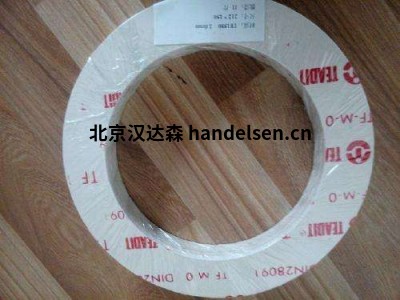

　　TEADIT TF 1510

　　是一種高度可壓縮的PTFE - 四氟帶 - 片材采用獨特工藝制造，可提供高水平的原纖化，克服與標準(切削或模塑)PTFE板材相關的蠕變松弛和冷流問題。 TEADIT TF 1510由填充有中空玻璃微球的純PTFE樹脂制成。

　　Tealon TF1570 |藍色四氟帶

　　Tealon TF1570填充玻璃微球，適用于腐蝕性化學應用。它符合FDA在食品和藥品應用中的服務一致性。 TF1570是易碎法蘭，搪玻璃設備或其他需要更高壓縮性的應用的首選材料。

　　Tealon TF1580 |白色四氟帶

　　Tealon TF1580(白色)填充硫酸鋇，適用于強堿性液體。它符合FDA在食品和藥品應用中的服務一致性。 1580因其對大多數化學產品的巨大耐受性而可用于廣泛的應用。它與強酸和強烈的焦散相容，使其成為Tealon家族中最多樣化的材料。白色為1580，這種材料也適用于不容許污染的工藝。 Tealon 1580符合并已獲得BAM批準用于氧氣服務。

　　Tealon TF1590 |淺黃色四氟帶

　　Tealon TF1590(Fawn)充滿了二氧化硅，可滿足各種應用需求。它適用于一般服務，強酸和適度的腐蝕性溶液。它符合FDA在食品和藥品應用中的服務一致性。 TF1590輕松通過熱壓縮測試，效果出眾。

　　TEADIT@25BI是一種多向擴展的四氟帶，由100%純PTFE(Polytetrafluorethylen)制成。整個生產過程受到最嚴格的質量控制，根據DIN EN ISO 9001和EN ISO 14001進行注冊。

　　TEADIT@25BI - 由于其出色的延展性和適應性，特別適用于補償密封區域以及所有應力敏感接頭的不規則性或損壞。特殊的制造工藝在縱向和橫向上產生幾乎相等的拉伸強度。結果，材料在壓縮下不會改變其寬度。這與普通的膨脹聚四氟乙烯膠帶形成鮮明對比!

　　由于這種特性，TEADIT 25BI非常適合用作窄密封區域的墊片材料，以及需要確定墊圈寬度(負載下)的所有應用。典型應用包括搪瓷和玻璃法蘭，熱交換器，大型法蘭和容器，壓力容器，吸濾器和過濾器等。

　　ELBE 0.300系列

　　最大Md：4.000至15.000 Nm

　　最大偏轉角度可達42°

　　特點：

　　DIN，交叉互鎖，SAE法蘭，輪轂或 - 特殊連接

　　雙/單接頭，長度延長

　　雙長度延長的關節

　　滾子軸承

　　型號：

　　ELBE 0.313

　　ELBE 0.320

　　ELBE 0.358

　　黑色的詳細信息=標準

　　橙色的信息=可能的選項

　　可選連接方式

　　1、軸連接

　　2、法蘭連接

　　德國ELBE公司建立于1919年，長期致力于傳動軸產品的開發與制造。目前德國Elbe是多家國際知名企業的合作伙伴，包括普拉塞陶依爾•法拉利•ZF•卡特彼勒•利勃海爾•多納•沃爾沃•MAN等。

　　ELBE主要產品：

　　萬向聯軸器：ELBE 0.100系列、ELBE 0.200系列、ELBE 0.300系列、ELBE 0.400系列、ELBE 0.500系列

　　精密萬向軸：ELBE 0.600系列

　　十字萬向軸：ELBE 0.700系列

　　球窩萬向軸：ELBE 0.800系列

　　產品應用:

　　ELBE產品主要應用于鐵路機械•工程機械•交通運輸車輛•農業機械•工業制造機械等。

　　替代兼容性:

　　可以根據客戶需求來制定產品特性，工廠根據產品配套靈活性進行升級，替代，從而達到現場的完美使用。

　　0.300系列有兩種配置。

　　a)與長度補償?shù)膯蝹€(gè)接頭相連的雙中心接頭。 這種安排主要是在具有鉸接轉向的施工設備上遇到的。 居中的雙聯軸器具有不需要中間軸承支撐的優點。 這導致驅動線路的安裝時間更短，從而節省了成本。

　　b)第二個配置包括兩個長度擴展的雙中心接頭。 由于兩個單個接頭之間的角度差達到約3度，因此這種配置可確保幾乎均勻的速度和扭矩傳遞。 角度的差異會造成一個小于0,0027的波動，這個數值太小，以至于可以忽略不計。 要確定波動的數量，請參閱應用指南。

　　中央雙接頭由兩個叉形部件組成，其中包括一個封閉在橡膠套中的定心裝置，以防止灰塵和潮濕。

　　ELBE 0.200系列：

　　Md Max：100至1.300 Nm

　　最大偏轉角度可達45°

　　特點：

　　帶長度補償

　　沒有鍵槽，

　　鍵槽兩側的長度可調整

　　滾針軸承

　　型號：

　　BE 0.204.100

　　ELBE 0.210.100

　　ELBE 0.206.100

　　ELBE 0.206.101

　　ELBE 0.204.103

　　ELBE 0.206.103

　　ELBE 0.206.104

　　ELBE 0.210.103

　　ELBE 0.106.010

　　ELBE 0.204.010

　　ELBE 0.204.012

　　ELBE 0.106.012

　　ELBE 0.204.400

　　ELBE 0.204.010

　　ELBE 0.106.010

　　ELBE 0.110.015

　　ELBE 0.204.410

　　ELBE 0.206.400

　　ELBE 0.206.410

　　ELBE 0.210.400

　　ELBE 0.204.403

　　ELBE 0.204.413

　　ELBE 0.206.403

　　ELBE 0.206.413

　　ELBE 0.210.403

　　ELBE 0.110.015

　　ELBE 0.110.016

　　ELBE 0.204.050

　　ELBE 0.206.050

　　ELBE 0.206.051

　　ELBE 0.210.050

　　ELBE 0.204.053

　　ELBE 0.206.053

　　ELBE 0.206.054

　　ELBE 0.210.053

　　ELBE 0.204.070

　　ELBE 0.206.070

　　ELBE 0.206.071

　　ELBE 0.210.070

　　ELBE 0.204.073

　　ELBE 0.206.073

　　ELBE 0.206.074

　　ELBE 0.210.073

　　ELBE萬向軸

　　德國ELBE公司建立于1919年，長期致力于傳動軸產品的開發與制造。目前德國Elbe是多家國際知名企業的合作伙伴，包括普拉塞陶依爾•法拉利•ZF•卡特彼勒•利勃海爾•多納•沃爾沃•MAN等。

　　ELBE主要產品：

　　萬向聯軸器：ELBE 0.100系列、ELBE 0.200系列、ELBE 0.300系列、ELBE 0.400系列、ELBE 0.500系列

　　精密萬向軸：ELBE 0.600系列

　　十字萬向軸：ELBE 0.700系列

　　球窩萬向軸：ELBE 0.800系列

　　產品應用:

　　ELBE產品主要應用于鐵路機械•工程機械•交通運輸車輛•農業機械•工業制造機械等。

　　替代兼容性:

　　可以根據客戶需求來制定產品特性，工廠根據產品配套靈活性進行升級，替代，從而達到現場的完美使用。

　　黑色的詳細信息=標準

　　橙色的細節=可能的選項

　　可選連接方式

　　1、軸連接

　　2、法蘭連接

　　0.200系列傳動軸的開發是為了滿足農業和工程設備的特殊要求以及在動力轉向軸上使用萬向軸。

　　0.200系列軸的典型特征是大的偏轉角度和較大的長度補償。

　　由于農業設備應用需要快速而簡單的安裝布置，因此不考慮法蘭版本。 而是選擇了樞紐安排。

　　根據尺寸的不同，這些傳動軸都配有滾針軸承或滾柱軸承。根據要求，0.200系列Cardan軸可以配備快速分離或夾緊裝置。 基本的設計和制造類似于0.100系列。
