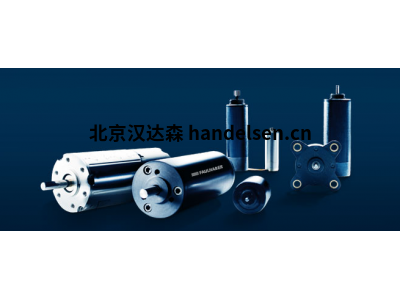

FAULHABER B-Flat無刷扁平直流和直流減速電機介紹

劉洋 QQ：2850590582   手機：17744536447 電話：010-64714988-213 傳真：010-64714988668 郵件：-@handelsen.cn

 　　FAULHABER B-Flat無刷扁平直流和直流減速電機介紹

　　極其扁平的設計。長度范圍為9 mm到22 mm

　　四磁極設計

　　使用三個數字霍爾傳感器實現電子換向

　　可集成直齒減速箱，在最小軸向長 度上實現很大減速比

　　精確的調速控制

　　KEY FEATURES

　　電機直徑 15 至 26 mm

　　電機長度 9 至 22 mm

　　額定電壓 6 - 12 V

　　轉速 不超過40 000 min-1

　　轉矩 不超過100 mNm

　　連續輸出 不超過9 W

　　直流扁平無刷微電機

　　系列 1509 ... B

　　四磁極

　　名義電壓: 6 ... 12 V

　　電流上至: 0,45 mNm

　　堵轉轉矩: 0,95 mNm

　　空載轉速: 15.000 min?¹

　　外徑: 15 mm

　　長度: 8,8 mm

　　型號實例：

　　1509T006B

　　1509T012B

　　直流扁平無刷減速電機

　　系列 1515 ... B

　　名義電壓: 6 ... 12 V

　　峰值轉矩: 50 mNm

　　減速比: 6 ... 324

　　堵轉轉矩: 0,97 mNm

　　空載轉速: 14.700 min?¹

　　外徑: 15 mm

　　長度: 15,2 mm

　　型號實例：

　　1515U006B 6:1

　　1515U006B 13:1

　　1515U006B 39:1

　　1515U006B 112:1

　　1515U006B 324:1

　　1515U012B 6:1

　　1515U012B 13:1

　　1515U012B 39:1

　　1515U012B 112:1

　　1515U012B 324:1

　　直流扁平無刷微電機

　　系列 2610 ... B

　　四磁極

　　名義電壓: 6 ... 12 V

　　電流上至: 2,87 mNm

　　堵轉轉矩: 7,54 mNm

　　空載轉速: 6.400 min?¹

　　外徑: 26 mm

　　長度: 10,4 mm

　　型號實例：

　　2610T006B

　　2610T012B

　　直流扁平無刷減速電機

　　系列 2622 ... B

　　名義電壓: 6 ... 12 V

　　峰值轉矩: 180 mNm

　　減速比: 8 ... 1.257

　　堵轉轉矩: 7,73 mNm

　　空載轉速: 6.200 min?¹

　　外徑: 26 mm

　　長度: 22 mm

　　型號實例：

　　2622S006B 8:1

　　2622S006B 22:1

　　2622S006B 33:1

　　2622S006B 112:1

　　2622S006B 207:1

　　2622S006B 361:1

　　2622S006B 814:1

　　2622S006B 1257:1

　　2622S012B 8:1

　　2622S012B 22:1

　　2622S012B 33:1

　　2622S012B 112:1

　　2622S012B 207:1

　　2622S012B 361:1

　　2622S012B 814:1

　　2622S012B 1257:1

　　扁平四磁極無刷直流伺服電機采用獨特的扁平線圈技術，使用了三個扁 平自承式銅繞組，讓驅動系統應用于極其有限的空間成為可能。這些電 機憑借其強力的稀土磁體，提供1.5 W至9 W的連續輸出功率并保證了 最低的轉動慣量。這些電機可集成同為扁平設計的減速箱，組成一個非 常緊湊的驅動系統，并增加輸出轉矩。這些電機由驅動器控制實現電子 換向，使用壽命比機械換向的電機長許多倍。

　　WITELS-ALBERT矯直機產品型號以及特點

　　A、選型參考：

　　1、名稱包括

　　2、卷筒直徑[mm]示例：123.45

　　3、尺寸[mm]示例：123.45

　　4、產品系列 (AS FX/AS PO/BKV/BR/DRS/DW/EB/EBH/ER/ERS/ERS H/HR/KV/LR/MR/NT/PR/PR NT /PS/RA/PA H PO/RB/RS/RT/RTS/SM/SPR/SR/TR/TRV)

　　5、材料(Draht/Rohr/Band/ Seil/Kabel /Profil):電線/管子/膠帶/繩子/電纜/型材

　　6、快速釋放:有/沒有

　　7、輥的數量：0/1/2/3/4/5/6/7/8/9/11/13/14/18/24/36

　　8、所有輥可調：可調/不可調

　　B、產品型號示例解析及特點：

　　產品型號示例解析：EB 5-10.0

　　膠帶和扁線矯直機

　　角色數量：5

　　尺寸：0.1-0.3毫米

　　24、產品型號示例解析：EB 5-20.0

　　膠帶和扁線矯直機

　　角色數量：5

　　尺寸：0.3-0.5毫米

　　25、產品型號示例解析：EB 5-30.0

　　膠帶和扁線矯直機

　　角色數量：5

　　尺寸：0.5-1.0毫米

　　26、產品型號示例解析：EB 5-40.0

　　膠帶和扁線矯直機

　　角色數量：5

　　尺寸：1.0-2.0毫米

　　27、產品型號示例解析：EB 5-50.0

　　膠帶和扁線矯直機

　　角色數量：5

　　尺寸：2.0-3.0毫米

　　28、產品型號示例解析：EB 5-60.0

　　膠帶和扁線矯直機

　　角色數量：5

　　尺寸：2.0-3.0毫米

　　29、產品型號示例解析：EB 5-70.0

　　膠帶和扁線矯直機

　　角色數量：5

　　尺寸：3.0-4.0毫米

　　30、產品型號示例解析：EB 7-10.0

　　膠帶和扁線矯直機

　　角色數量：7

　　尺寸：0.1-0.3毫米

　　31、產品型號示例解析：EB 7-20.0

　　膠帶和扁線矯直機

　　角色數量：7

　　尺寸：0.3-0.5毫米

　　32、產品型號示例解析：EB 7-30.0

　　膠帶和扁線矯直機

　　角色數量：7

　　尺寸：0.5-1.0毫米

　　33、產品型號示例解析：EB 7-40.0

　　膠帶和扁線矯直機

　　角色數量：7

　　尺寸：1.0-2.0毫米

　　34、產品型號示例解析：EB 7-50.0

　　膠帶和扁線矯直機

　　角色數量：7

　　尺寸：2.0-3.0毫米

　　35、產品型號示例解析：EB 7-60.0

　　膠帶和扁線矯直機

　　角色數量：7

　　尺寸：2.0-3.0毫米

　　36、產品型號示例解析：EB 7-70.0

　　膠帶和扁線矯直機

　　角色數量：7

　　尺寸：3.0-4.0毫米

　　德國Deutronic控制器ETC70H-12

　　在Deutronic創新馬達調節® d-SINUS系列是基于本領域中，竇換向速度控制器技術的狀態。與競爭對手相比，D-SINUS控制器的極其復雜的控制算法使得操作無需額外的復雜傳感器。因此，通過磁場定向控制的相電流可以實現更高程度的同步。由于正弦電流特性，與塊換向相比，效率增加并且產生的轉矩是恒定的。

　　· 無傳感器，正弦換向電機控制器，用于柔軟，穩定，安靜的電機。

　　· 無轉矩波動，高水平同步和高啟動轉矩。

　　· 效率高達95%(控制器+電機)

　　· 包裝空間低

　　· Deutronic DBL1600-14

　　· Deutronic DBL1600-14-B

　　· Deutronic DBL1600/3W-14-B-HAN

　　· Deutronic DBL1800/3W-14-B-HAN

　　· Deutronic DBL1200-14

　　· Deutronic DBL1200-14-B

　　· Deutronic DBL1200-28

　　· Deutronic DBL1200-28-B

　　· Deutronic DBLW1200-14

　　· Deutronic DBL1200/3W-14-B-HAN

　　· Deutronic DBL1200HV-60

　　· Deutronic DBL1050-14

　　· Deutronic DBL1050-14-B

　　· Deutronic DBL1050/3W-14-B-HAN

　　· Deutronic DBL500-14/LTC

　　· Deutronic DBL800-14

　　· Deutronic DBL800-14-B

　　· Deutronic DBL800-58

　　· Deutronic DBL800-14-M

　　· Deutronic DBL800-58-M

　　· Deutronic DBL800IP-14-M 64

　　電纜固定頭類型CR參數介紹

　　1. 壓蓋具有“CROCLOCK®”，單向夾緊

　　2. 等級：IP66&IP68(50米-7天)，Type 4X&DTS01：1991

　　3. 工作溫度：氯丁橡膠密封圈-35°C至+ 90°C

　　4. 硅膠密封圈-60°C至+ 180°C

　　5. 材料：黃銅或不銹鋼

　　6. 電鍍：化學鎳

　　主要特點/供應

　　多功能和

　　多用途解決方案A * RCC，A * RCM，A * RCF和LT-C等新型創新壓蓋樣式為導管安裝提供了更多的多功能性。CR-S * M與市場上的其他壓蓋不同，被稱為“導管塞盒”，可有效阻止任一方向的爆炸。Peppers還將其創的CROCLOCK®單向夾緊系統和防洪保護概念集成到各種壓蓋設計中，以確保完成更多的安裝而不會出錯。

　　減少了安裝時間和成本

　　帶有Peppers T-1000化合物的Peppers屏障密封套可使導體在一個小時內端接到設備內。在四個小時后，可以檢查復合室并為設備通電。我們創新的阻隔室提供的電纜接受度比競爭對手的設計平均大17%，從而允許使用較小的密封套，從而大大降低了成本。

　　壓蓋和外殼附件

　　胡椒提供了完整的危險區域連通性解決方案，以補充其廣泛的壓蓋。流行的外殼附件包括適配器和異徑管，限位塞，通氣孔，直角適配器等，所有這些都具有多種螺紋轉換選項，例如公制，NPT和PG等。專門用于Peppers壓蓋的壓蓋配件包括鎖緊螺母，密封墊圈，鋸齒形墊圈，接地標簽和導流罩。無論您需要什么安裝，我們都能滿足您的要求

　　E型電纜固定頭

　　帶專用鎧裝夾層的鎧裝電纜雙壓縮壓蓋我按了“ dopia tenuta tipo”(“ E”)標準，要求防爆，防爆，Exspirazione ristretta，Ex和防塵保護。每組氣體IIA，IIB和IIC的聲納每1區2 1，每組polveri IIIA，IIIB和IIIC的聲納21到22。按照Zona Class I的安裝證書級別，按照每個導航引擎的NEC e CEC級別的等級分別進行I類和Div 2類。Forniscono a Tenuta Ex d&IP controllat??a sulla guaina interna del cavo，un sigillo environmentalale sulla guaina esterna e un rimovibile sistema di bloccaggio specifico per armatura per cavi armati a filo(W)，treccia / nastro(X)。Laghiandolaèstata testata IP66和IP68，是一種50微米標準的可維護性O形圈IP量規。整體地球“ IE”

　　E型電纜固定頭

　　產品描述

　　1. 壓蓋具有裝甲特定的夾緊力

　　2. 等級：IP66和IP68(50米-7天)，Type 4X

　　3. 工作溫度：氯丁橡膠密封圈-35°C至+ 90°C

　　4. 硅膠密封圈-60°C至+ 180°C

　　5. 材料：鋁，黃銅或不銹鋼

　　6. 電鍍：化學鎳

　　A型電纜固定頭

　　鎧裝和非鎧裝電纜的單壓蓋

　　“ E”型雙壓縮壓蓋已通過防火防爆，增強安全防爆，限制呼吸防爆和防塵防爆的認證。它們適用于IIA，IIB和IIC氣體組的1區和2區，另外適用于IIIA，IIIB和IIIC組粉塵的20、21和22區。還通過了NEC和CEC認證的I類1區和I 2類Div 2安裝，可用于船用船上電纜和托盤電纜。它們在電纜內護套上提供受控的Ex d和IP密封，在外護套上提供環境密封，以及可拆卸的鎧裝專用夾緊系統，用于鎧裝電線(W)，編織層/膠帶(X)。壓蓋已通過IP66和IP68的50米測試，并在公制入口螺紋上帶有IP O形圈密封。

　　A型電纜固定頭

　　產品描述

　　1. 壓蓋具有裝甲特定的夾緊力

　　2. 等級：IP66和IP68(50米-7天)，Type 4X

　　3. 工作溫度：氯丁橡膠密封圈-35°C至+ 90°C

　　4. 硅膠密封圈-60°C至+ 180°C

　　5. 材料：鋁，黃銅或不銹鋼

　　6. 電鍍：化學鎳

　　電纜固定頭類型CR

　　帶“CROCLOCK®”的鎧裝電纜雙壓縮壓蓋“ CR”型密封套通過了防爆Ex d，安全性Ex e增強，呼吸受限Ex nR和防塵Ex ta認證。它們適合在1區和2區使用，用于Gorups IIA，IIB和IIC，另外還可以在20、21和22區使用，用于粉塵Gorups IIIA，IIIB和IIIC。還通過了NEC和CEC認證的I類1區和Calss 1 Div 2安裝，可用于船用船上電纜和托盤電纜。它們在電纜內護套上提供了受控的Ex d和IP位移密封，從而大程度地減少了表現出“冷流”特性的電纜的損壞，在外護套上采用了環境密封以及“CROCLOCK®”這是一種獨特的不可逆的多股夾緊系統，編織和帶鎧裝電纜。壓蓋可將IP66和IP68保持在50米以下，并且無需使用額外的密封圈即可防雨淋。它在公制入口螺紋上標有IP O型圈密封。選件可用于引線護套，LSOH電纜和極端溫度應用。

　　萬向軸聯軸器 0.300系列 型號ELBE 0.313.115

　　最大Md：4.000至15.000 Nm

　　最大偏轉角度可達42°

　　特點：

　　DIN，交叉互鎖，SAE法蘭，輪轂或 - 特殊連接

　　雙/單接頭，長度延長

　　雙長度延長的關節

　　滾子軸承

　　Elbe萬向軸有9個系列：

　　1.ELBE 精密萬向軸 0.600系列

　　2.ELBE 球窩萬向軸 0.800系列

　　3.ELBE 十字萬向軸 0.700系列

　　4.ELBE 萬向聯軸器:ELBE 0.100系列、ELBE 0.200系列、ELBE 0.300系列、ELBE 0.400系列、ELBE 0.500系列、ELBE 0.900系列

　　1.ELBE精密萬向軸0.600系列：

　　當確保高速(高達5000 rpm)的精確動力傳輸時，請使用符合DIN 808標準的精密滾針軸承接頭和軸。

　　硬化和研磨的彈性體軸頸位于密封的滾針軸承襯套中

　　由于采用高質量的特種滾子軸承潤滑脂進行永久潤滑，所以接頭完全免維護，因此最好用于機械工程領域

　　與滑動軸承支撐接頭相比，相當大的優勢是在給定的偏轉角度下具有極高的效率。

　　有關使用滾針軸承精密接頭和軸的更多信息，請參見技術附件第8章的“使用說明”。

　　還提供了表面細化過程的信息。

　　ELBE 0.600系列：型號：ELBE 0.616.100

　　Md Max：6到250 Nm

　　最大偏轉角度45°

　　加速到5.000轉

　　ELBE 0.600特點：

　　標準孔，DIN 6885型內孔，內六角孔

　　快速連接

　　長度補償可選

　　精密萬向接頭

　　滾針軸承

　　材料：鋼

　　2. 球窩萬向軸 0.800系列 型號：ELBE 0.820.100

　　ELBE 0.800系列球窩關節和軸由滑動軸承支撐，只能在低速下使用

　　允許的最大速度取決于偏轉角度和負載，但不應超過500 rpm。

　　我們強烈建議在不確定情況下咨詢我們的技術咨詢服務

　　與萬向節不同，球窩關節不能承受軸向應力。

　　為確保無故障運行，接頭必須始終充分潤滑。 這也可以通過使用油脂或油填充的波紋管來完成

　　關于使用球窩關節和軸的進一步信息可以在技術附件第8章的“關于使用的信息”中找到。

　　提供有關表面再生過程的信息。

　　通用技術數據

　　ELBE0.800系列：

　　最大。 傾斜角度：35°

　　扭矩范圍：高達1370 Nm

　　材料：11SMnPb 30 k

　　材料編號1.0718

　　特殊材料：X 17 CrNi 16-2

　　材料編號1.4057(耐腐蝕和耐酸)

　　3. 十字萬向軸 0.700系列 型號：ELBE 0.716.100、0.740.100

　　根據DIN 808的萬向節和萬向軸由滑動軸承重新支撐，因此它們的使用僅限于低速驅動器。

　　各自允許的最大轉速取決于偏轉角度和負載，但不得超過1000 rpm。

　　我們強烈建議在不確定情況下咨詢我們的技術咨詢服務

　　為確保無故障運行，接頭必須始終充分潤滑。 這也可以通過波紋管和油脂填充來完成。

　　關于使用萬向節和萬向軸的更多信息，請參見技術附件第8章的“使用信息”。

　　提供表面細化過程的信息。

　　一般技術說明

　　生產系列0.700：

　　最大。 偏轉角度：45°

　　扭矩范圍：高達450 Nm

　　材料：11SMnPb 30 k

　　材料編號1.0718

　　特殊材料：X 17 CrNi 16-2

　　材料編號1.4057(耐腐蝕和耐酸)

　　有關更多詳細信息，請參閱

　　4.萬向聯軸器 0.100系列 型號：Elbe 0.110.050、0.110.051

　　扭矩范圍：250 bis 35.000 Nm

　　最大偏轉角度可達35°

　　DIN，交叉互鎖，SAE法蘭，輪轂或 - 特殊連接

　　無長度補償萬向節

　　具有長度補償?shù)穆?lián)合中間軸

　　滾子/或滾針軸承

　　5. 萬向聯軸器 0.200系列 型號ELBE 0.204.100

　　Md Max：100至1.300 Nm

　　最大偏轉角度可達45°

　　特點：

　　帶長度補償

　　沒有鍵槽，

　　鍵槽兩側的長度可調整

　　滾針軸承

　　6. 萬向軸聯軸器 0.300系列 型號ELBE 0.313.115

　　最大Md：4.000至15.000 Nm

　　最大偏轉角度可達42°

　　特點：

　　DIN，交叉互鎖，SAE法蘭，輪轂或 - 特殊連接

　　雙/單接頭，長度延長

　　雙長度延長的關節

　　滾子軸承

　　7. 萬向軸聯軸器 0.400系列 型號ELBE 0.403.300

　　通用技術數據：

　　最大傾斜角度：高達55°

　　扭矩范圍：高達6100 Nm

　　HUB連接

　　叉軸連接

　　8. 萬向軸聯軸器0.500系列 型號ELBE 0.509.021

　　通用技術數據：

　　最大傾斜角度：最大50°

　　扭矩范圍：高達16900牛米

　　叉軸設計

　　9. ELBE 0.900 系列的制造過程及其所有優點與0.100系列的描述完全相同。

　　這種翼型的主要優點是由軸承座的鑰匙和法蘭的鍵槽所產生的正向連接。因此，與摩擦連接相比，扭矩傳遞更加明確

　　用于將萬向節安裝到萬向節的四個螺釘可以快速裝配和拆卸。

　　ELBE 0.900 系列： 型號ELBE 0.950.110、 0.980.130

　　Md Max：2.500至13.200 Nm

　　最大偏轉角度可達30°

　　特點：

　　永式，更大的擴展

　　翼式，管式

　　翼型，短型

　　永式，聯合

　　滾子軸承

　　ELBE 0.300系列

　　最大Md：4.000至15.000 Nm

　　最大偏轉角度可達42°

　　特點：

　　DIN，交叉互鎖，SAE法蘭，輪轂或 - 特殊連接

　　雙/單接頭，長度延長

　　雙長度延長的關節

　　滾子軸承

　　型號：

　　ELBE 0.313

　　ELBE 0.320

　　ELBE 0.358

　　黑色的詳細信息=標準

　　橙色的信息=可能的選項

　　可選連接方式

　　1、軸連接

　　2、法蘭連接

　　德國ELBE公司建立于1919年，長期致力于傳動軸產品的開發與制造。目前德國Elbe是多家國際知名企業的合作伙伴，包括普拉塞陶依爾•法拉利•ZF•卡特彼勒•利勃海爾•多納•沃爾沃•MAN等。

　　ELBE主要產品：

　　萬向聯軸器：ELBE 0.100系列、ELBE 0.200系列、ELBE 0.300系列、ELBE 0.400系列、ELBE 0.500系列

　　精密萬向軸：ELBE 0.600系列

　　十字萬向軸：ELBE 0.700系列

　　球窩萬向軸：ELBE 0.800系列

　　產品應用:

　　ELBE產品主要應用于鐵路機械•工程機械•交通運輸車輛•農業機械•工業制造機械等。

　　替代兼容性:

　　可以根據客戶需求來制定產品特性，工廠根據產品配套靈活性進行升級，替代，從而達到現場的完美使用。

　　0.300系列有兩種配置。

　　a)與長度補償?shù)膯蝹€接頭相連的雙中心接頭。 這種安排主要是在具有鉸接轉向的施工設備上遇到的。 居中的雙聯軸器具有不需要中間軸承支撐的優點。 這導致驅動線路的安裝時間更短，從而節省了成本。

　　b)第二個配置包括兩個長度擴展的雙中心接頭。 由于兩個單個接頭之間的角度差達到約3度，因此這種配置可確保幾乎均勻的速度和扭矩傳遞。 角度的差異會造成一個小于0,0027的波動，這個數值太小，以至于可以忽略不計。 要確定波動的數量，請參閱應用指南。

　　中央雙接頭由兩個叉形部件組成，其中包括一個封閉在橡膠套中的定心裝置，以防止灰塵和潮濕。

　　ELBE 0.200系列：

　　Md Max：100至1.300 Nm

　　最大偏轉角度可達45°

　　特點：

　　帶長度補償

　　沒有鍵槽，

　　鍵槽兩側的長度可調整

　　滾針軸承

　　型號：

　　BE 0.204.100

　　ELBE 0.210.100

　　ELBE 0.206.100

　　ELBE 0.206.101

　　ELBE 0.204.103

　　ELBE 0.206.103

　　ELBE 0.206.104

　　ELBE 0.210.103

　　ELBE 0.106.010

　　ELBE 0.204.010

　　ELBE 0.204.012

　　ELBE 0.106.012

　　ELBE 0.204.400

　　ELBE 0.204.010

　　ELBE 0.106.010

　　ELBE 0.110.015

　　ELBE 0.204.410

　　ELBE 0.206.400

　　ELBE 0.206.410

　　ELBE 0.210.400

　　ELBE 0.204.403

　　ELBE 0.204.413

　　ELBE 0.206.403

　　ELBE 0.206.413

　　ELBE 0.210.403

　　ELBE 0.110.015

　　ELBE 0.110.016

　　ELBE 0.204.050

　　ELBE 0.206.050

　　ELBE 0.206.051

　　ELBE 0.210.050

　　ELBE 0.204.053

　　ELBE 0.206.053

　　ELBE 0.206.054

　　ELBE 0.210.053

　　ELBE 0.204.070

　　ELBE 0.206.070

　　ELBE 0.206.071

　　ELBE 0.210.070

　　ELBE 0.204.073

　　ELBE 0.206.073

　　ELBE 0.206.074

　　ELBE 0.210.073

　　ELBE萬向軸

　　德國ELBE公司建立于1919年，長期致力于傳動軸產品的開發與制造。目前德國Elbe是多家國際知名企業的合作伙伴，包括普拉塞陶依爾•法拉利•ZF•卡特彼勒•利勃海爾•多納•沃爾沃•MAN等。

　　ELBE主要產品：

　　萬向聯軸器：ELBE 0.100系列、ELBE 0.200系列、ELBE 0.300系列、ELBE 0.400系列、ELBE 0.500系列

　　精密萬向軸：ELBE 0.600系列

　　十字萬向軸：ELBE 0.700系列

　　球窩萬向軸：ELBE 0.800系列

　　產品應用:

　　ELBE產品主要應用于鐵路機械•工程機械•交通運輸車輛•農業機械•工業制造機械等。

　　替代兼容性:

　　可以根據客戶需求來制定產品特性，工廠根據產品配套靈活性進行升級，替代，從而達到現場的完美使用。

　　黑色的詳細信息=標準

　　橙色的細節=可能的選項

　　可選連接方式

　　1、軸連接

　　2、法蘭連接

　　0.200系列傳動軸的開發是為了滿足農業和工程設備的特殊要求以及在動力轉向軸上使用萬向軸。

　　0.200系列軸的典型特征是大的偏轉角度和較大的長度補償。

　　由于農業設備應用需要快速而簡單的安裝布置，因此不考慮法蘭版本。 而是選擇了樞紐安排。

　　根據尺寸的不同，這些傳動軸都配有滾針軸承或滾柱軸承。根據要求，0.200系列Cardan軸可以配備快速分離或夾緊裝置。 基本的設計和制造類似于0.100系列。

　　EMMEGI 風冷油熱交換器產品參數介紹

　　材質：“長壽命”鋁

　　工作壓力：20bar

　　通風類型 /單相230V交流50Hz /三相230/400V交流50/60Hz，12 - 24V DC /液壓 GR.1- Gr.2- Gr.3

　　液體輸送：從5l/m 到520l/m

　　容量：2,75千瓦/℃

　　標準配備：支撐腳

　　可選設備：可安裝可調式溫控器0-120℃或者 恒溫控制器

　　自1975年開始，意大利EMMEGI便開始專業設計和生產熱交換器，適用于工業裝備，行走機械，建筑機械，空壓機，發動機，液壓系統等領域。

　　1998年 EMMEGI 獲得 歐洲UNI EN ISO 9001/2000 質量認證。

　　30多年來的熱交換器設計和生產經驗使得EMMEGI公司積累了先進的技術，制造出來的熱交換器能夠滿足世界市場日益增長的多樣化需求。

　　EMMEGI公司高質量標準的產品使得EMMEGI公司在世界熱交換器產品領域有著強大的競爭力，并成為該領域的佼佼者,領先的工業用熱交換器制造商,產品銷往世界各地。

　　關于空氣--油換熱器

　　空氣--油熱交換器使用強迫的通風冷卻的液壓油和液壓油?？捎糜谝苿右簤簯棉r(nóng)場機械和地球移動器、 壓縮機、 機床和注塑機等。EmmegiI 空氣油換熱器用于冷卻油液壓系統使用的冷卻劑和經過輻射通過由電動或液壓馬達風扇的空氣。

　　關于水--油換熱器

　　也稱為水--油換熱器是管殼式換熱器。用于食品的東西機械、 海洋和工業設施、 機床、 壓縮機和發電機組。

　　EMMEGI 水油換熱器用于冷卻油液壓系統在返回行的系統上。

　　自主換熱器

　　在液壓回路中使用換熱器不能上的安裝位置由于錘擊和高差流動在等電梯的電路返回線路 / 電梯、 機床、 工業機械。

　　組合換熱器

　　用來冷卻發動機水和液壓油。在壓縮機中使用。

　　Emmegi 自置居所津貼 TK 換熱器

　　綜合的浪涌坦克將包含在此換熱器，用來冷卻閉式液壓系統如在移動中的機器和卡車混合器上找到。

　　自定義換熱器

　　具體液壓冷卻 needscan 處理自定義內置熱交換器。

　　Emmegi 換熱器陣容：

　　Emmegi 2000 K 系列換熱器

　　Emmegi MG 系列水油換熱器

　　Emmegi 自置居所津貼 TK 系列熱交換器

　　自置居所津貼 TK 系列熱交換器，配有集成的調壓，用于冷卻閉合回路液壓裝置。

　　自置居所津貼 Emmegi 系列換熱器

　　Emmegi 自置居所津貼緊湊系列換熱器

　　Emmegi 2000KBV 系列熱交換器

　　Emmegi 系列換熱器

　　EMMEGI 產品

　　EMMEGI 風冷油熱交換器

　　EMMEGI 冷水油熱交換器

　　EMMEGI 熱交換器組合應用行走機械

　　EMMEGI 自動冷卻系統

　　EMMEGI 熱交換器組合應用空壓機

　　EMMEGI HPATK系列熱交換器

　　EMMEGI 用戶定制熱交換器

　　EMMEGI 風冷油熱交換器 用于冷卻 連續工作在惡劣工作條件下的節氣，通過強制通風來冷卻機器的液壓油或者其他液體。

　　EMMEGI風冷油熱交換器品類選擇多樣，產品高效，而且EMMEGI產品所選用的材質可保證用戶得到可信賴的產品。

　　EMMEGI 風冷油熱交換器適用范圍

　　行走機器(推土 - 農業機械)

　　液壓裝置

　　壓縮機

　　專用車輛

　　機床

　　注塑機

　　MG2005K

　　MG2010K

　　MG2015K

　　MG2020K

　　MG2024K

　　MG2030K

　　MG2040K

　　MG2050K

　　MG2020 2KS

　　MG2024 2KS

　　MG2030 2KS

　　MG2040 2KS

　　MG2050K 2PASS

　　MG2010K 2PASS

　　MG2015K 2PASS

　　MG2020K 2PASS

　　MG2024K 2PASS

　　MG2030K 2PASS

　　MG2040K 2PASS

　　MG2015K By-Pass

　　MG2020K By-Pass

　　MG2024K By-Pass

　　MG2030K By-Pass

　　MG2040K By-Pass

　　HPA 12 COMPACT

　　HPA 18 COMPACT

　　HPA 24 COMPACT

　　HPA 30 COMPACT

　　HPA 36 COMPACT

　　HPA 42 COMPACT

　　HPA 50 COMPACT

　　HPA 52 COMPACT

　　HPA 24 2 PASS COMPACT

　　HPA 30 2 PASS COMPACT

　　HPA 36 2 PASS COMPACT

　　HPA 42 2 PASS COMPACT

　　HPA 50 2 PASS COMPACT

　　HPA 52 2 PASS COMPACT

　　HPA 30/2 COMPACT

　　HPA 36/2 COMPACT

　　HPA 42/2 COMPACT

　　HPA 50/2 COMPACT

　　HPA 52/2 COMPACT
