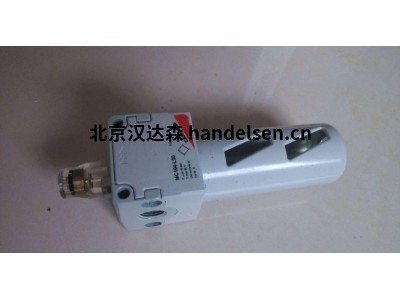

意大利Camozzi康茂盛MC104-V01

 意大利Camozzi康茂盛MC104-V01

為二位三通直動式電磁閥，可提供常閉（NC）或常開 （NO）的機能。閥體上帶有手動裝置，可方便地進行調試。板式安裝可選擇單閥座或氣路 板。 注：電磁閥需單獨選配插座。如需應用于交流電壓，可選擇帶橋式整流功能的125- 900 型插座（詳細參數可參閱 2/1.15.05）。

接口 M5（單閥座）或 ø3、ø4 快插接頭（氣路板）

氣動參數   ：

閥位機能   ：二位三通（常閉和常開）

工作方式   ：直動截止式

安裝方式   ：用螺釘安裝在閥板上，閥板安裝面符合 ISO 15218 標準

公稱直徑   ：0.8 ... 1.5 mm

公稱流量   ：14 ... 35 Nl/min

kv (l/min) ：0.21 ... 0.54

工作壓力   ：0 ÷ 3 ... 10 bar

工作溫度   ：0 ÷ 50°C

介質       ：經過濾的壓縮空氣（過濾精度等級符合 ISO 8573-1 5.4.4）或惰性氣體

響應時間 (ISO 12238) ：打開 < 10 ms，關閉 < 15 ms

手控裝置   ：單穩按鈕式

安裝位置   ：任意

與介質接觸的材料

閥體    ：工程塑料（PBT）

密封件  ：丁腈橡膠，氟橡膠

內部零件：不銹鋼

電氣參數

電壓      ：12 ... 110V DC，24 ... 110V AC 50/60 Hz

電壓允差  ：±10%

功率消耗  ：2 W - 1 W（僅限 24V DC）

工作循環  ：100%，連續工作

電氣連接  ：工業標準插座（9.4 mm）

防護等級  ： IP65（帶插座）

德國CONATEX公司主要生產熱電偶、熱電阻等一次儀表、生產的裝配式熱電偶采用國際IEC標準。同時，采用機械電子工業部熱電偶統一設計的系列、型號。

熱電偶

熱電偶

CONATEX熱電偶概述編輯

CONATEX熱電偶作為測量溫度的變送器通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從0℃到1800℃范圍的液體、蒸汽和氣體介質以及固體的表面溫度。裝配熱電偶通常由感溫元件、安裝固定裝置和接線盒等主要部件組成。



產品

以下是產品組概述:



熱元素

電阻溫度計

專用冷卻器

附件(附件)

測控設備



CONATEX帶絕緣層或不帶絕緣層的熱線和熱電偶。

l根據DIN EN 60584-1的熱電偶組合

Cu-CuNi，T型

NiCr-CuNi，E型

Fe-CuNi，J型

NiCr-Ni，K型

NiCrSi-NiSi，N型

Pt10Rh-Pt，S型

Pt13Rh-Pt，R型

Pt30Rh-Pt6Rh，B型

l根據DIN 437101的熱電偶組合）

Cu-CuNi，U型

Fe-CuNi，L型

l適用于高溫范圍的熱電偶組合

? W5Re-W26Re，類型C

W3Re-W25Re，類型D

l符合國際標準的熱電偶組合

? 例如 ANSI MC 96.1

和特殊合金

T1 / 1熱線，非絕緣



T1熱線和熱電偶

l T1 / 2絕緣熱線

熱線類型：J，L，T，U，K，N，E

導熱線?：0.2 / 0.5 / 0.8 / 1.0 / 1.38毫米

版本：單導體或雙導體

絕緣：最大PVC + 105度

? 硅膠最大 + 200°攝氏度

? 鐵氟龍最大 + 260°C

? 玻璃絲最大 + 400°攝氏度

特殊玻璃絲最大 + 600°攝氏度

? 石英纖維最大 + 1000°C

陶瓷纖維最大 + 1200度

l T1 / 3熱電偶，帶絕緣層或不帶絕緣層

熱電偶類型：J，L，T，U，K，N，E，S，R，B

熱線直徑：0.35 / 0.5 / 1.0 / 1.38 / 1.5 / 2.0 / 2.5 / 3.0 mm





ConATEX TM12J05JA0

ConATEX TM12J10JA0

ConATEX TM12K05JA0

ConATEX TM12K10JA0

ConATEX TM12J05JJ0

ConATEX TM12J10JJ0

ConATEX TM12K05JJ0

ConATEX TM12K10JJ0

ConATEX TM12J05SA0

ConATEX TM12J10SA0

ConATEX TM12K05SA0

ConATEX TM12K10SA0

ConATEX TM12J05SS0

ConATEX TM12J10SS0

ConATEX TM12K05SS0

ConATEX TM12K10SS0

ConATEX TM12J05GS0

ConATEX TM12J10GS0

ConATEX TM12K05GS0

ConATEX TM12K10GS0

ConATEX TM12J02TA0

ConATEX TM12J05TA0

ConATEX TM12K02TA0

ConATEX TM12K05TA0

ConATEX TM12J02TG0

ConATEX TM12J05TG0

ConATEX TM12K02TG0

ConATEX TM12K05TG0

ConATEX TM12J02TT0

ConATEX TM12J05TT0

ConATEX TM12K02TT0

ConATEX TM12K05TT0

ConATEX TM12K08KB0

ConATEX TM12K10KB0

ConATEX TM12N08KB0

ConATEX TM12N10KB0

ConATEX TM12K08KK0

ConATEX TM12K10KK0

ConATEX TM12N08KK0

ConATEX TM12N10KK0

ConATEX TM12K08FB0

ConATEX TM12K10FB0

ConATEX TM12N08FB0

ConATEX TM12N10FB0

ConATEX TM12K08FF0

ConATEX TM12K10FF0

ConATEX TM12N08FF0

ConATEX TM12N10FF0

ConATEX TM12J05HB0

ConATEX TM12J10HB0

ConATEX TM12K05HB0

ConATEX TM12K10HB0

ConATEX TM12N05HB0

ConATEX TM12N10HB0

ConATEX TM12J05HH0

ConATEX TM12J10HH0

ConATEX TM12K05HH0

ConATEX TM12K10HH0

ConATEX TM12N05HH0

ConATEX TM12N10HH0

ConATEX TM12J02GA2

ConATEX TM12J05GA2

ConATEX TM12J10GA2

ConATEX TM12K02GA2

ConATEX TM12K05GA2

ConATEX TM12K10GA2

ConATEX TM12J02GG2

ConATEX TM12J05GG2

ConATEX TM12J10GG2

ConATEX TM12K02GG2

ConATEX TM12K05GG2

ConATEX TM12K10GG2

ConATEX TM12J02GG0

ConATEX TM12J05GG0

ConATEX TM12J10GG0

ConATEX TM12K02GG0

ConATEX TM12K05GG0

ConATEX TM12K10GG0
