FIBRO PLAN應用介紹

劉洋 QQ：2850590582   手機：17744536447 電話：010-64714988-213 傳真：010-64714988668 郵件：-@handelsen.cn

　　應用范圍

　　? 全方位可廣泛應用于各種(情況)應用

　　? 可作為單軸或多軸聯動

　　? 傳輸負載可達20噸

　　? 非常適合旋轉銑削和聯動加工

　　? 臺面直徑160-3000毫米的極致尺寸范圍

　　優勢特性

　　可調節的驅動螺桿有著極高的驅動扭矩和極短的回程間隙

　　? 對于巨大工作空間而言極小的結構

　　? 為達到極高剛度進行了能流優化設計

　　? 加載的軸向/徑向軸承(適有著)具有高抗彎剛度和極好的平面及圓形加工精度

　　? 高分辨率編碼器，出色的定位精度(高達±2")和重復精度(高達±0.25")

　　? 液壓分度臺鎖緊裝置有超大切向剛度，不受驅動裝置部件壓力作用

　　? 經過幾十年驗證，因其極佳的運行可靠性而聞名。

　　FIBROPLAN®蝸桿減速機數控回轉工作臺

　　運輸負荷高達20噸

　　非常適合于各種各樣的應用程序

　　可用作單軸或多軸組合

　　非常適合旋轉銑削和同時加工

　　桌面尺寸范圍從160到3000毫米

　　提供水平和垂直版本

　　18種尺寸

　　FIBROPLAN®一覽

　　FIBROPLAN數控回轉工作臺的特點是數控可控的圓弧銑削和定位運動。 它們被用于各種機床類型，由機床內的驅動單元或單獨的CNC控制器控制。 具有剛性機械結構的現代設計與高品質的驅動和控制元件相結合，具有極大的優勢。

　　FIBROPLAN生產程序提供了廣泛的類型，尺寸和性能規格，并為每個應用程序提供理想的產品選擇。 以下樣式可用：

　　1、 標準樣式主要設計為水平使用(相對于桌面的表面)。 結構設計緊湊，高度保持非常低。 這確保了機床工作空間的最大利用率和最高的剛性。 在尺寸2至4的情況下，由于第二安裝表面，可以垂直使用

　　2、 垂直樣式主要設計為垂直使用(相對于桌面的表面)。 結構設計緊湊，中心高度相對較低。 垂直轉臺在高度方面與臺面軸承配合。 水平使用也是可能的。

　　3、 多軸設計，例如5軸加工和復雜角度的加工任務。 帶有托盤夾緊裝置的設計，用于調節托盤和機器集成設計。 對于所有的應用，我們提供合格的咨詢。

　　FIBROPLAN數控回轉工作臺包括一個基本單元，主要機械部件，外殼，臺面，軸承和齒輪箱，附加組件，液壓夾緊，測量系統和驅動電機。 NC控制和全面附件等可選附件可以擴展為完整的數控旋轉和定位軸。

　　可自由選擇的角度步驟靈活定位

　　定位精度與測量系統相應的選擇和安排高達±10“ (間接)或±2.5“(直接)

　　由于徑向和面部跳動的高精度，由于選擇，預加載徑向/軸向組合軸承的最大可能的直徑

　　預裝徑向/軸向最大直徑的組合軸承

　　適應高機械力和扭矩

　　用于增加靜力強度的液壓工作臺夾具，同時解除齒輪系統

　　可靠的同步加工由于預加載軸承和可調節的蝸桿傳動裝置，可實現接近零的反沖

　　由于精心的結構設計，操作安全性高，使用壽命長

　　由于終身潤滑，維護成本低

　　種類繁多的批量生產的標準型號可以從模塊化的輔助系統中選擇

　　多軸設計和幻燈片組合設計托盤燈

　　設備和托盤特殊應用的特殊解決方案

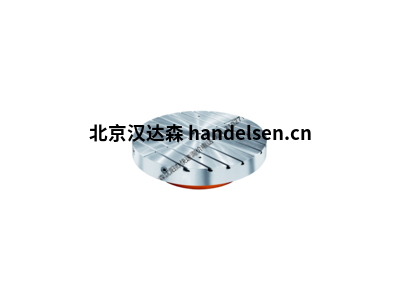

　　FIBROPLAN®標準水平使用位置

　　FIBROPLAN®垂直型
