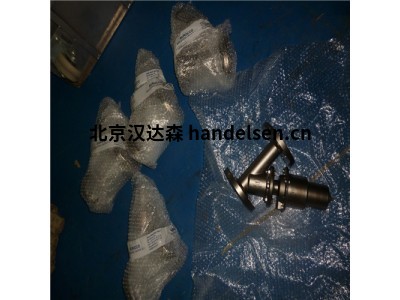

burocco閥門1000系列產品參數介紹

楊文輝 QQ：2850590598   手機：18301216381 電話：010-64717020-118 傳真：010-84786709-666 郵件：sales11@handelsen.cn

　　這種控制閥包括實體型與緊湊型 兩種形狀。

　　適于控制：蒸汽、水、腐蝕性介質、其他等

　　類型

　　自由流量時為雙通

　　規格

　　DN8-50(1/4″-2″)

　　壓力等級

　　PN16 (法蘭/焊接 BW)

　　PN25 (螺紋/焊接 SW)

　　流量系數(cv)

　　在2-53之間

　　閥體/閥座

　　AISI 316/316L不銹鋼

　　閥芯

　　AISI316L 不銹鋼+PTFE或PTFE/CG塑料材質插件(軟密封)

　　AISI316L 不銹鋼(金屬密封)

　　等百分比、線性或者快速打開特性

　　密封等級(符合UNI EN1349)

　　VI級(軟質)

　　IV級(金屬)

　　端連接(1)

　　螺紋連接 FF G1/4″-2″

　　焊接連接 BW、SW

　　法蘭鉆孔 PN16/ANSI 150(DN15-50)

　　執行機構

　　隔膜式正向/反向氣動作用板(最大3bar)，采用烤漆鐵或者不銹鋼

　　規格：S200(Φ205mm)、S275(Φ275mm)

　　閥軛

　　AISI304不銹鋼

　　附件

　　定位器、I/P轉換器、微動開關、接近傳感器、過濾器等。

　　工作溫度

　　在-30℃至+200℃之間

　　注釋

　　(1)根據客戶要求，可提供其他類型的端連接。

　　有關閥門選型及規格確定情況，請聯系我公司技術部

　　工作控制方式

　　2V-NC常閉(空氣打開，直通閥)

　　2V-NO常開(空氣關閉，直通閥)

　　3V-分流/合流閥

　　尺寸

　　DN15-DN100(1)]

　　壓力等級

　　PN16-PN40

　　閥體材料：

　　球墨鑄鐵 GS400-12(環氧清漆)PN16

　　碳鋼 ASTM A216 WCB (環氧清漆)PN40

　　不銹鋼 AISI316 PN40

　　閥座

　　AISI316L 號不銹鋼

　　連接端

　　法蘭 PN16，PN40(2)-凸面(RF)UNI2229

　　閥蓋

　　符合ASTMA105、AISI420、AISI316鋼標準

　　閥塞

　　等百分比、線性、V型端、小流量、在導向件控制下進入上部。

　　AISI 316L 帶PTFE-PTFE/GG插芯(軟質密封)

　　AISI 316L帶高性能聚合物插芯(HPP)

　　AISI 316(金屬密封)

　　自調節填料箱

　　STD-PTFE 材質 “V”形環+石墨環

　　LTS-純PTFE “V”形環

　　閥殼

　　球墨鑄鐵 GS400-12(環氧清漆)

　　伺服控制器

　　正反向氣動作用板(最大 2.5bar)，采用FE沖壓板(環氧清漆)

　　規格：S.200\S.275\S.340\S.430

　　標準彈簧范圍：3-15psi、6-18psi、6-30psi

　　電流設備：行程指示器

　　附件：手動控制用手輪、電動定位器、氣動定位器、閥門行程末端微動開關、接近傳感器、減壓過濾器、轉換器。

　　密封等級

　　符合UNI EN1349標準的規定

　　軟密封 VI級

　　金屬密封 IV級

　　使用限制

　　采用球墨鑄鐵閥體的閥門：最低溫對-5℃，最高溫度180℃;

　　采用WCB鋼閥體的閥門:最低溫對-5℃，最高溫度200℃

　　采用AISI316 鋼閥體的閥門：最低溫對-20℃，最高溫度200℃

　　使用環境

　　注釋

　　(1)根據客戶要求，可提供更大規格或者小CV(流量)的閥門

　　(2)根據客戶要求，可提供其他類型的端連接
