ZIMM螺旋千斤頂?shù)募夹g(shù)參數

您應該使用ZIMM的產品配置器！該工具可實現省時，舒適的螺旋千斤頂變速箱開發。您可以對裝配進行建模，并以快速有效的方式接收設計的3D數據。盡管基于積木系統的主要組件的垂直產品范圍很大，但我們還可以通過靈活的生產程序以及匹配的組件和成品的充足庫存來實現非常好的可用性。這樣可以縮短我們保留的標準產品的交貨期。由于種類繁多的特殊生產設施，我們也能夠滿足客戶的特殊要求。

產品展示

千斤頂| ZE系列

千斤頂| ZE-H系列

千斤頂| Z系列

千斤頂| GSZ系列

錐齒輪箱| KSZ-H

連接軸和聯軸器

產品特色

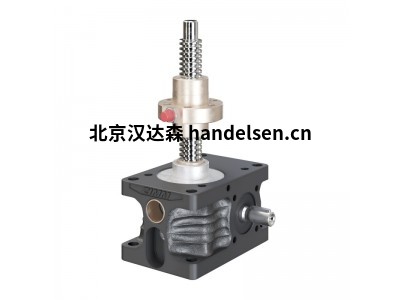

新型ZE系列憑借行業領先的優勢將最先進的Zimm螺旋千斤頂提升到新的水平：

Zimm的雙重潤滑系統：提供獨立的主軸腔和變速箱腔，允許在新型ZE系列中使用最佳潤滑類型，新型ZE系列具有更大的變速箱容量，可以潤滑油脂，現在的油可以更長的使用壽命。獨立的腔體還可以完全消除齒輪箱中的潤滑交叉污染

流暢，現代的流線型設計：提供更高的散熱性，更容易的油漆和腐蝕應用以及增強的沖洗適應性

堅固的變速箱設計可在任何位置進行滿載安裝

淬硬并磨削的蝸桿軸是標準配置

先進的蝸輪設計和加工技術減少了反沖

與現有的Z系列兼容

技術數據系列ZE-5-S / ZE-5-R

提供8種尺寸| 5kN –新添加的200kN

最高 壓縮/拉伸力，靜態：5千牛（0.5噸）

最高 壓縮/拉伸力，dyn .：

輸入速度：1500 rpm /最大 3000轉（取決于負載和占空比）

螺絲尺寸標準：Tr18x4²）

千斤頂主體重量：1,2公斤

螺絲重量/ m：1.58 kg

變速箱潤滑：合成液潤滑脂

變速箱工作溫度：最高 60°C，可根據要求提高

轉動慣量：N：0,132 kgcm²/ L：0,091 kgcm²

輸入扭矩（在1500 rpm時）：最大 4,7 Nm（N）/最大 1,5 Nm（長）

驅動扭矩：最大 39牛米

驅動扭矩MG（Nm）：F（kN）x 0,623，4）（N正常）

F（kN）x 0,213，4）（L-低速）

分離扭矩：驅動扭矩MG x 1,5

Zimm ZE-25-DM-KOMP

Zimm ZE-25-SIFA-R

Zimm KSZ-H-50-T-2:1

Zimm VWZ-60-590-20/20

Zimm WZ-60-970-20/20

Zimm  VWZ-60-400-20/20

Zimm GSZ-100-GLP

Zimm GSZ-100-GLP

Zimm ZE-5-RN

Zimm ZE 5 R

Zimm ZE-5-RL

Zimm ZE-10-RN

MSZ-5-SL-TR

71-2W-P4-0,75-B5-B

GSZ-25-RN ZE

ZE-25-RN

ZE-25-RL

ZE-35-SN

Zimm ZE-100-SN

Zimm ZE-150-SN

Zimm ZE-50 KGT40x15

Zimm ZE-50 KGT40x5

Zimm ZE-100 KGT50x10
