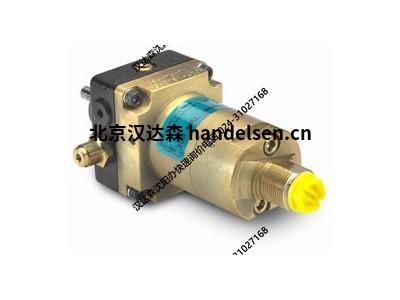

Minibooster HC2P增壓泵

劉洋 QQ：2850590582   手機：17744536447 電話：010-64714988-213 傳真：010-64714988668 郵件：-@handelsen.cn

　　HC2P 型：10種不同的增壓系數

　　PIN:吸油管線(進口壓力)的真空壓力為 0.4 至 2 bar

　　PH:最大 800 bar(出口壓力)

　　增壓比：PH = (PIN – PReturn) i(增壓)

　　安裝：管式管路

　　旋轉速度:最低 1,200 min-1 / 最高 3,000 Min-1

　　啟動扭矩:最大啟動扭矩0.14牛米

　　功率損耗:87 W

　　附件：先導單向閥

　　A 型 = 沒有單向閥

　　G 型= 直接比例控制

　　說明

　　HC2P 是一個自吸增壓泵，可以提供高達 800 bar的壓力。對于各種沒有液壓系統可用的應用場合，它是理想之選。該增壓泵是齒輪泵和 HC2 miniBOOSTER的結合體。

　　同 其他 miniBOOSTER 型號一樣，HC2P 可自動補償液壓油的損耗來維持高壓。出口壓力的調節通過低壓側(齒輪泵)實現。相對于其流量而言，HC2P 是一個緊湊型設備，重量?jī)H為 2.1 kg。

　　HC2D2最大流量4.2L、雙介質增壓器、材質鑄鐵

　　HC2D2 版本：8種不同的增壓系數

　　PIN:20 – 200 bar(進口壓力)

　　PH:最大 800 bar(出口壓力)

　　PRETURN:盡量低(至油箱的回壓)

　　增壓比：PH= (PIN– PReturn) i (增壓)

　　增壓比與媒介2的進口壓力相關，

　　表中的數值是在媒介 2 壓力為1 bar測量得到的

　　泄流連接：最大5 bar

　　安裝：管式管路

　　A 型= 沒有單向閥

　　說明

　　HC2D2 是一種自吸式雙媒介設備，高壓端最高流量可達 3 l/min。與其他 miniBOOSTER 型號一樣，HC2D 可將供油壓力升高并輸出，并可自動補償液壓油的損耗來維持高壓。

　　通過改變供油壓力調節出口壓力。相對于流量，HC2D2 是一臺重量為 4.15 kg的緊湊型設備。

　　流速

　　增壓系數

　　I 最大出口流量

　　(l/min) 最大入口流量

　　(l/min)

　　1.2 4.2 6.0

　　1.6 3.2 6.0

　　2.2 2.7 7.0

　　3.0 2.1 7.0

　　4.0 1.6 7.0

　　5.6 1.3 8.0

　　8.0 1.0 8.0

　　12.0 0.6 8.0

　　尺寸

　　功能

　　功能圖對基本操作進行了圖例說明。媒介 1 通過 IN 端口，直接流經驅動 LP 活塞的雙穩態閥門 BV1。在抽吸入口IN 處，將介質 2抽入 2 只止回閥 KV1，并將其泵吸進入 2 只 KV2，直至高壓側 H。在此種情況下，通過增壓器的流量將達到最大值，從而實現快進功能。

　　當高壓側 H 的終端壓力到達預定值時，設備將自動停止運行。如果高壓側因消耗或泄漏而出現壓降，則 HP1 與 HP2將自動運轉，從而保持終端壓力。

　　功能圖

　　連接 IN / R H1, S1, H2 & S2 D1 & D2

　　1 1/4" BSPP 1/4" BSPP 1/8" BSPP

　　連接類型

　　最大緊固扭矩 BSPP

　　IN / R H

　　1/4" BSPP 1/4" BSPP

　　帶鋼質墊圈 4.0 da/Nm 4.0 da/Nm

　　帶鋁質墊圈 3.0 da/Nm –

　　帶切邊 4.0 da/Nm 4.0 da/Nm

　　流體

　　媒介1：公認的液壓油，乙二醇溶液(濃度至少大于 5%)

　　媒介2：液壓油，乙二醇

　　請注意!對于其他媒介，例如甲醇，請聯系漢達森

　　材料

　　• 主體：鑄鐵，內部元件;鋼，外表面：鉻酸鋅表面處理

　　• 動態密封，H-pur(提供其他密封系統)

　　Minibooster-HC1W增壓器

　　HC1W版本：9種不同的增壓系數

　　P in：20 - 207 bar(入口壓力)

　　PRETURN：盡可能低(回油箱壓力)

　　PH：最大800 bar(出口壓力)

　　POUTLET：PH =(PIN - PRETURN)×I(強化)

　　安裝：內聯管

　　A型=沒有放泄閥

　　B型=帶放空閥

　　G模型=直接按比例控制

　　材料證書3.1的要求。

　　描述

　　HC1W是最緊湊的miniBOOSTER 316L不銹鋼，重量只有0.7公斤。 它非常適合用于需要將設備安裝在工具，電源組件或其他設備上的應用。

　　HC1W將供油壓力提高到更高的出口壓力，并自動補償油的消耗量以保持高壓。 出口壓力的調節是通過改變供應壓力來進行的。

　　增壓系數

　　i 最大出口流量

　　l/min 最大入口流量

　　l/min

　　1.2 0.5 8.0

　　1.5 0.5 8.0

　　2.0 0.5 8.0

　　2.8 0.5 8.0

　　3.3 0.5 8.0

　　4.0 0.4 8.0

　　4.8 0.4 8.0

　　6.2 0.3 8.0

　　7.5 0.3 8.0

　　功能

　　基本操作在功能圖中進行了說明。 油通過方向閥CV進入IN端口，通過止回閥KV1，KV2和DV自由流動到高壓側H.在這種情況下，通過增壓器的最大流量實現了快速前進功能。

　　當在高壓側H達到泵壓時，閥KV1，KV2和DV將關閉。 最終壓力將由擺動泵單元OP實現。 當達到高壓側H的最終壓力時，裝置將自動失速。 如果由于消耗或泄漏導致高壓側壓力降，則OP閥將自動運行以保持最終壓力。

　　功能圖

　　連接方式

　　連接 IN / R H

　　1 1/8" BSPP 1/4" BSPP

　　最大緊固扭矩 BSPP

　　IN / R H

　　1/8" BSPP 1/4" BSPP

　　不銹鋼墊圈 2.0 da/Nm 4.0 da/Nm

　　帶切邊 2.0 da/Nm 4.0 da/Nm

　　最大緊固扭矩UNF

　　IN / R H

　　3/8-24" UNF 9/16-18" UNF

　　O型全 1.5 da/Nm 3.5 da/Nm

　　流體和材料

　　請參閱：一般規格

　　北京漢達森機械技術有限公司是一家專業從事歐洲工業產品進口貿易的公司。主要產品有工業自動化設備、機電設備、液壓設備、電氣設備和零部件等產品。公司總部于2007年在德國成立。公司自成立以來，一直以德國公司的身份為國內一些貿易商，設備商及終端客戶提供產品代購服務。目前我們是德國、意大利、瑞典等數家工業設備生產商的中國區唯一總代理;德國、意大利十幾家工業設備企業的一級分銷商。優勢品牌超過八十個。與歐洲區兩千個以上的供貨商有業務往來。

　　我們的優勢：

　　1 渠道廣泛，國內有代理，或者有客戶保護廠家不賣的產品，只要您能提供型號，我們同樣可以從德國的分銷商來采購。

　　2 價格合理，繞過層層代理，最大限度的讓利給客戶。

　　3 直接從德國廠家采購，保證所有產品均為原裝正品。

　　4 德國倉庫每周三統一拼箱發貨，極大節約了物流成本。

　　5 德國工程師為您提供專業的售前及售后技術咨詢服務。

　　漢達森機械技術有限公司現已經形成了“一站式”的采購體系，從詢價、報價、訂單，物流到售后，每一個環節都有我們國內和德國的同事共同協調配合，客戶可以通過我們的ERP系統隨時查詢狀態，讓原本冗長復雜的采購過程變得輕松透明。

　　Maag C-SSC參數介紹

　　用于擠出和混合的連續換網器

　　Maag的連續單活塞換網器基于成熟的活塞設計，帶有兩個篩網腔，無需任何機械密封。它堅固的結構，可用于各種尺寸和設計，保證多年來聚合物熔體的可靠和無泄漏過濾。不間斷的熔體流和篩網腔的高效脫氣允許連續操作而不會產生任何生產中斷。這款換網器具有最高的過濾質量和最大的系統可用性。

　　過濾面積 [cm²]

　　27至572

　　最大。

　　號屏幕腔

　　2

　　產能[kg / h]

　　150至1,700

　　手術

　　連續

　　要求的制熱量[kW]

　　1,7 - 7,2

　　CSC-P用于聚合物工藝的大面積換網器

　　Maag的大面積換網器基于成熟的雙活塞設計，不需要額外的密封件，并配有特定應用的過濾元件。這種設計非常適合需要大面積精細過濾的應用。密封腔體是為使用籃式過濾器，歐米茄濾網，圓盤和蠟燭過濾器而量身定制的。所使用的是多層過濾介質，由篩網和/或金屬纖維羊毛制成，直至有效過濾面積為15平方米。

　　連續大面積聚合物過濾系統

　　Maag的雙相聚合物過濾系統的設計來自我們客戶的大量投入。其結果是獲得專利的系統可提供工藝優勢，如最小化停留時間和提高傳熱效率。通過將我們的專利滑閥設計和PLC控制驅動的建模和技術專長相結合，maag的雙聯過濾系統可以設計為在切換期間將粘度損失降至最低，并提供無縫傳輸。

　　Brinkmann泵 tb25/120 參數介紹

　　Brinkmann是Karl Heinz Brinkmann于1950年創建的泵浦產品公司。

　　1950年Karl Heinz Brinkmann先生創建了今天的Brinkmann Pumps公司。他的目標就是為客戶提供的生產技術和高品質的泵浦產品。

　　直至今日，Brinkmann Pumps公司一直貫徹著這項宗旨。除了全方位的泵浦系列產品，BRINKMANN PUMPS還不斷依據市場需求來改進調整自己的產品線。創新的設計理念，與客戶間相互信任密切的合作，多項泵浦產品和創新使BRINKMANN PUMPS公司在全球享有盛譽。

　　憑借超過50年的豐富經驗，BRINKMANN PUMPS始終在產品的品質和可靠性方面居于地位。

　　Brinkmann系列產品

　　1、BRINKMANN工業泵類型

　　2、BRINKMANN水泵

　　3、BRINKMANN插桶泵

　　4、BRINKMANN手提桶裝泵

　　5、BRINKMANN隔膜泵

　　6、BRINKMANN氣動隔膜泵

　　7、BRINKMANN壓濾機

　　8、BRINKMANN污泥脫水機

　　9、BRINKMANN計量泵

　　10、BRINKMANN加藥裝置

　　11、BRINKMANN螺桿泵

　　12、BRINKMANN單螺桿泵

　　13、BRINKMANN潛水泵

　　14、BRINKMANN污水泵

　　Brinkmann公司產品

　　特性及優勢

　　·廣泛應用低壓泵浦基本上是屬于離心式之沉水泵， 葉輪固定于殼體內的驅動軸延伸端,，整個延伸端浸入水箱內的冷卻液，水箱內之液面必須略低于安裝法蘭面 。

　　?所有Brinkmann原廠提供的性能曲線圖表，是基于流體黏度系數為 1 mm² /S，以及溫度20℃之條件下所繪制，若傳輸介質為黏度系數較高的油類, 其管路流量會因其不同的黏度特性和管路阻力而下降 。

　　?依照各種不同的液體、溫度、黏度需求，而有各種形式泵浦可供選擇 。

　　應用范圍

　　高端數控機床﹑食品包裝機械﹑塑膠機械﹑印刷機械﹑化工設備﹑半導體/光電制程設備﹑汽車及零部件生產廠﹑鋼鐵生產線及機械。

　　BRINKMANN高壓泵的主要系列有：BFS, TFS, FFS，非常適合提供潤滑過濾冷卻潤滑劑(油和乳劑)。

　　BRINKMANN旋轉泵主要系列有：SFT, SFT-C

　　BRINKMANN機泵主要系列有：SFC,SXC,SPC

　　BRINKMANN抽吸泵主要系列有：TAS,STS

　　BRINKMANN沉浸吸入泵系列有：SBA,SBA-V,SBG,SBG-V,SBF,SBC,BFT,SBM

　　BRINKMANN浸沒式水泵系列：KTF

　　BRINKMANN微型離心泵，抽吸泵：系列：KC,SB

　　型號示例：

　　Brinkmann泵 tb63/220

　　Brinkmann泵 tb100/170-m

　　Brinkmann泵 te142/470

　　Brinkmann泵 ta600/560

　　Brinkmann泵 te141/270

　　Brinkmann泵 STE143/340

　　Brinkmann泵 tb40/170

　　Brinkmann泵 STA903/1120

　　Brinkmann泵 tb25/270

　　Brinkmann泵 tb63/270

　　Brinkmann泵 TA600/450

　　Brinkmann泵 TE141/550

　　Brinkmann泵 TB100/350-M

　　Brinkmann泵 TB40/170

　　Brinkmann泵 STA1004/1000

　　Brinkmann泵 TB40/120-M

　　Brinkmann泵 tb25/270

　　Brinkmann泵 TB63/350

　　Brinkmann泵 STA1001/560

　　Brinkmann泵 TB63/90

　　Brinkmann泵 ta160/440

　　Brinkmann泵 ta250/550

　　Brinkmann泵 STA1001/760

　　Brinkmann泵 SBA141

　　Brinkmann泵 tb63/220

　　Brinkmann泵 TA400/550

　　Brinkmann泵 ta600/560

　　Brinkmann泵 te141/550

　　Brinkmann泵 ste143/51

　　Brinkmann泵 STA1001/1110

　　Brinkmann泵 tb100/220-m

　　Brinkmann泵 tb40/270

　　Brinkmann泵 te142/580

　　Brinkmann泵 TA250/270

　　Brinkmann泵 tb100/270

　　Brinkmann泵 TB63/220

　　Brinkmann泵 STA1002/520

　　Brinkmann泵 TE141/350

　　Brinkmann泵 STE143/510

　　Brinkmann泵 TA600/360

　　Brinkmann泵 tb100/120

　　Brinkmann泵 te141/440

　　Brinkmann泵 tb16/90

　　Brinkmann泵 ktf52/300-051x+127

　　Brinkmann泵 STA1001/990

　　Brinkmann泵 tb100/220

　　Brinkmann泵 STA1004/1230

　　Brinkmann泵 SBC1520

　　Brinkmann泵 KTF52/300-051X+127

　　Brinkmann泵 TB63/350-M

　　Brinkmann泵 STA903/570

　　Brinkmann泵 tb63/270

　　Brinkmann泵 ta250/350

　　Brinkmann泵 tb40/350-m

　　Brinkmann泵 tb25/220

　　Brinkmann泵 te142/300

　　Brinkmann泵 ste143/340

　　Brinkmann泵 STA1003/470

　　Brinkmann泵 ta600/450

　　Brinkmann泵 STA1003/720

　　Brinkmann泵 tb40/90

　　Brinkmann泵 STA1301/760

　　Brinkmann泵 tb63/170

　　Brinkmann泵 tb40/170-m

　　Brinkmann泵 ste143/190

　　Brinkmann泵 TB25/90

　　Brinkmann泵 tb100/120-m

　　Brinkmann泵 tb16/220

　　Brinkmann泵 TB25/350

　　Brinkmann泵 TA160/200

　　Brinkmann泵 tb40/220-m

　　Brinkmann泵 TA160/270

　　Brinkmann泵 STA1006/610

　　Brinkmann泵 STA1001/310

　　Brinkmann泵 tb63/270-m

　　Brinkmann泵 tb100/120-m

　　Brinkmann泵 TB40/350

　　Brinkmann泵 TB63/170

　　Brinkmann泵 ste143/270

　　Brinkmann泵 STA904/960

　　Brinkmann泵 ta400/200

　　Brinkmann泵 STA1006/960

　　Brinkmann泵 tb63/120

　　Brinkmann泵 tb40/350

　　Brinkmann泵 TB40/90

　　Brinkmann泵 tb25/120

　　Brinkmann泵 tb16/170

　　Brinkmann泵 tb40/350

　　Brinkmann泵 TE142/300

　　Brinkmann泵 tb40/120

　　Brinkmann泵 tb40/170-m

　　Brinkmann泵 te142/230

　　Brinkmann泵 tb100/170
