Phytron-Elektronik GPL低反沖行星齒輪

Phytron-Elektronik成立于1947年，基于這些價值觀，至今仍保留下來。我們的員工參加定期培訓課程，并通過各級管理層的開放式溝通獲益。因此，Phytron取得了穩定的成功，并被評為“TopJob”公司。



Phytron是極端環境條件下自動化解決方案領域高科技設備的領先供應商之一。除了高精度步進電機和帶可選齒輪和反饋系統的線性執行器外，Phytron還提供各種電力電子和控制裝置，以支持全球客戶。無論您選擇Phytron，我們的產品都使用相同的語言：每個系列設備和每個定制解決方案都體現了對質量，相同專業知識和相同高科技精度的同樣熱情。本文件自1994年起根據DIN EN ISO 9001認證，1997年至2016年根據DIN EN ISO 13485認證，自2016年起根據DIN EN 9100認證。



ZSS步進電機，適用于擴展溫度范圍的應用。久經考驗的2相混合式步進電機ZSS系列結合了最高的精度和平穩的運行特性。

ZSS電機具有多達102,400個可接近位置（200步電機，以1/512步分辨率和編碼器在微步進模式下驅動），可為您的應用提供最高精度的定位能力.ZSS系列與標準市場不同

電機在-30至+80°C的擴展環境溫度范圍內工作。因此，該電機適用于各種應用領域中最苛刻的應用。

完美適合您的應用：

•帶齒輪

-GPL低反沖行星齒輪

-PLG行星齒輪

-高清諧波傳動齒輪

-GSR蝸輪

•帶電機制動器

-用于24 VDC電源的永磁制動器

電壓

•帶編碼器

-標準分辨率500線

-3通道光學增量式編碼器

擴展溫度范圍

ZSS步進電機不僅具有非常均衡的說服力，平穩和低共振運行性能，最大程度地提高定位精度，而且還具有擴展的環境溫度范圍從-30到+80°C。

型號一：ZSS 26.200.0,6-E二相混合步進電機

-尺寸26，200步，標稱電流0.6 A.

-第二軸端

-8 x 300 mm PTFE絕緣絞線，AWG 28

型號二：ZSS 43.200.2,5-GPL二相混合步進電機

-尺寸43，200步，額定電流2.5 A.

-行星齒輪法蘭GPL 42

型號三：ZSS 33.200.1.2二相混合步進電機

-尺寸33，200步，標稱電流1.2 A.

-8 x 300 mm PTFE絕緣絞線，AWG 26



VSS / VSH步進電機，適用于超高真空的應用

真空中使用的電動機不僅應承受真空（不會破裂空氣夾雜物），而且也不得污染真空。通過選擇合適的材料和優化的調節過程，Phytron VSS / VSH步進電機非常適合在真空中使用。通過多年在太空中使用特殊材料的經驗，我們將重點放在具有最小的分子放氣和高耐熱性的材料上。這是高真空質量和真實測量的前提導致科學和醫學應用。

為了在真空中精確定位，步進電機特別適合，因?yàn)榧词箾](méi)有

敏感的反饋提供者。因此，Phytron VSS / VSH步進電機可以在特別具有挑戰性的環境條件下使用（輻射，低溫和即使在太空中也可以進行改進的設計）。由于步進電機在保持位置時不會產生抖動效果，因此該技術非常適合精確對準光學儀器，鏡子，天線或樣品，例如在高分辨率顯微鏡，粒子加速器或分子分析中裝置。 VSS / VSH系列在德國完全制造。您有特殊要求嗎？我們將很高興為您的應用開發定制的設計。

型號四：VSS 42.200.2,5-UHVS-4Lp真空2相混合式步進電機

  -尺寸42，200步，額定電流2.5 A.

  -4 x 500 mm Kapton絕緣絞線，AWG 22，平行繞組

  -首先放氣

  -固體潤滑

  -K型熱電偶

應用：

  -高達10 ^ -11 mbar的超高真空

  -輻射強度高達10 ^ 6 J / kg

  -繞組溫度從-20°C到+300°C

型號五：VSH 80.200.5-UHVC1-KTC-4Lp真空內2相混合式步進電機

  -尺寸80，200步，額定電流5 A.

  -4 x 500 mm Kapton絕緣電線，AWG 18;

  并聯繞組

  -固體潤滑

應用：

  -中的低溫應用

  超高真空可達10 ^ -11mbar

  -輻射強度高達10 ^ 6 J / kg

  -繞組溫度從-200°C到40°C

定制執行：

  -K型熱電偶

型號六：VSS 19.200.0,6-GPL-HV-4Lp-KTC真空2相混合式步進電機

  -尺寸19，200步，標稱電流0.6 A.

  -行星齒輪法蘭VGPL 16

  -4 x 500 mm Kapton絕緣電線，AWG 28，

  并聯繞組

應用：

  -高真空可達10 ^ -7 mbar

  -輻射強度高達10 ^ 2 J / kg

  -繞組溫度從-20°C到+200°C

定制執行：

  -K型熱電偶



型號七：VSH 80.200.5-UHVC1-KTC-4Lp真空內2相混合式步進電機

  -尺寸80，200步，額定電流5 A.

  -4 x 500 mm Kapton絕緣電線，AWG 18;

  并聯繞組

  -固體潤滑

應用：

  -在高達10 ^ -11mbar的超高真空下的低溫應用

  -輻射強度高達10 ^ 6 J / kg

  -繞組溫度從-200°C到+40°C客戶特定版本：

  -K型熱電偶



型號八：VSH 100.200.10-HV-8L真空內2相混合式步進電機-尺寸100，200步，額定電流10 A-8 x 500 mm Kapton絕緣絞線，AWG 16應用范圍：-高真空度可達10 ^ -7 mbar -輻射強度高達10 ^ 2 J / kg-繞組溫度從-20°C到+200°C



型號九：VSH 80.200.5-HV-4Lp真空2相混合式步進電機-尺寸80，200步，額定電流5 A-4 x 500 mm Kapton絕緣絞線，AWG 18，并聯繞組應用：-高真空可達10 ^ -7 mbar-耐輻射高達10 ^ 2 J / kg-繞組溫度從-20°C到+200°C



ZSH步進電機堅固耐用。強大的?？煽?。

特別適合于機械工程和工業中具有挑戰性的應用。 通過精確的運行性能，高扭矩和電機堅固的設計（在IP68以下的環境中）解決了挑戰性條件：在氣候室內，調節造紙機中的紙張厚度，調節航空中或直接在燃油箱中的轉子葉片： 這些和其他環境Phytron的用于苛刻環境的步進電機和控制器可提供精確而可靠的工作。

ZSH步進電機以其堅固的外殼而令人信服高強度電纜密封套。 電機防水達10 mIP68選項。

擴展溫度范圍

ZSH步進電機不僅以非常平衡的方式令人信服，平穩和低共振運行性能，最大程度地提高

定位精度，以及可選的擴展環境溫度范圍為-30至+80°C（最高可達100°C）。

概述：擴展

•帶制動器的步進電機：永磁制動器，用于24 VDC電源帶編碼器的步進電機：分辨率50、200或500線，2或3通道

•帶編碼器和電機制動器的步進電機具有低反沖行星齒輪的步進電機：1、2或3級，減速比從3：1到512：1

型號十：ZSH 107 / 3.200.12.5  2相混合式步進電機

-尺寸107，長度3，200步

型號十一：ZSH 57 / 2.200.4.2  2相混合式步進電機

-尺寸57，長度，200步，額定電流4.2 A.

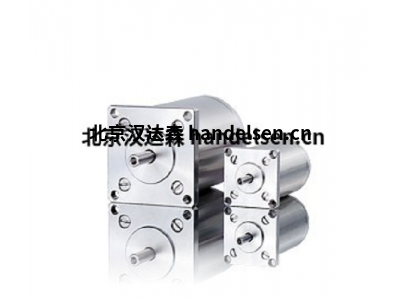

ESS步進電機由不銹鋼制成，適用于惡劣的環境條件

ESS系列由尺寸為45、59.80和100的電動機組成，其固定扭矩在0.15至5.5 Nm之間。

極端環境phytron極端環境步進電機開發已有20多年的經驗，可為特殊要求提供可靠的產品。由于其結構，ESS電機的額定表面溫度為–40至+150°C。

IP 67防護等級允許ESS電機在高空氣濕度，冷凝水和白霜下運行。

ESS系列證明了其巨大的優勢，特別是在海上和化學工業中，以及在食品和魚類加工業中的改進版本。

型號十二：ESS 45-2.200.2,5

邊緣尺寸：45毫米 長2厘米 200步數 2.5標稱電流

選購配件

•屏蔽溫度電纜

•電機線束

•電機連接器組

•齒輪軸密封

型號十三：MCC-1 32-48 MINI-W-USB-B 1軸步進電機控制，可自由編程。

相電流高達3.5A PEAK

電源電壓24-48VDC

步進分辨率高達1/256步

8個雙向數字量輸入/輸出

-USB接口和其他

-用于操作員終端的RS232接口

-包括配對連接器
