AQ 超聲波控制器介紹

空氣傳感器模式：空氣傳感器監測流動液體中氣體或顆粒的存在。



空氣傳感器非常可靠且易于使用。兩個空氣傳感器可以連接到一個



超聲控制器。



電平轉換模式：電平轉換器是一個小型傳感器，連接到外部



容器可以感知容器內液體的存在而不會在容器中形成孔



容器。四個液位開關可以連接到一個超聲控制器。



液位傳感器模式：連接液位開關測量連續液位



容器底部（容器中沒有孔）。使用第二級實現高精度



切換測量液體聲速?？梢允褂靡粋€(gè)超聲波測量兩個水平



控制器。



凝膠傳感器模式：連接到容器外部的液位開關可以感應到



在容器內存在凝膠而不在容器中形成孔。四個單一凝膠水平即可



用一個超聲控制器測量。



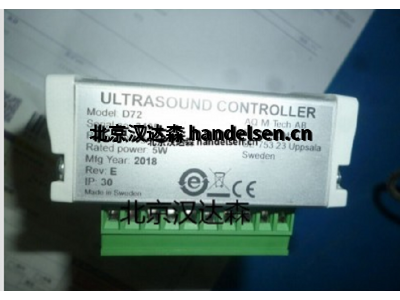

安裝超聲控制器D72和G72



應保護超聲控制器D72免受灰塵和水的影響。



它被安裝在一個DIN導軌上，它很容易卡入，可以通過向上推和彎曲頂部來移除。



通常它安裝在一個柜子里。 通過拉出連接器可以取下綠色連接器端子。



超聲控制器應按照國家法規進行安裝。 具有所需知識的人員應執行安裝。



安裝超聲控制器DP72



應保護超聲控制器DP72免受灰塵和水的影響。



它被安裝在一個DIN導軌上，它很容易卡入，可以通過向上推和彎曲頂部來移除。



通常它安裝在一個柜子里。 通過拉出連接器可以取下綠色連接器端子。



超聲控制器應按照國家法規進行安裝。



具有所需知識的人員應執行安裝。



安裝超聲控制器D128



超聲控制器D128符合IP65防護標準，可安裝在保護柜外。



必須拆下底板才能接觸端子以連接電纜（8個螺釘）。



根據需要移除假覆蓋物并插入電纜密封套。



有3個小電纜接頭和4個大電纜接頭，見第38頁。



每個電纜密封套中只應有一根電纜，以達到IP65防護等級。



壓力補償元件可以移動但不能移除。



擰緊底板時，確保墊圈就位。



超聲控制器應按照國家法規進行安裝。



具有所需知識的人員應執行安裝。



傳感器模式和啟動屏幕

AQ 超聲波控制器G72技術參考

當超聲控制器通電時，它會在LCD顯示屏上顯示軟件版本，然后顯示啟動屏幕。 取決于設置的模式; 將顯示相應的開始屏幕。 超聲控制器可以設置為空氣傳感器模式，液位開關模式，液位傳感器模式或凝膠傳感器模式（RevA-RevD中不提供凝膠傳感器模式）。 模式?jīng)Q定了可以連接的傳感器類型。 超聲控制器首次開機時顯示設置傳感器模式。 然后按MENU按鈕滾動到所需模式，然后按SELECT按鈕。 在高級設置中描述了如何在設置后更改傳感器模式。



空氣傳感器模式



在空氣傳感器模式下，空氣傳感器用于測量流動液體中是否存在氣泡。 一個或兩個空氣傳感器型號SAC，PAC，F(xiàn)CS或FCP可以連接到一個超聲控制器



功能說明



通過使用超聲波監測流過空氣傳感器的液體中的氣泡。在空氣傳感器內部，兩個低強度超聲波束在垂直于液體流動的方向上穿過液體路徑傳輸。



如果氣泡移動到超聲波束之一中，則超聲波將部分偏轉并且超聲波的強度降低。控制器不斷測量超聲波的強度，如果強度低于閾值，則檢測到氣泡。液體中的致密顆粒也可以以類似的方式偏轉超聲波，因此可以被檢測到。



非常低靈敏度和非常低靈敏度的測量使用不同的測量技術。它測量空氣傳感器壁中的超聲波振動如何因內部液體的存在而受到抑制。



測量精度取決于空氣傳感器的校準程度，流速，液體類型，空氣傳感器的安裝方式以及單個氣泡或許多氣泡以及空氣傳感器尺寸。



空氣傳感器的方向



如果空氣傳感器水平安裝，則方向很重要。 流過空氣傳感器的液體往往會將氣泡拉向管子的中心，但是當流速減少時，氣泡會上升到頂部。 如果空氣傳感器旋轉，則空氣傳感器對頂部的氣泡更敏感，使得電纜連接器（和標簽）朝上。 如果需要低氣泡靈敏度，請旋轉空氣傳感器，使電纜連接器（和標簽）朝下。 這使得空氣傳感器對管頂部的氣泡不太敏感。



設置氣泡的最低靈敏度



如果水平安裝，請旋轉空氣傳感器，使電纜連接器朝下。



FILTER設置確定檢測空氣的延遲（響應時間）。考慮檢測可接受的空氣的最長可接受延遲是什么，并相應地設置FILTER：延遲0,3s或更長（不要將其設置為積分）。快速來去的氣泡將不會被檢測到。



將SENSITIVITY設置為低。靈敏度也可以設置為非常低或非常低，但這些設置使用不同的測量技術，其中無論氣泡如何都檢測到液體的存在。該技術不太可靠，對溫度變化敏感，僅適用于直徑> 16mm的工作。如果測量和校準過程中溫度變化超過±5℃，請勿使用。首先嘗試SENSITIVITY低和FILTER延遲0,3s或更長時間。如果仍有不需要的氣泡檢測，則將SENSITIVITY的設置更改為非常低或非常低。
