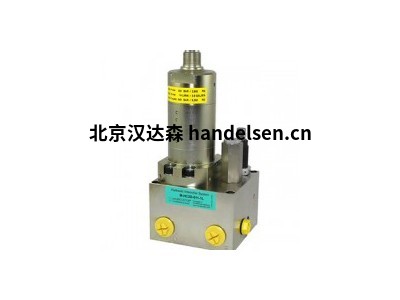

MiniBOOSTER增壓器HC6D-3,3-A-1型號介紹
MiniBOOSTER 成立于 1994 年 1 月 1 日。***初的六年半時間內，公司名稱為 Iversen Hydraulics ApS。2000 年，公司更名為 miniBOOSTER Hydraulics A/S。在這期間，miniBOOSTER 產品逐漸被各個領域采用，并開發出產品應用程序。因此，我們成功地成長為全球往復式增壓器制造商，產品通過全球銷售網絡行銷世界各地。
基本設計包括低壓活塞 (LP)、高壓活塞 (HP) 以及雙穩態換向閥 (BV1)。單向閥 (DV) 是可選功能。
在系統壓力下，液壓流體流向端口 IN。流體通過端口 H 徑直流經止回閥 KV1、KV2 和 DV(如果有)。此時全部流體通過增壓器，然后高壓側 H 液壓缸快速向前運動。隨著液壓缸遇到阻力，高壓側 H 的壓力增加，直至達到液壓泵提供的壓力。達到液壓泵提供的壓力后，止回閥 KV1 和 DV 關閉，液壓油流向 Vol 1。雙穩態閥 BV1 通過 Vol 3 連接到通向油箱的 Vol 2。泵的壓力傳遞到 Vol 1 后，活塞向下運動。
當活塞向下運動到***底端后，先導供油 1 壓力增大，從而導致雙穩態閥 BV1 變換位置。流體被引導流向 Vol 2，活塞向上運動，從而以更大的壓力輸送流體。***終，壓力由低壓活塞 LP 與高壓活塞 HP 的空間比決定。
一旦高壓活塞 HP 運動到頂端，先導供油 1 將連接到油箱，雙穩態閥 BV1 返回原始位置，循環重復進行，直至到達要求的終端壓力。達到終端壓力后，增壓器停止運行，并且只有在需要維持高壓側 H 的壓力時才再次運行。
壓力可以通過先導止回閥 DV(如果有)從高壓側釋放。通過將端口 R 連接到壓力源，將端口 IN 連接到油箱，先導供油 3 的壓力將會增大，從而允許高壓側 H 的流體流回油箱。
型號 增壓系數 i 泄流閥 連接 型號
HC63-013 8.2 A = (無) / A 型 1 HC63-013 8.2 A 1
主要特征
自動啟動(順序閥)
高壓 - 高達800 bar(11,600 psi)
快速灌裝 - 系統流量達300 l / min
延長使用壽命
健壯的設計
靈活的設計 - 幾個助推器/集約化比率
從旁路切換到強化流程
最大入口壓力= 345bar
可調出口壓力
安裝：內聯管或法蘭
A模型=沒有放泄閥
B型=帶放空閥
G模型=直接按比例控制
1.264,5300
1.555.5300
2.048.0300
2.539.0300
3.333.0300
4.027.0300
4.921.0300
6.316.5300
8.213.5300
外形尺寸 63-013-120-00
功能圖
連接類型
ConnectionP / T / ZHDrawing
11" BSPP1" BSPP
11" BSPPFlange mounting Flange
最大擰緊扭矩
P / TH / Z
1" BSPP1" BSPP
with steel washer33.0 da/Nm33.0 da/Nm
with aluminium washer18.0 da/Nm–
with cutting edge33.0 da/Nm33.0 da/Nm
德國施姆弗（SCHIMPF GMBH）傳動與控制技術有限公司是一個獨立經營的家族企業，位于德國施瓦本的瓦爾登布赫。 主要生產用于工業用途的驅動裝置。 從原材料到成品驅動機構，所有的生產流程都是在我們公司自主完成。高性能的驅動和調節執行機構系統是由多種部件組成，我們在設計和結構方面有著豐富的專業知識，因為一切都是相互關聯的！
00-15系列
馬達：同步電機24V,115V 230V AC;50/60HZ 繼步電機（24V AC/DC)
齒輪：螺旋齒輪單元
自潤滑軸承，ETG100齒輪
環境條件：-10℃ to 60℃
防護等級：IP65
端蓋：壓鑄鋁
驅動軸：08x25 B項
重量：約1.2KG
標準配置：2個可調限位開關，可調角度可至320°
選裝：最多3個附加限位開關和1個電位器或2個模擬量連續控制單元
