閥門選型

控制閥門的正確選型是控制設備實際中的一個重要環節。實際上，如閥門選型不當，即使在回路中采用了出色的控制器，也不能實現良好的控制。為達到良好的調節性能，應使閥門在其整個行程的中間部分運行。閥門選型時采用的流量值應為設計期間的最大估計值，范圍在1.2-1.6之間。采用以下閥門流量系數進行閥門選型計算。每種規格的閥門都有一個特定的流量系數，具體件“技術規格表

注意：KV指流量系數于公制單位的換算比值，為CV:1.17

液體

以下公式適用于在工作溫度下不會蒸發的液體

流量用kg/h表示

CV=     Q=CV 27.1

Q=工作溫度時的流量，單位時kg/h

Y=工作溫度下的液體密度，單位是kg/m3(15℃時，水的密度為1000)

P=壓差 單位 bar

流量用m3 /org表示

CV=1.17 Q      Q=

Q=工作溫度時的流量，單位時kg/h

Y=工作溫度下的液體密度，單位是kg/m3(15℃時，水的密度為1)

P=壓差 單位 bar

液體粘性修正系數

用以下與粘性有關的系數乘以計算處的CV值

Centistokes（厘斯）	Engler（相對粘度）	C.F
15	2	1.06
40	5	1.18
75	10	1.28
110	15	1.32
230	30	1.38
375	50	1..47
760	100	1.60
950	150	1.68

蒸汽

一種情況：出口絕對壓力比入口絕對壓力高50%

CV=

Q=流量 單位kg/h

=壓差 單位bar

P1=閥門入口絕對壓力

第二種情況：出口絕對壓力比入口絕對壓力低50%（臨界流量）

CV=

過熱蒸汽的修正系數

通過以下與過熱溫度有關的校正因子得出CV值。

25°C c.f.	1.03
50°C c.f.	1.06
75°C c.f.	1.09
100°C c.f.	1.12
150°C c.f.	1.18
200°C c.f.	1.24
250°C c.f.	1.30
300°C c.f.	1.36



氣體

一種情況：出口絕對壓力大于入口絕對壓力高50％

CV=

Q=流量 單位Nm3/h

=壓差 單位bar

P2=閥門出口絕對壓力 單位bar

Y=相對于空氣的氣體比重（空氣比重為1）

T=絕對溫度（t+273）°C

第二種情況：出口絕對壓力比入口絕對壓力低50%（臨界流量）

CV=

P1=閥門入口絕對壓力  單位bar





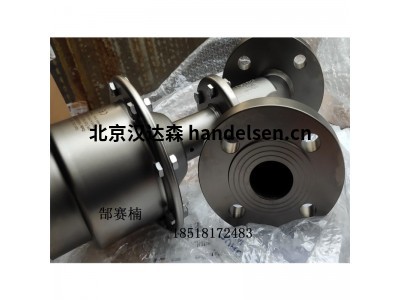

產品簡介

Burocco 800系列控制閥門采用雙通球形閥體及螺栓固定式閥座，底部用于檢查，更換閥塞（反向型）。閥塞在導向件的控制下進入上部，且自調節式填料箱不需要任何維護。這類閥門尤其適用于中小工廠中的調節。



產品參數

工作控制方式

-2V-NC常閉（空氣打開，直通閥）

-2V-NO常開（空氣關閉，直通閥）

-3V-分流/合流閥



尺寸

-DN15-DN100(1)



壓力等級

-PN16-PN40



閥體材料：

-球墨鑄鐵 GS400-12(環氧清漆)PN16

-碳鋼 ASTM A216 WCB （環氧清漆)PN40

-不銹鋼 AISI316 PN40



閥座

-AISI316L不銹鋼



-連接方式

-法蘭 PN16，PN40(2)

-凸面（RF）UNI2229



閥蓋

-符合ASTMA105、AISI420、AISI316鋼標準



閥塞

-等百分比、線性、V型端、小流量、在導向件控制下進入上部。

-AISI 316L 帶PTFE-PTFE/GG閥塞（軟質密封）

-AISI 316L帶高性能聚合物閥塞(HPP)

-AISI 316(金屬密封)



自調節填料箱

-STD-PTFE “V”形環+石墨環

-HTS-PTFE “V”形環+增強石墨環

-LTS-純PTFE “V”形環

閥殼

-球墨鑄鐵 GS 400-12(環氧清漆)



伺服控制器

-采用雙向氣動膜片（最大 2.5bar），采用FE沖壓板(環氧清漆)

-規格：S.200、S.275、S.340、S.430

-標準彈簧范圍：3-15psi、6-18psi、6-30psi

-標配設備：行程指示器

-附件：手動控制用手輪、電動定位器、氣動定位器、閥門行程末端微動開關、接近傳感器、減壓過濾器、轉換器。



壓差

見技術規格表



密封等級

-符合UNI EN1349標準的規定

-軟密封 VI級

-金屬密封 IV級



工作溫度

-采用球墨鑄鐵閥體的閥門：最低溫對-5℃，高溫度180℃；

-采用WCB鋼閥體的閥門:最低溫對-5℃，高溫度200℃

-采用AISI316 鋼閥體的閥門：最低溫對-20℃，高溫度200℃

應用：

803系列控制閥門采用螺栓固定閥座式球形閥體與焊接閥座式三通。V型端口閥塞在導向件控制下進入上部，且自調節式填料箱不需要任何維護。這類閥門尤其適用于中小設備的調節。

800/803系列控制閥可控制多種流體：蒸汽、過熱水、非爆炸性氣體、腐蝕性液體等。所以，這類閥門可用于多個領域：紡織印染設備、化學品設備、水處理設備、食品設備、一般工業設備。根據客戶要求，可將閥門用于特殊領域。



注釋

（1）根據客戶要求，可提供更大或者小流量的閥門

（2）根據客戶要求，可提供其他類型的連接方式



800系列控制閥采用雙通球形閥體及螺栓固定，底部用于檢查，更換閥塞（反向型）。閥塞在導向件控制下進入上部，且自調節式填料箱不需要維護，這類閥門尤其適用于中小工廠的調節。

803系列控制閥門采用螺栓固定閥座形式球形閥體與焊接閥座式三通。V型端口閥塞在導向件的控制下進入上部，且自調節式填料箱不需要任何維護，這類閥門yo切適用于中小設備的調節。



按照所控制流體壓力選定伺服控制器規格，然后加上該值計算閥門的總尺寸

閥塞

1. 線性閥塞，這種閥塞可確保閥桿行程與流量之間為線性關系，進而使流量與閥門開度之間也為線性關系。當工作壓差沒有明顯變化或者在流量變化有限的工藝過程下，可使用這種閥塞
2. 等百分比閥塞，如采用這種閥塞，閥門每次的打開行程增加量相同時，流量增加百分比將保持恒定；在相同壓差小行程增加10%，流量通常為閥門變化前流量的50%。這樣，在閥門打開的后半程中，閥門幾乎可以通過各種流量 在流量或者壓差變化明顯的情況下可采用這種閥塞。
3. V型端口閥塞，采用這種類型的閥塞，可在線性與等分比曲線之間獲得一條佳特性曲線。由于這種閥塞具有延伸部分，可確保導引行程而不會引起振動，因此主要用于三通類型的閥門。
4. 小流量閥塞，對于此類型小流量閥塞，我們可以提供三種特性的閥塞，線性柱銷，單鍵與雙鍵等百分比型，流量系數在0.1-2之間，可用于微調與精調

選型對附件的要求：

在生產過程中，控制系統對閥門提出各式各樣的特殊要求，因此，控制閥必須配用各種附屬裝置(簡稱附件)來滿足生產過程的需要。



控制閥填料箱的選擇通過閥門的流體特性、壓力及溫度決定。800/803系列控制閥采用三種填料箱。

填料箱技術規格

1. 標準填料箱（STD）:由采用PTFE填料的V形環+石墨環與帶密封的上部導向件組成。與軟質密封閥塞組合使用時，高工作溫度可達180℃
2. 高溫填料箱（HTS）：由采用PTFE填料的V形環與采用加強型石墨填料的石墨環組成，與金屬密封閥塞或者高性能聚合物組合使用時，高工作溫度可達200℃
3. 低溫填料箱（LTS）：由采用PTFE填料的V形環（增加數量）+石墨環與帶密封的上部導向件組成。與軟質密封閥塞組合使用時，工作溫度范圍在-20℃-180℃之間，適用于通過與石墨不兼容的流體。



閥門正確選型必須的數據

工作流體

比重/密度

流體溫度℃

閥門上游壓力

壓差（ ）

最大流量（Q）

流量系數（CV/KV）

規格（DN）

標稱壓力（PN）

閥體形狀（2-3通）

閥體材料：

閥門動作（NC-NA）

閥塞規格

控制信號（psi）



控制閥的附件包括：



1、閥門定位器用于改善控制閥調節性能的工作特性，實現正確定位；

2、閥位開關顯示閥門的上下限行程的工作位置；

3、氣動保位閥當控制閥的氣源發生故障時，保持閥門處于氣源發生故障前的開度位置；

4、電磁閥實現氣路的電磁切換，保證閥門在電源故障時閥門處于所希望的安全開度位置；

5、手輪機構當控制系統的控制器發生故障時，可切換到手動方式操作閥門；

6、氣動繼動器使執行機構的動作加速，減少傳輸時間；

7、空氣過濾減壓閥用于凈化氣源、調節氣壓；

8、儲氣罐保證當氣源故障時，使無彈簧氣缸活塞執行機構能夠?qū)⒖刂崎y動作到故障安全位置。其大小取決于氣缸的大小、閥門動作時間的要求及閥門的工作條件等；

總之，附件的作用就在于使控制閥的功能更完善、更合理、更齊全。

注意！

在開始使用之前，必須用最大壓力的流體在閥門全開的情況下仔細清洗管道。建議在閥的入口處放置一個過濾器，以防止異物進入閥座和閥芯之間的空隙。 （我們建議使用經過過濾的干燥空氣為氣動伺服控制系統供氣）。閥門的佳安裝位置是垂直的，并且好的工作方向是流向與閥芯相反（請參見閥體上的箭頭）。在高溫下充分工作幾個小時后，檢查閥體螺絲是否正確鎖定。確認在工廠安裝了閥門之后，還留有足夠的空間來拆卸伺服控制器以進行維護操作。拆下伺服控制器之前，檢查設備中的是否殘留帶壓和溫度介質，然后將閥門置于打開位置。如果要完全拆卸伺服控制器，請使用適當?shù)膬x器，并注意排出彈簧的張力。重要：請勿將手，工具或其他物體插入閥體內。

檢查和保修



每個閥門在送往目的地之前都經過檢查。 特殊要求或檢查由客戶承擔。 保修期為自發貨之日起12個月，在正常工作條件下有效，并且僅限于更換或維修有缺陷的零件和材料。 任何其他義務均不包括在內。 在保修期內未經授權的操作和對閥門的篡改，將導致保修本身失效。 BUROCCO INOXVALVOLE保留停止，更改或更改其任何產品特性的權利，恕不另行通知，并且對已提供的產品不承擔任何義務。



有關閥門選型及規格確定情況，請聯系我公司技術部
