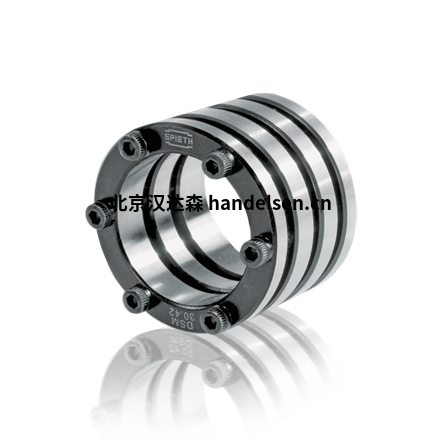

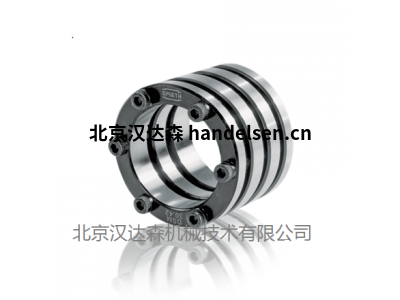

德國Spieth脹套DSK 60.85 現貨

現貨型號：

Spieth DSK 14.26

Spieth DSK 20.37

Spieth DSK 22.38

Spieth DSK 22.42

Spieth DSK 28.40

Spieth DSK 60.85

Spieth DSL 18.30

Spieth DSL 40.56

Spieth DSM 19.2

Spieth DSM 38.1

Spieth DSM 38.55

Spieth FSL 35.55

Spieth MSA 25.1,5

Spieth MSA 30.1,5

Spieth MSA 35.1,5

Spieth MSA 40.1,5

Spieth MSA 60.1,5

Spieth MSA 65.1,5

Spieth MSA 80.2

Spieth MSR 12.1

Spieth MSR 16.1,5

Spieth MSR 170.3

Spieth MSR 20.1,5

Spieth MSR 24.1,5

Spieth MSR 30.1,5

Spieth MSR 35.1,5

Spieth MSR 40.1,5

Spieth MSR 50.1,5

Spieth MSR 60.1,5

Spieth MSR 65.1,5

Spieth MSR 80.2

Spieth MSW 45.44







型號

Spieth MSA系列

Spieth MSA 20x1

Spieth MSA 25x1.5

Spieth MSA 30x1.5

Spieth MSA 35x1.5

Spieth MSA 40x1.5

Spieth MSA 45x1.5

Spieth MSA 50x1.5

Spieth MSA 55x1.5

Spieth MSA 60x1.5

Spieth MSA 65x1.5

Spieth MSA 70x1.5

Spieth MSA 75x1.5

Spieth MSA 80x2

Spieth MSA 85x2

Spieth MSA 90x2

Spieth MSA 95x2

Spieth MSA 100x2

Spieth MSA 105x2

Spieth MSA 110x2

Spieth MSA 120x2

Spieth MSA 130x3

Spieth MSA 140x3

Spieth MSA 150x3

Spieth MSA 160x3

Spieth MSA 170x3

Spieth MSA 180x3

Spieth MSA 190x3

Spieth MSA 200x3

Spieth MSR系列

Spieth MSR 10x0.75

Spieth MSR 10x1

Spieth MSR 12x1

Spieth MSR 12x1.5

Spieth MSR 14x1.5

Spieth MSR 15x1

Spieth MSR 16x1.5

Spieth MSR 17x1

Spieth MSR 18x1.5

Spieth MSR 20x1

Spieth MSR 20x1.5

Spieth MSR 22x1.5

Spieth MSR 24x1.5

Spieth MSR 25x1.5

Spieth MSR 26x1.5

Spieth MSR 28x1.5

Spieth MSR 30x1.5

Spieth MSR 32x1.5

Spieth MSR 35x1.5

Spieth MSR 38x1.5

Spieth MSR 40x1.5

Spieth MSR 42x1.5

Spieth MSR 45x1.5

Spieth MSR 48x1.5

Spieth MSR 50x1.5

Spieth MSR 52x1.5

Spieth MSR 55x1.5

Spieth MSR 55x2

Spieth MSR 58x1.5

Spieth DSM系列

Spieth DSM 14.2

Spieth DSM 16.1

Spieth DSM 16.2

Spieth DSM 16.28

Spieth DSM 18.2

Spieth DSM 18.30

Spieth DSM 19.1

Spieth DSM 19.2

Spieth DSM 19.32

Spieth DSM20.1

Spieth DSM 20.2

Spieth DSM 20.32

Spieth DSM 22.1

Spieth DSM 22.2

Spieth DSM 22.35

Spieth DSM 24.1

Spieth DSM 24.2

Spieth DSM 24.36

Spieth DSM 25.1

Spieth DSM 25.2

Spieth DSM 25.37

Spieth DSM 28.1

Spieth DSM 28.2

Spieth DSM 28.40

Spieth DSM 30.1

Spieth DSM 30.2

Spieth DSM 30.42

Spieth DSM 32.1

Spieth DSM 32.2

Spieth DSM 32.48

Spieth DSK系列

Spieth DSK 14.26

Spieth DSK 15.28

Spieth DSK 16.28

Spieth DSK 16.32

Spieth DSK 18.30

Spieth DSK 18.35

Spieth DSK 20.32

Spieth DSK 20.37

Spieth DSK 20.40

Spieth DSK 22.35

Spieth DSK 22.38

Spieth DSK 22.42

Spieth DSK 25.37

Spieth DSK 25.42

Spieth DSK 25.45

Spieth DSK 28.40

Spieth DSK 28.45

Spieth DSK 28.48

Spieth DSK 30.42

Spieth DSK 30.47

Spieth DSK 30.50

Spieth DSK 30.55

Spieth DSK 32.48

Spieth DSK 32.52

Spieth DSK 32.56

Spieth DSK 35.52

Spieth DSK 35.55

Spieth DSK 35.60

Spieth DSK 40.56

Spieth DSK 40.62

Spieth DSK 40.65

Spieth DSL系列

Spieth DSL 14.26

Spieth DSL 15.28

Spieth DSL 16.28

Spieth DSL 16.32

Spieth DSL 18.30

Spieth DSL 18.35

Spieth DSL 20.32

Spieth DSL 20.37

Spieth DSL 20.40

Spieth DSL 22.35

Spieth DSL 22.38

Spieth DSL 22.42

Spieth DSL 25.37

Spieth DSL 25.42

Spieth DSL 25.45

Spieth DSL 28.40

Spieth DSL 28.45

Spieth DSL 28.48

Spieth DSL 30.42

Spieth DSL 30.47

Spieth DSL 30.50

Spieth DSL 30.55

Spieth DSL 32.48

Spieth DSL 32.52

Spieth DSL 32.56

Spieth DSL 35.52

Spieth DSL 35.55

Spieth DSL 35.60

Spieth DSL 40.56

Spieth DSL 40.62

Spieth DSL 40.56

Spieth DSL 40.62

spieth AK系列

spieth AK 10.15

spieth AK 12.18

spieth AK 14.20

spieth AK 15.22

spieth AK 16.22

spieth AK 18.25

spieth AK 20.32

spieth AK 22.35

spieth AK 25.37

spieth AK 28.40

spieth AK 30.42

spieth AK 32.48

spieth AK 35.52

spieth AK 40.56

spieth AK 45.68

spieth AK 50.72

spieth AK 55.80

spieth AK 60.85

spieth AK 63.88

spieth AK 65.90

spieth AK 70.100

spieth AK 75.105

spieth AK 80.110

spieth AK 85.115

spieth AK 90.120

spieth AK 95.125

spieth AK 100.130

spieth AK 110.140

spieth AK 120.150

spieth AK 125.155

spieth AK 130.160

spieth AK 140.170

spieth AK 150.180

spieth AL系列

spieth AL 8.12

spieth AL 10.15

spieth AL 12.18

spieth AL 14.20

spieth AL 15.22

spieth AL 16.22

spieth AL 18.25

spieth AL 20.32

spieth AL 22.35

spieth AL 25.37

spieth AL 28.40

spieth AL 30.42

spieth AL 32.48

spieth AL 35.52

spieth AL 40.56

spieth AL 45.68

spieth AL 50.72

spieth AL 55.80

spieth AL 60.85

spieth AL 63.88

spieth AL 65.90

spieth AL 70.100

spieth AL 75.105

spieth AL 80.110

spieth AL 85.115

spieth AL 90.120

spieth AL 95.125

spieth AL 100.130

spieth AL 110.140

spieth AL 120.150

spieth AL 125.155

spieth AL 130.160

spieth AL 140.170

spieth AL 150.180

Spieth IK系列

Spieth IK 8.12

Spieth IK 10.15

Spieth IK 12.18

Spieth IK 14.20

Spieth IK 15.22

Spieth IK 16.22

Spieth IK 18.25

Spieth IK 20.32

Spieth IK 22.35

Spieth IK 25.37

Spieth IK 28.40

Spieth IK 30.42

Spieth IK 32.48

Spieth IK 35.52

Spieth IK 40.56

Spieth IK 45.68

Spieth IK 50.72

Spieth IK 55.80

Spieth IK 60.85

Spieth IK 63.88

Spieth IK 65.90

Spieth IK 70.100

Spieth IK 75.105

Spieth IK 80.110

Spieth IK 85.115

Spieth IK 90.120

Spieth IK 95.125

Spieth IK 100.130

Spieth IK 110.140

Spieth IK 120.150

Spieth IK 125.155

Spieth IK 130.160









SPIETH滑動軸承是流體動力潤滑的可調截面徑向滑動軸承。主要用于機械工程領域，尤其適用于復雜要求的建筑機床。

1.2。流體動力潤滑

流體動力潤滑是指由潤滑劑填充的運行主軸引起的流動

滑動軸承的楔形間隙。在流動方向的最小間隙之前，該流導致潤滑劑中的液體推力具有最高的推力水平。在正確布置楔形間隙，主軸轉數和油粘度時，所產生的液體推力能夠從軸承表面提升甚至高負荷的主軸。其效果是主軸在潤滑劑層上方“游動”。

1.3?；瑵?rùn)劑

用于潤滑的是礦物油，主要是錠子油。必須根據工作條件選擇它們的粘度。對于流體動力潤滑的滑動軸承，無故障運行需要足夠的油供應??。因此，潤滑劑的功能不僅是在楔形間隙中產生流體動力推力，而且還必須將摩擦熱量傳遞出滑動表面的區域。

1.4。潤滑系統

最常用的潤滑系統有：飛濺潤滑，離心潤滑和外部潤滑5

泵的外部潤滑是最安全和最有效的潤滑系統。特別是對于需要大量油的高滑動速度來說，通過泵來冷卻外部潤滑供應是絕對必要的。對于該潤滑系統，可以允許任何主軸位置。只需要足夠的泵壓來協調回路和管道阻力以確保足夠的量

用于溫度方程的油。如前所述，在主軸開始旋轉之后，將自身產生承載液體推力。

1.5。封口

滑動軸承配有墊圈，以避免潤滑劑從內部系統中逸出，并保護軸承系統免受灰塵和濕氣的侵入。密封系統取決于工作條件。

接觸或滑動墊圈用于低速和中速。磨損和摩擦熱限制了它的使用。應用領域的圓周速度可達12 m / s。

較高的滑動速度需要非接觸式墊圈，例如壓力密封的密封螺紋，迷宮式密封或帶有松散插入的青銅滑動環的環形間隙。與環形間隙一樣，紡紗主軸會產生流體動力螺紋，高于潤滑劑的常壓，主軸運轉時油不會逸出。只要主軸不運轉，所有非接觸式密封都會有少量漏油。眾所周知，這可以被吸收并返回到潤滑劑罐中。

2.可調節的SPIETH徑向滑動軸承

2.1。使用和優點

這種流體動力分段徑向滑動軸承適用于要求最佳軸承間隙和最高運行平穩性并且確保足夠潤滑供應的任何地方。允許高頻和低頻與兩個方向相同。

由于可以設定和重新調整最佳軸承間隙，因此軸承和主軸之間不需要長時間的適應。如果主軸的座位和殼體中的孔根據ISO容差加工成圓柱形就足夠了。

如今，這種可調軸承類型在最佳表面質量和形狀精度必須加工的地方成功應用。 GLM用于磨床，車床，精密鉆孔中的主軸軸承或銑削心軸和鏜桿的反向軸承。對于這種機械，例如使用帶有GLM軸承的磨削和工件主軸，以實現小于0.4mm的同心度。

GLM型軸承最值得低估的優點之一是流體動力軸承系統的阻尼效果。流體動力導向裝置的高吸收性對于由于靜態元件的高耐久性而可能發生高頻的加工過程非常有用。



SPIETH液力徑向滑動軸承采用曲面成型鋼殼，帶有集成的夾緊螺釘和軸承襯套，軸承襯套由軸承青銅制成。

軸承的配置方式是，首先擰緊夾緊螺釘后，將消除安裝間隙（S1 + S2）。 在此之后，將開始內軸承襯套的徑向扼流。 這種絞殺將與軸線平行。 可以設置任何請求的軸承間隙或調整而無需任何刮削

內襯套有一些軸向潤滑槽，它們通過徑向潤滑孔與鋼殼中的外切入連接。通過這種布置，襯套與殼體孔中的潤滑入口和出口連接。



潤滑槽將襯套孔分成幾個滑動表面。在調整軸承間隙時，這些滑動面會改變其原始半徑，在滑動面和主軸之間會產生楔形裂紋。該楔形裂縫的最緊密點將位于滑動表面的中間，并將在兩個方向上擴展到潤滑槽。 SPIETH流體動力徑向滑動軸承與主軸的旋轉方向無關，因?yàn)闈?rùn)滑劑可以在擠壓楔形裂紋中的展開壓力下流動，從而可以使主軸從軸承滑動表面上升起。由于物理規則，流體動力潤滑過程全部圍繞主軸，因此不可避免地使主軸居中。

軸承在殼體孔中的徑向定向?qū)⑼ㄟ^(guò)圓柱形銷實現，該銷將裝配在待在殼體中加工的槽中。



2.3。 執行

曲折形成的鋼殼作為調節元件，由特殊鋼制成，未經硬化。 襯套由高級軸承青銅制成。 選擇這種材料是出于安全性高的原因，并且由于其在緊急啟動和啟動期間的緊急運行特性，潤滑層可能會中斷，主軸和軸承之間的金屬接觸會滑動

表面可能會發生。

根據公差h5研磨軸承的外徑; 孔加工到F6。 由于軸承是在壓縮條件下加工的，因此在其未張緊的輸送狀態下不可能對孔進行控制測量。

安裝的夾緊螺釘應使用符合ISO 2936的扳手?jǐn)Q緊。
