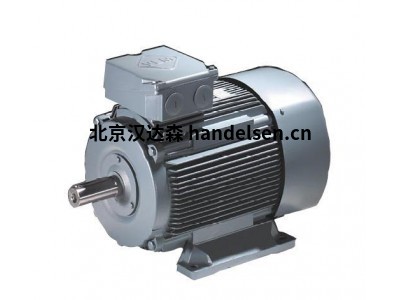

VEM節能且無污染永磁同步電動機 K21R / WE1R系列-德國進口

低壓永磁同步電動機

產品信息
資料下載
電子目錄
記憶體設計

降低二氧化碳排放量是我們這個時代最大的挑戰。這使得每天減少能耗成為可能。最先進的速度控制電驅動系統使我們能夠節省最大的能源。一種特別節能的解決方案是永磁同步電動機（PM電動機）。

它們專用于變頻器，并且比異步電動機具有更高的效率等級（> IE3），并且改善了部分負載性能。

永磁電動機也比同等尺寸的異步電動機具有更高的性能水平。例如，精確跟隨旋轉磁場的磁輪使我們能夠在帶有多個同步運行驅動器的傳送帶上使用永磁電動機。我們可以提供所有尺寸和對標準電動機范圍的各種修改。

VEM通過兩條新的產品線，將自己定位于永磁同步電動機技術

永磁同步節能電動機
永磁同步大功率電動機

這些產品將K21R / WE1R系列經過驗證的設計原理與這一尖端技術相結合。

技術細節

同步節能電機

鏡框尺寸	56 – 315
輸出功率范圍	0.09 – 75千瓦
轉矩范圍	0.6 – 860 Nm
速度	4、6和8極設計
保護類型	符合EN 60034-5（IEC 60034-5）的IP 55，可選IP 56，IP 65
設計類型	IM B3，IM B35，IM B5，IM B14，IM B34以及符合EN 60034-7的衍生設計
冷卻方式	符合EN 60034-6（IEC 60034-6）自通風IC 411 強制通風，IC 416
冷卻液溫度/現場高度	作為標準功能，-20°C至+40°C，現場海拔高度1000 m
應答器	可選的RFID系統iID®2000（基于ISO 15693的13.56 Mhz）

同步大功率電動機

鏡框尺寸	56 – 280
輸出功率范圍	0.25 – 75千瓦
轉矩范圍	0.55 – 700 Nm
速度	4、6、8和12極設計
保護類型	符合EN 60034-5（IEC 60034-5）的IP 55，可選IP 56，IP 65
設計類型	IM B3，IM B35，IM B5，IM B14，IM B34以及符合EN 60034-7的衍生設計
冷卻方式	符合EN 60034-6（IEC 60034-6）自通風IC 411
冷卻液溫度/現場高度	作為標準功能，-20°C至+40°C，現場海拔高度1000 m
應答器	可選的RFID系統iID®2000（基于ISO 15693的13.56 Mhz）

VEMoDRIVE緊湊型

與單獨安裝這些單元相比，這種由電機和變頻器組成的緊湊型單元具有重要的優勢：

無需進行驅動器項目規劃的費用，
轉換器安裝在電機上⇒不需要轉換器的安裝表面或占地面積，
高抗振性和高防護等級成為標準配置⇒使用壽命長，
由于設計原理，不需要輸出濾波器，
不需要電機電纜⇒僅需要非屏蔽電源電纜，
組裝或安裝投入非常低，并且
最低啟動要求⇒短時間內即可投入使用

seline;">

VEMoDRIVE Compact可以提供與電動機和變頻器組件完全相同的選件。對于變頻器，這些模塊首先是外部操作員控制模塊，接口（例如總線接口），而且還包括輸入或輸出模塊以及控制模塊。對于電動機，這些是除其他外的設計配置，保護類型，可以從中選擇單獨驅動的風扇，還可以選配制動器或編碼器。根據要求，可以在變頻器中實現制動器的激活或編碼器信號的評估。

VEMoDRIVE 緊湊型驅動器，電機的效率等級為IE1 *

MT21R，M21R，自通風
MT21F，M21F，強制通風

VEMoDRIVE 緊湊型驅動器，電機的效率等級為IE2 *

ME1R，自我通風
ME1F，強制通風

*電機符合IE1或IE2的要求。在電源上

技術細節

系統	通用小型驅動系統
鏡框尺寸	71 – 180（正在準備200）
輸出功率范圍	0.55 – 22 kW（管道中有30 kW）
效率等級符合IEC 60034-30	作為標準功能，VEMoDRIVE Compact型號的電機滿足市電運行效率等級IE2（可選IE3）的要求。但是，VEMoDRIVE Compact驅動系統也可以選擇配備不具有效率等級額定值或IE1效率等級的電動機。
速度	3,000; 1,500; 1,000轉
保護類型	符合DIN EN 60034-5（IEC 60034-5）的IP 54或IP55，可選為IP 56，IP 66（取決于轉換器類型）
設計類型	IM B3，IM B35，IM B5，IM B14，IM B34以及符合EN 60034-7的衍生設計
冷卻方式	根據DIN EN 60034-6（IEC 60034-6）自通風IC 411 強制通風，IC 416。
冷卻液溫度/現場高度	作為標準功能，0°C至+ 40°C，現場海拔高度1000 m

VEM節能且無污染永磁同步電動機 K21R / WE1R系列-德國進口

特征

節能且無污染
根據EN 60034（IEC 60072）進行設計
根據DIN 42673、42677的安裝尺寸或輸出分配或漸進式
堅固，低振動的灰口鑄鐵設計

技術細節

鏡框尺寸	56 – 400（450）
輸出功率范圍	0.06 – 710千瓦
點火保護類型	增加的安全性“ e”（Ex e IIC T3 Gb）隔爆外殼“ d（e）”（Ex d（e）IIC T4 Gb）無火花“ n”，（Ex nA IIC T3 Gc）適用于21區，（Ex tb IIIC T125°C Db）適用于22區（Ex tc IIIB（C）T125°C Dc）
效率等級符合IEC 60034-30	在充分考慮到VO（EG）640/2009的情況下，這些電機可提供以下設計配置：沒有效率分類，標準效率IE1，高效IE2，以及優質效率IE3
速度	3,000; 1,500; 1,000; 可根據要求提供750 rpm的可換極設計
保護類型	符合EN 60034-5（IEC 60034-5）的IP 55，可選IP 56，IP 65
設計類型	IM B3，IM B35，IM B5，IM B14，IM B34以及符合EN 60034-7的衍生設計
冷卻方式	符合EN 60034-6（IEC 60034-6）自通風IC 411 強制通風，IC 416 不通風，IC 410
冷卻液溫度/現場高度	作為標準功能，可根據要求提供-20°C至+ 40°C，海拔高度1000 m的場地高度，偏離溫度或場地高度

VEM電動機和驅動器的設計和用途是在遠洋船船上的輔助動力裝置中使用，可以滿足在此類環境中遇到的那些特定要求。其中包括大氣中的高濕度和空氣中的鹽分含量，海洋飛濺水和主要的溫度波動。這些電動機符合國家和國際船級社的要求。它們根據各種防護和類型系列進行設計，并可以提供各種保護，并分別在甲板上或在甲板下操作。

技術細節

鏡框尺寸	56 – 400
輸出功率范圍	0.06 – 710千瓦
船級社	這些電機是根據德國勞氏船級社，挪威船級社，勞埃德船級社，俄羅斯船級社，美國船級社，必維國際檢驗集團和中國船級社的規定設計，測試并提供的。
效率等級符合IEC 60034-30	在充分考慮到VO（EG）640/2009的情況下，這些電機可提供以下設計配置：沒有效率分類，標準效率IE1，高效IE2，以及優質效率IE3
速度	3,000; 1,500; 1,000; 可根據要求提供750 rpm的可換極設計
保護類型	符合EN 60034-5（IEC 60034-5）的IP 55，可選IP 56，IP 65
設計類型	IM B3，IM B35，IM B5，IM B14，IM B34以及符合EN 60034-7的衍生設計
冷卻方式	符合EN 60034-6（IEC 60034-6）自通風IC 411 強制通風，IC 416 不通風，IC 410
冷卻液溫度/現場高度	作為標準功能，-20°C至+ 40°C，可選地-40°C至+ 60°C，站點海拔高度為1000 m
應答器	可選的RFID系統iID®2000（基于ISO 15693的13.56 MHz）

VEM節能且無污染永磁同步電動機 K21R / WE1R系列-德國進口

在許多應用中，驅動器必須可靠且快速地停止。在升降機，葫蘆，起重機，絞車，輸送機或機床上，VEM制動馬達是正確的選擇。節能，無污染，根據DIN EN 60034（IEC 60072）設計，安裝尺寸或輸出分配符合DIN 42673、42677或漸進式，堅固耐用且低振動的灰口鑄鐵設計，熱等級155（F ）包括熱儲備，可選180（H），接線盒可選地布置在頂部，左側或右側，可以進行許多修改。

特征

節能且無污染
根據EN 60034（IEC 60072）設計
根據DIN 42673、42677的安裝尺寸或輸出分配或漸進式
堅固耐用，低振動的灰口鑄鐵設計
熱量等級155（F），包括熱量儲備，可選180（H）
接線盒可選地布置在頂部，左側或右側
許多修改可用

技術細節

鏡框尺寸	63 – 355
輸出功率范圍	0.12 – 500千瓦
效率等級符合IEC 60034-30	在充分考慮到VO（EG）640/2009的情況下，這些電機可提供以下設計配置：沒有效率分類，標準效率IE1，高效IE2，優質效率IE3
速度	3,000; 1,500; 1,000; 750；600; 500 rpm，可根據要求提供較低的速度
保護類型	符合EN 60034-5（IEC 60034-5）的IP 55，可選IP 56，IP 65
設計類型	IM B3，IM B35，IM B5，IM B14，IM B34以及符合EN 60034-7的衍生設計
冷卻方式	符合EN 60034-6（IEC 60034-6）自通風IC 411 強制通風，IC 416 不通風，IC 410
冷卻液溫度/現場高度	作為標準功能，可根據要求提供-20°C至+ 40°C，海拔高度1000 m的場地高度，偏離溫度或場地高度
應答器	可選的RFID系統iID®2000（基于ISO 15693的13.56 MHz）

基于經驗證的VEM異步電動機系列的基本設計和構造，通過有針對性地修改絕緣系統，軸承和連接件，開發出了一種用于機械排煙或排熱和排煙系統的類型系列。

正常情況下，燃?xì)馊細怆妱?dòng)機與常規風扇電動機一樣運行，其設計應確保在發生火災時，燃?xì)鈶?yīng)在強烈升高的溫度下運行，并達到客戶指定的一段時間，然后才允許其失效。這些電動機甚至在設計階段都經過了嚴格的測試，從而在很大程度上模擬了緊急情況。

技術細節

鏡框尺寸	90 – 355
輸出功率范圍	0.25 – 500千瓦
燃?xì)忸?/td>	F200、300、400和600 acc。符合EN 12101-3
效率等級符合IEC 60034-30	在充分考慮到VO（EG）640/2009的情況下，這些電機可提供以下設計配置：沒有效率分類，標準效率IE1，高效IE2，以及高級效率IE3（僅應要求提供）
速度	1,500; 1,000; 750；600; 500轉
保護類型	符合EN 60034-5（IEC 60034-5）的IP 55，可選IP 56，IP 65
設計類型	IM B3，IM B35，IM B5，IM B14，IM B34以及符合EN 60034-7的衍生設計
冷卻方式	符合EN 60034-6（IEC 60034-6）自通風IC 411 強制通風，IC 418 不通風，IC 410
冷卻液溫度/現場高度	作為標準功能，可根據要求提供-20°C至+ 40°C，海拔高度1000 m的場地高度，偏離溫度或場地高度
應答器	可選的RFID系統iID®2000（基于ISO 15693的13.56 MHz），不適用于緊急操作
