InterApp BVC21氣動薄型球閥介紹

 設計規范：

 產品通過PED97/23/EC認證

 鑄件通過AD2000-WO認證

ISO5211平臺設計

 法蘭標準：DIN2542-DIN2545

檢查和測試執行:API598,EN12266

結構長度：DIN 3202/F4



InterApp BVC21氣動薄型球閥適用介質：采用不同材質可以適用水、油、氣及某些腐蝕性液體



InterApp BIANCA襯氟蝶閥該產品廣泛應用于：制藥行業、粘合劑、造紙、燃料運輸業、涂料生產及加工、高腐蝕性化學介質和有毒介質、材料處理（如鍍鋅和酸洗）、采礦業、燃料運輸和儲存、設備凈化行業、食品工業、危險品運輸、潮濕氯氣等。





 其技術參數如下：

 1，公稱通徑：DN40~DN300；

,2，結構長度：EN 558 Series 20、DIN 3202 T3 K1、API 609 T1、ISO 5752 Series 20、GB/T 12221 20系列；

,3，連接法蘭：BS EN 1092 Table 8&Table 9、DIN 2501 PN10/16、ANSI B16.5 Class 150、AWWA C207 Class B& Class D；MSS SP-44 Table Class 150/285PSI、AS 2129 Table D&Table E（DN100~DN300）、ISO 7005 PN10/16、JIS B 2212 10K、GB/T 9113 PN10/16；

4， 頂法蘭：ISO 5211、GB/T 12223；

5， 閥門標識：EN 19、GB/T 12220；

6， 密封等級：DIN 3202 T3、ISO 5208 Table 4 RATE A、API 598 Table 6 CATEGORY 3、GB/T 13927 表4 A級；

7， 工作溫度：-40℃~+200℃（與工作壓力有關）；

8， 工作壓力：**10bar（16bar特制）；

9，真空度：

 低真空（101325Pa~0.133 Pa）；

10， 逸散性：≤10-4mg/s·m。



 其特點如下：

1， 獨特閥軸強制密封結構，安全可靠，對環境無污染。

2， 閥板與閥桿為一體式結構，無焊接連接，閥板密封面為球面，板面形狀為“X”型薄板結構，確保低扭矩，高CV值。

3， 閥體為分體式結構，上下體連接面有定位卡槽，確保閥軸孔上下同心。

4， 閥桿上有應力卡槽，起到過載保護的作用，為防吹出設計，安全可靠。

5， 閥體材料為WCB碳鋼，閥板和閥桿的材料為雙向不銹鋼，即使閥板包覆層PFA意外破損，閥門依然可以使用，提供二次安全保障。

6， 密封結構設計，符合TA-Luft VDI 2440，ISO 15848標準要求，適用于有毒及高腐蝕性化學介質。

7， 可選防靜電式設計結構。

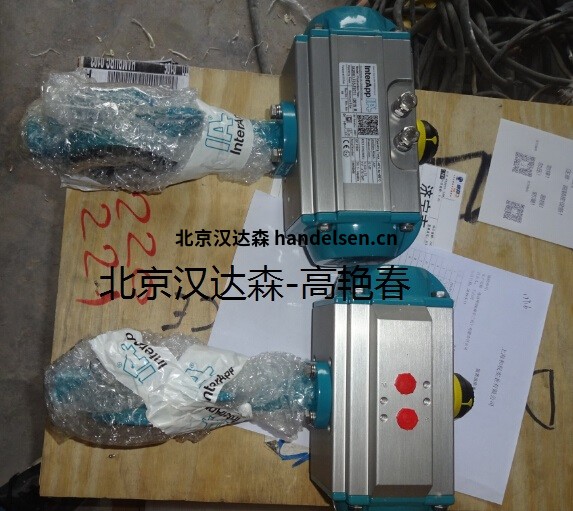

InterApp氣動蝶閥為橡膠全包覆式蝶閥，低扭距高耐壓雙面持壓設計，完全隔絕閥體及閥軸接觸流體，閥瓣與閥軸無銷式設計，方便維修與拆換，并于閥軸內部置入特殊防止卡死之自潤性軸承，杜絕了一般蝶閥無法關閉現象的問題，因閥座橡膠原料加入特殊配方，降低了40%橡膠老化速率，增加蝶閥的使用壽命，其適用溫度最高可達≦204℃，閥門設計型式有夾式、多耳式以及法蘭式，多適用于水、冷卻水、氣體、粉末等管道上作調節流量和關閉管路流體的作用，應用于空調、造船、石化、消防、海水、排煙脫硫等等相關系統，配合不同系統應用需求，提供多樣化之材質選擇，供客戶選購參考。

主要特點：



1.InterApp公司所提供的中線型90°迴轉閥系列,為橡膠全包覆式蝶閥。



2.低扭距高耐壓雙面持壓設計，完全隔絕閥體及閥軸接觸流體。閥瓣與閥軸無銷式設計，方便維修與拆換，并于閥軸內部置入特殊防止卡死之自潤性軸承，杜絕了一般蝶閥無法關閉現象的問題，其開關循環壽命可達50,000次以上的可能。



3.閥軸構造：



閥軸是以一個特殊的”Q”型設計裝置于閥體內。閥門尺寸為DN350mm以下時，則在本體與蝶片間的閥軸可在不使用任何特殊工具下移除掉。



＊除非您需拆解閥門，否則請不要將碟片轉至135度的位置。



4.閥門設計分別為對夾式、多耳式及法蘭式等三種型式，這適用于水、冷卻水、氣體及粉末等管線，可用來調節及關閉流體的流動。應用范圍為空調、造船、石化、消防、海水、排煙脫硫等相關系統。



5.閥體強度設計符合API 609、ASME B16.34及ISO 5208之相關使用規定







瑞士InterApp高性能雙偏心蝶閥特殊的浮動式閥座設計，依據壓力源之方向，自動調整閥座位置，達到閥門雙面持壓之效果，并增加了閥座使用壽命，配合空氣分離市場要求及實驗，使用壽命可達50萬次以上，閥軸經過特殊防塵設計，防止了流體進入閥軸造成閥軸卡死之情況，蝶閥型號依不同工況，可選用不鏽鋼或其他特殊合金鋼供業主使用，閥座提供了PTFE、RTFE、PEEK、metaL等材質，適用于石化、煉油、空分、CDA等大多數之不同溫度與壓力之工況場合。

InterApp高性能雙偏心蝶閥設計規范：



逸散標準符合ANSI/ISA-SP-93閥門逸散標準認可、

TA-LUFT及Emission ISO 15848-1逸散規定

全系列通過俄羅斯強制認證GOST證書

通過TSG D 7002 特種設備型式試驗(壓力管道)

 全系列通過安全等級SIL3認證，并符合IEC 61508-1標準。

第三面設計符合ISO 5211之國際標準銜接接口要求，方便操作器搭配及高低溫延長管使用 全系列皆附靜電導引裝置結構，符合防爆認證：ATEX 94/9/CE Group II Category 2 GD 尺寸 ANSI CLASS 150LB：2”~48”(50~1200mm); ANSI CLASS 300LB：2.5”~24”(65~600mm)。

壓力范圍： ANSI CLASS 150LB：PN 10~25 ANSI CLASS 300LB：PN 40~50 全系列壓環結構專利 雙偏心90°回轉閥，軟質與金屬閥座選擇 提供夾套設計，其應用于因溫度變化產生的流體結晶，保溫層可依據客戶工況不同之要求訂制閥體、閥座及閥軸之不同保溫設計及應用

瑞士InterApp高性能雙偏心蝶閥特殊的浮動式閥座設計，依據壓力源之方向，自動調整閥座位置，達到閥門雙面持壓之效果，并增加了閥

6.24”以下尺寸，第三面設計符合國際標準 ISO 5211 銜接介面要求，方便操作器搭配及高低溫延長管使用。



7.28”以上尺寸，第三面設計符合國際標準 ISO 5211 銜接介面要求，方便操作器搭配及高低溫延長管使用，且閥軸為圓鍵。



InterApp氣動蝶閥為橡膠全包覆式蝶閥，低扭距高耐壓雙面持壓設計，完全隔絕閥體及閥軸接觸流體，閥瓣與閥軸無銷式設計，方便維修



InterApp BVC21氣動薄型球閥介紹

瑞士interApp蝸輪金屬軟密封蝶閥



碟板材料： 不銹鋼 1.4435, AISI 316L ；不銹鋼 1.4435, AISI 316L 拋光 ；蝶板: 1.4435, PFA 外膜 ；特殊材料: 鈾合金 1.4539 ；哈式合金 C22, 2.4602 ；鈦合金 3.7035

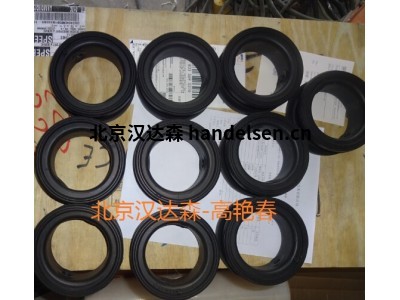

密封閥座： PTFE 、PTFE-防靜電 、ULTRAFLON? , i.e.適合真空和氯氣

可申請認證： ATEX（防爆）、HP（超純）、CE、TUV、

適應溫度： －20～200℃

適應范圍： 高純流體、強腐蝕流體、水處理、化工；

制造商： 瑞士InterApp

驅動方式： 電動、氣動、手動、液動等；

閥門形式 中軸兩瓣式結構

  口徑： DN32～600（對夾）、DN32~400（支耳）、DN450～900（法蘭）；

（DN32～150口徑的閥門可以耐壓16bar，比同類產品耐壓要高；）

閥門連接形式： 對夾式、支耳式、法蘭、PN6、PN10、PN16、ANSI150

最大承受壓力： 16bar(DN32~150)、10bar(200~300)、6bar(350~600)、2.5bar(700~900)

閥體材料： 球墨鑄鐵 GGG40.3，80μm 環氧樹脂涂層 ，不銹鋼 1.4435, AISI 316L ；

碟板材料： 不銹鋼 1.4435, AISI 316L ；不銹鋼 1.4435, AISI 316L 拋光 ；蝶板: 1.4435, PFA 外膜 ；特殊材料: 鈾合金 1.4539 ；哈式合金 C22, 2.4602 ；鈦合金 3.7035

密封閥座： PTFE 、PTFE-防靜電 、ULTRAFLON? , i.e.適合真空和氯氣

可申請認證： ATEX（防爆）、HP（超純）、CE、TUV、

適應溫度： －20～200℃

適應范圍： 高純流體、強腐蝕流體、水處理、化工；

制造商： 瑞士InterApp

驅動方式： 電動、氣動、手動、液動等

ZARGES工廠介紹：



80多年來，ZARGES品牌一直是接入、包裝、運輸和特殊建筑領域不斷創新的代名詞。ZARGES是歐洲家輕金屬建筑公司，作為歐洲家輕金屬公司，zarges成立于1933年。截止目前，在德國、法國、西班牙、匈牙利、美國擁有8家工廠，從事安全箱體和梯子的生產。擁有超過75年梯子制造經驗的zarges，除了供應常規箱體和梯子以外，還以為廣大客戶提供定制解決方案。



作為創新的市，ZARGES為客戶提供在安全、耐用性和人體工程學方面制定標準的產品和服務。ZARGES產品結合了輕金屬材料鋁的多重優點，如高穩定性和低重量、耐腐蝕性和使用靈活性。ZARGES為每個需求提供合適的產品，并提供定制的解決方案。

ZARGES產品規格：



溫度范圍：TT-137N型號，水溫高達140oC。



TT-137B / BP型號，水溫高達160oC



控制：自我優化微處理器控制器與數字，顯示設定溫度和實際溫度



填充：自動帶濾水器



連接：中等：3/4“內螺紋冷卻水：3/8”內螺紋



尺寸： L 870 x W 360 x H 915 mm含。腳輪



重量：約120公斤



顏色：銀灰色RAL 7001



ZARGES K470工具箱技術參數簡介



· 有關質量特性和產品詳情，請參閱K 470。



· 配有鎧裝扣環，可防止未經授權的進入。



· 兩種可選方法，用于將盒子固定到裝載床上：性螺釘固定或可拆卸。



· 配有鎧裝扣環，可防止未經授權的進入。



· K 470卡車工具箱的安全性已經成功進行了碰撞測試。



 ZARGES K470工具箱技術參數簡介



ZARGES推出的款專為皮卡車床設計的移動工具箱 - 創新的緊固件使箱子易于安裝和拆卸。



· 車輛平板車的運輸和儲存箱適用于當?shù)卣?，熟練的貿易，園林園藝，農林車輛。
