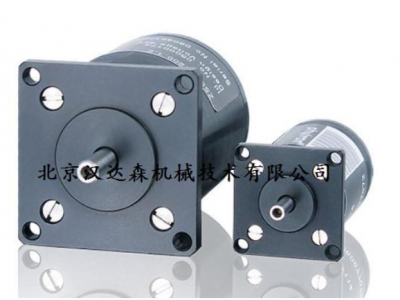

Phytron-Elektronik步進電機phyBASIC型號

吳亞男 QQ：2853369884   手機：17718583804 電話：010-64714988-212 傳真：010-64714988-668 郵件：tk2@handelsen.cn

Phytron-Elektronik步進電機phyBASIC型號

高精度，高扭矩，運行平穩

我們的電機系列phyBASIC結合了價格優化設計的優勢和出色的操作特性。

這使得phyBASIC電機特別適用于制造業的標準應用。 良好的運行性能，高扭矩和堅固的工藝使phyBASIC成為防護等級IP40環境下快速精確定位任務的*選擇。



Phytron-Elektronik步進電機phyBASIC型號

技術細節

兩相步進電機

保持扭矩從50 mNm到7.2 Nm

邊緣尺寸從20到86毫米

步數(標準)200

1.8°步進電機的步進精度為5%

工作電壓phyBASIC 20或28或42(NEMA 8或11或17)：36至48 VDC

phyBASIC 56或86(NEMA 23或34)：72 VDC

標準連接：4引腳并聯

防護等級IP 40

絕緣等級B，130°C

絕緣電阻100MΩ

包含配套連接器的電纜

選項：

齒輪

后軸

應用：

設備，機器和工廠制造

簇絨機

標簽技術

后處理和包裹處理

裝配自動化

Phytron 電機型號示例：

Phytron ZSH 87/2

Phytron ZSH 87/3

Phytron ZSH 88/1

Phytron ZSH 88/2

Phytron ZSH 88/3

Phytron ZSH 107/1

Phytron ZSH 107/2

Phytron ZSH 107/3

Phytron ZSH 107/4

Phytron VSS/VSH 19D200D0D6

Phytron VSS/VSH 19D200D1D2

Phytron VSS/VSH 20D200D0D6

Phytron VSS/VSH 20D200D1D2

Phytron VSS/VSH 25D200D0D6

Phytron VSS/VSH 25D200D1D2

Phytron VSS/VSH 26D200D0D6

Phytron VSS/VSH 26D200D1D2

Phytron VSS/VSH 32D200D0D6

Phytron VSS/VSH 32D200D1D2

Phytron VSS/VSH 33D200D0D6

Phytron VSS/VSH 33D200D1D2

Phytron VSS/VSH 42D200D1D2

Phytron VSS/VSH 42D200D2D5

Phytron VSS/VSH 43D200D1D2

Phytron VSS/VSH 43D200D2D5

Phytron VSS/VSH 52D200D1D2

Phytron VSS/VSH 52D200D2D5

Phytron VSS/VSH 56D200D1D2

Phytron VSS/VSH 56D200D2D5

Phytron VSS/VSH 57D200D1D2

Phytron VSS/VSH 57D200D2D5

Phytron VSS/VSH 80D200D 5

Phytron VSS/VSH 100D200D10

Phytron VSS/VSH 126D200D10

Phytron VSS 25D200D0D6-GPL-HV-4LP

Phytron VSS 25D200D1D2-FV-4LP

Phytron VSS 43D200D2D5-E-GPL-HV-4LP

Phytron VSS 57D200D2D5-E-GPL-HV-4LP

Phytron ZSH 87/3D200D8D4-E50

Phytron ZSH 87/2D200D6D5-B-E50

Phytron ZSH 87/2D200D6D5-B-TB-TI

Phytron ZSH 87/1D200D4D2-B-TB-TI

Phytron ZSS 19.20

Phytron ZSH 88/1

Phytron TMC I/I-H-232-F/F

Phytron PMC-H-230V

Phytron OMC I-H-232-F

Phytron ZSS 33.20-E

Phytron ZSS 32.20-E

Phytron ZSH 57 / 2.

Phytron ZSS33.20-E

phyBASIC20漢1達200森0,64LpJST200

phyBASIC28漢1達200森1,64LpMOLEX300

phyBASIC42漢1達200森1,54LpJST300

phyBASIC42漢3達200森1,54LpJST300

phyBASIC56漢2達200森2,24LpJST300

phyBASIC56漢3達200森2,04LpJST300

phyBASIC86漢1達200森5,04Lp300

phyBASIC86漢2達200森5,04Lp300

TOOL-TEMP加壓水溫控制裝置TT-137技術參數

安全設備：

*液位控制提供自動干運行保護

*獨立的機械安全恒溫器

*溫度限制器安裝在控制器中

*電機保護開關，變壓器，絕緣

*發生故障時發出聲音警報

產品規格：

溫度范圍：TT-137N型號，水溫高達140ºC。

TT-137B / BP型號，水溫高達160ºC

控制：自我優化微處理器控制器與數字，顯示設定溫度和實際溫度

流量控制：電子，帶數字顯示和自動控制的小流量。

型號：有兩種型號可供選擇：TT-138N，帶泵軸面密封TT-137B，帶密封的磁力泵驅動

加熱能力： 12千瓦

冷卻能力：約80kW - 間接約。 60kW - 直接

冷卻系統：間接或直接冷卻

泵容量： N泵大5 bar，大110升/分鐘。 B泵大6.5bar，大751/min。

填充：自動帶濾水器

連接：中等：3/4“內螺紋冷卻水：3/8”內螺紋

尺寸： L 870 x W 360 x H 915 mm含。腳輪

重量：約120公斤

顏色：銀灰色RAL 7001

ZARGES K470工具箱技術參數簡介

· 有關質量特性和產品詳情，請參閱K 470。

· 配有鎧裝扣環，可防止未經授權的進入。

· 兩種可選方法，用于將盒子固定到裝載床上：性螺釘固定或可拆卸。

· 配有鎧裝扣環，可防止未經授權的進入。

· K 470卡車工具箱的安全性已經成功進行了碰撞測試。

ZARGES K470工具箱技術參數簡介

ZARGES推出的款專為皮卡車床設計的移動工具箱 - 創新的緊固件使箱子易于安裝和拆卸。

· 車輛平板車的運輸和儲存箱適用于當?shù)卣?，熟練的貿易，園林園藝，農林車輛。

ZARGES工廠介紹：

80多年來，ZARGES品牌一直是接入、包裝、運輸和特殊建筑領域不斷創新的代名詞。ZARGES是歐洲家輕金屬建筑公司，作為歐洲家輕金屬公司，zarges成立于1933年。截止目前，在德國、法國、西班牙、匈牙利、美國擁有8家工廠，從事安全箱體和梯子的生產。擁有超過75年梯子制造經驗的zarges，除了供應常規箱體和梯子以外，還以為廣大客戶提供定制解決方案。

作為創新的市，ZARGES為客戶提供在安全、耐用性和人體工程學方面制定標準的產品和服務。ZARGES產品結合了輕金屬材料鋁的多重優點，如高穩定性和低重量、耐腐蝕性和使用靈活性。ZARGES為每個需求提供合適的產品，并提供定制的解決方案。

Riegler大型壓力調節器參數簡介

大型壓力調節器，帶2個壓力表，G 1 1/2，調節器。0.5 - 6巴

大型壓力調節器，帶有2個壓力表，用于入口和出口壓力，G 1 1/2，控制范圍0.5 - 6 bar，入口壓力大。40巴。非壓力獨立，內部先導式隔膜壓力調節器，帶二次通風。

通過2個壓力表單獨顯示輸入和工作壓力。

按下手輪可以鎖定壓力調節。

Riegler大型壓力調節器參數簡介

包:1

低限度:1

密封材料:NBR

流量:48000升/分鐘

流量測量：在P1 = 10巴，P2 = 8巴，壓降Δp= 1巴

入口壓力：大40bar

住房：鋁

線：G 1 1/2

目錄頁：HK100

中溫:60°C

控制范圍大:6bar

控制范圍分鐘:0.5bar

環境溫度:90°C

甲：180毫米

乙：246毫米

DN：50

Riegler公司簡介：

德國 Riegler 公司成立于1936年，擁有100多名員工，倉庫占地面積6500平方米。主要產品為：壓力表、壓力傳感器、壓差計、溫度計、電磁閥、球閥等。公司自成立以來，一直追求創新，產品范圍不斷增多，世界范圍有超過15000家客戶。

Minimotor-直流蝸桿減速電機馬達PCC技術參數

齒輪螺桿齒輪馬達

PCC

蝸輪減速電機扭矩高達18納米

蝸輪減速電機。永磁鐵直流電機75至150 W.軸距32 mm。

電機：帶磁鐵的直流電，封閉形式，無需外部通風。F級絕緣，12或24 Vdc電源。吸收功率230 W. IP65防護等級符合CEI EN 60529標準。

減速器：蝸桿螺桿，帶壓鑄鋁齒輪箱。軸距32毫米。CARO青銅表冠，硬度為120÷160 HB。螺釘由鋼化鋼制成，帶有矯正螺紋。密封環采用特殊橡膠制成，適用于高溫環境。使用特殊油潤滑長壽命。可用的減速比為10，從5到100.

Minimotor-直流蝸桿減速電機馬達PCC技術參數

版本B3-B5(B5 / S左 - B5 / D右)。注意為了正確選擇減速電機，建議遵循關于維修系數和軸上允許的大負荷的表格。

這些減速電機需要磨合期。因此，在運行的前30個小時內，您會發現扭矩低于報告的數據。

Mini Motor工廠簡介：

Mini Motor品牌誕生于1974年，當時我們的產品現在主要面向工業領域的電動機。我們在金屬和電力方面增加了兩種成分： 電子 和 信息技術。   工業自動化和機電一體化 的概念 誕生于七十年代末到八十年代初期

Mini   Motor始終秉持以創新，持續改進，建設性卓越，與客戶合作，共同規劃解決方案。對他們來說，每個發動機，即使是標準產品也是如此。發動機，變速箱和電子部件已經集成在設計階段，生產完全在內部進行，材料和部件質量。

Mini Motor在全球55個國家設有 5個分支機構 和密集的經銷商網絡：我們希望能夠貼近客戶并收集他們的需求。我們創造的定制解決方案和 標準產品   具有相同的關注度和卓越品質的相同特征。

KTR-ROTEX ® GS無齒隙聯軸器技術資料：

產品功能

無間隙，減振顎式聯軸器

軸向插件

免維護

電隔離

故障安全

扭矩從0.2到5,850 Nm

環境溫度可在-50°C至+ 150°C之間(取決于蜘蛛)

用于機床，自動化，動力傳動，醫療技術，包裝技術的聯軸器

ROTEX® GS是一種三件式聯軸器，在預應力下無間隙。 不同的輪轂設計和不同的肖氏硬度為自動化工程中的每個應用提供耦合。 盡管它具有減振特性，但它具有扭轉剛性，因此即使使用高動態伺服驅動器也無需做出任何精確的讓步。 ROTEX GS與模塊化系統配合使用; 可提供多種不同的輪轂設計，可在一個聯軸器尺寸內組合。

性能

除了聯軸器轂的爪式結構外，ROTEX GS的零間隙主要歸功于ROTEX GS彈性體的結構。它們的設計使得支架的凸齒在預應力下接觸聯接轂的凹形爪。與直齒結合，減小了聯軸器系統的表面壓力，增加了剛度

彈性體

GS系列的柔性彈性體有五種不同的肖氏硬度。不同種類的肖氏硬度都可以調節，ROTEX ®GS容易的應用到各種應用條件。

柔性齒由內徑上的腹板徑向支撐。以這種方式，防止了由重加速或高速引起的變形。

聯軸器允許的環境溫度取決于星形輪的肖氏硬度。

KTR廠家簡介：

德國 KTR Kupplungstechnik GmbH 自從進入中國市場以來,憑借其德國制造的的品質，尤其是其ROTEX系列聯軸器，在工程機械行業占領了較大的市場份額，在中國聯軸器市場取得了驕人成就。德國KTR連軸器廣泛應用于工程機械、機床、冶金、石油化工設備及各種通用機械等，幾乎所有需要動力傳遞的機械設備中都要用到德國KTR的產品。

AMTEC K型液壓螺母K-7.209簡介

外徑：119

高度：70

壓環Ø(mm)：100/88

大螺紋：80

大頂力(KN)：160.2

標準系列 K-7型

帶軸向執行器螺絲和活塞

密封的潤滑脂系統，無壓力釋放到大氣。 由手持式六角扳手驅動。 軸向活塞提供緊湊的螺母直徑。 推力環提供1,2或4mm的軸向行程。

特征：

•標準的黑色氧化處理，溫度120oC。(250°F)。

北京漢達森德國本土采購，拼箱發貨報關，德國技術支持，終身售后服務，貨期保證，價格公道，歡迎垂詢!如需更多信息歡迎垂詢漢達森品牌專員吳亞男。
