Rollon 滾輪導軌 ECO-Serie系列



高偉 QQ：2853369888   手機：17710704891 電話：010-64714988-215 傳真：010-64714988668 郵件：tk5@handelsen.cn

　　滾珠　滾子　防腐蝕 COMPACT_RAIL

　　導軌形狀　淬硬滾道

　　每個滑塊的最大負載能力[N]　　C 0rad　15000　C 0ax　10000

　　最大動荷載承載能力[N] C 50　　36600

　　最大力矩[NM]　　Mx 350 My　689 　　Mz　1830

　　最大速度*[M/S]*　9

　　最大加速度 [M/S2]　20

　　最大導軌長度[MM]　999999999**

　　運行溫度　-20°C /+120°C

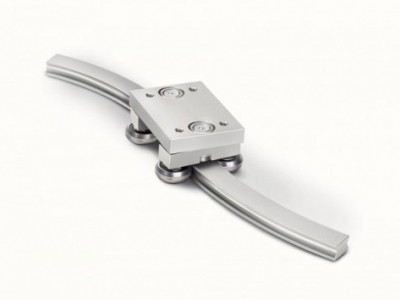

　　帶滾子的 O-Rail 直線系統確保配置的最高靈活性，系統基本組件 FXRG 導軌的原始形狀為 3 個滾道呈 90°排列，R 系列滾子可在任一滾道上運行。

　　使用單個或多個平行導軌允許用戶實現多種配置，滿足所有直線運動要求。

　　O-Rail 作為多功能直線系統設計，非常適合自動化應用。系統組裝方便，即使在不平坦表面也可以提供光滑運動。

　　技術特性

　　摩擦性極低，運行非常光滑

　　運行非常安靜

　　雙滾珠座圈加上極厚外部環和哥特式外形超精加工滾道，確保高負載容量

　　特種潤滑油終身潤滑，適合廣泛工作溫度：–40°到 +130° C

　　旋轉運動補償最高 ± 5°，軸向運動補償最高 ± 1mm

　　氯丁橡膠密封確保防塵

　　ROLLON-NOX 專利生產工藝進一步優化導軌材料，包括熱化學深度滲氮固化處理，以及黑色后氧化處理，確保有效防銹(鹽霧 120 小時)

　　Plus System 直線裝置采用經過陽極氧化的擠壓成型 Anticorodal 6060 和 6082 耐蝕鋁合金，在鋁合金內部安裝有 AISI 303 和 404C 低碳不銹鋼材質的軸承、直線導軌、螺母、螺栓和其它部件，這些材料可以防止或延緩這個直線裝置所在潮濕環境引起的腐蝕。

　　特殊的無沉積表面處理，結合了一個采用食品級有機植物油的潤滑系統，使該線性單元能夠被用于高敏感性和關鍵的應用，例如在食品和制藥工業，在這些行業，對產品的污染是被禁止的。

　　內部不銹鋼部件

　　經過陽極氧化的擠壓成型 Anticorodal 6060 和 6082 耐蝕鋁合金

　　AISI 303 和 404C 超低碳不銹鋼材質的直線導軌、螺栓、螺母和其它部件

　　使用食品級有機植物油進行潤滑

　　PLUS SYSTEM 系列包括 3 種有不同特點的產品：ELM，ROBOT，SC。

　　PLUS SYSTEM - ELM

　　這是 Rollon 首要系列的完全封閉的皮帶傳動直線執行器，具有高度通用性。

　　ELM 直線裝置有四種尺寸可選，從 50 mm 到 110 mm。它們有一個堅固的擠壓成型陽極氧化鋁型材自支撐結構。推力的傳遞是通過鋼加強聚氨酯帶的傳動。移動滑架所受支撐和精密導向是通過一個直線導向系統或可選的凸輪滾子系統。

　　一種聚氨酯密封條可完全防止灰塵、污垢、碎屑、液體和其它污染物進入傳動帶系統和直線導軌系統。它避免了其它密封系統如不銹鋼片的脆弱性。

　　用于直線運動的部件、潤滑劑貯槽、籠式滾珠軸承座和雙唇密封件，增強了一個“免維護”系統。使用的皮帶輪、軸承和傳動軸是行業中最堅固的類型之一。對于工作環境非常惡劣，并需要高速工作循環和高重復定位精度的應用，ELM 是最佳產品。
