測量探頭

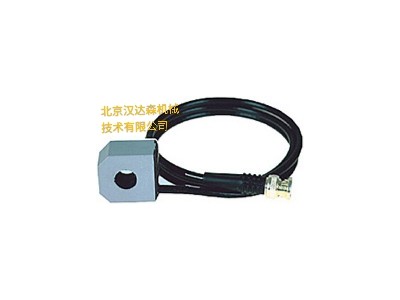

干擾電壓測量探頭/ EMC傳感器

使用干擾電壓測量探頭，可以記錄電源線和控制線上的干擾電壓，并在采取補救措施后記錄衰減。測量探頭將干擾功率與9 KHz到30 MHz范圍內的干擾電壓成正比，并以50 ohms定義輸出。頻譜分析儀，掃描儀或KW接收器可用作測量設備。

技術數據：
高頻電流互感器1V / A。
頻率范圍：9 KHz至30 MHz。
紋波：±2.5 dB。
輸出阻抗：50歐姆。
BNC連接器：連接電纜的長度：1米R(shí)G 58 /U。
帶電電纜的最大直徑：13 mm
外殼：HxWxD 35x35x20 mm。
工作溫度：0 .. + 50°C。
重量180克

訂單號。100-910：干擾電壓測量探頭

根據DIN VDE 0107的一維測量線圈

測量線圈用于記錄交變磁場。它可以將磁場強度直接轉換為50 Hz至1000 Hz范圍內的交流電壓，具有交流電壓范圍的普通萬用表可以用作測量和顯示設備。在50 Hz磁場下的關系為：1 mVAC = 1 uTesla。

技術數據：
測量線圈：1mV AC = 1 uTesla，
頻率為50 Hz?：50 Hz至1000 Hz。
精度：滿量程的±5％。M.
輸出阻抗：低阻抗約32歐姆。
插頭：紅色，黑色香蕉插頭。
線圈直徑：113 mm，圓形
線圈架：直徑115 mm?圓形，高度15 mm
測量面積：100 cm2
匝數：318轉
工作溫度：0 .. + 50°C。
重量180克

測量電壓與頻率成比例增加。因此，必須在更高的頻率下獲得一個分頻系數。

例子：

50 Hz 100 mV AC對應于100 uTesla 1：1
100 Hz 100 mV AC對應于50 uTesla 1：2
200 Hz 100 mV AC對應于25 uTesla 1：4400
Hz 100 mV AC對應于12.5 uTesla 1：8
等

100-920號訂單：一維測量線圈
