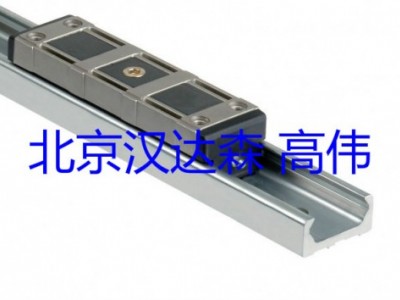

rollon滾輪導軌TR系列

線性導軌的可用尺寸:20、26、30、40和45毫米

麥克斯。線性導軌中滑塊的運行速度:1.5米/秒(59英寸/秒)(取決于應用)

麥克斯。加速度:2米/秒(78英寸/秒)(取決于應用)

麥克斯。橫向:3，060毫米(120英寸)(取決于尺寸)

麥克斯。徑向負載能力:3.240牛頓(每個滑塊)

線性導軌的溫度范圍:不銹鋼-20°C至+100°C(-4°F至+212°F)，鍍鋅-20°C至+120°C(-4°F至+248°F)，氮化-30°C至+170°C

可用軌道長度從160毫米到4.000毫米(6.3英寸到157英寸)，增量為80毫米(3.15英寸)

終身潤滑的滾輪

滾軸密封/護罩:CEX滑塊=> 2RS(防濺密封)，CES滑塊=> 2Z(防塵蓋密封)，CEN滑塊=> 2Z

材料:不銹鋼軌道TEX.../ UEX...1.4404 (AISI 316L)，TES鋼軌.../ UES...鍍鋅ISO 2081

輥子材料:不銹鋼1.4110(美國鋼鐵協會440)

產品說明

堅固實用的線性導軌，帶徑向滾珠軸承滑塊。X-Rail是一系列線性導軌，帶有徑向滾珠軸承滑塊，適用于需要成本效益和高耐腐蝕性的應用。帶成型滾道的線性導軌和帶扁平滾道的線性導軌可用不銹鋼或鍍鋅或氮化金屬薄板制成。通過T + U配置，X軌系統可以補償安裝表面平行度的任何軸向錯位。



線性導軌有五種寬度:20、26、30、40和45毫米

高達4.000毫米的標準軌道長度；根據要求提供不同長度

低摩擦系數

用于自動調心軸承應用的T型和U型導軌組合

易于調節的滑塊預載

聚合物基刮水器可用于增加滾子軸承保護(適用于薄體式滑塊)

高達120°C/250°F的耐高溫性(氮化版本為170°C)

不銹鋼X軌線性導軌版本耐腐蝕，即使在非常臟或熱的環境中也能確?？煽康倪\行。當需要不銹鋼線性導軌時，這種解決方案是理想的且價格合理。
