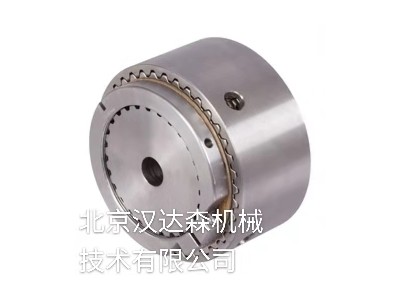

madler 聯軸器系列滑動扭矩器



最小起訂貨量

  • 無限制

您可能還關注相似產品
  • 身份驗證|
  • 主營產品|減速機、聯軸器
  • 公司榮譽| 已通過認證 明星產品
供應產品分類
  • 暫無分類
本頁信息為麥德勒Madler原廠生產的產品“madler 聯軸器系列滑動扭矩器”產品信息，如您想了解更多關于“madler 聯軸器系列滑動扭矩器”價格、型號、廠家的相關信息，請致電我們，或QQ在線交談。
品牌madler 有效期至長期有效 最后更新2020-09-07 17:17
瀏覽次數148

madler 聯軸器系列滑動扭矩器

陳聰霞
QQ：2850590593  點擊這里給我發消息
手機：18518172431
電話：010-64717020-178
傳真：010-84786709-666
郵件：sales17@handelsen.cn		 陳聰霞郵箱：sales17@handelsen.cn電話：010-64717020-178

 madler產品德國制造聯軸器系列滑動扭矩器
主要特點：結構簡單，基本包含4或6個離合器片，最大滑動速度1000 min-1

詳細信息


材質：滑動限扭器：鋼，鍍鋅且黃色鍍鉻處
理，
無石棉和防銹摩擦片。
• 滑動扭矩可以普通螺絲組裝工具進行調節。
• 扭矩可在安裝后變更。
• 通過安裝第二個碟形彈簧，扭矩范圍可以增
加一倍（第二個彈簧需單獨訂購）。
•定制孔和鍵槽需另行付費。
加工成圓形，鍍鋅，即可防銹，全封閉型設
計，預先鉆孔，帶有最大襯套。
襯套所需長度
襯套所需長度取決于被連接件的寬度。
計算襯套長度時，將零部件的寬度，加上摩擦
襯片厚度的1.5倍，再加上0.5mm。
襯套長度= 1.5 x s + b + 0.5
其它襯套長度，定制鉆孔或滑鍵槽，和設置螺
紋需另外付費。
帶一個蝶形彈簧（標準型). 帶二個蝶形彈簧(分開訂購).


產品   數量 尺寸 碟形彈簧
[數量]		 扭矩
[Nm]		 速度
[min -1 ]		 先導孔d
[mm]		 鉆孔最大
[毫米]		 外部直徑D
[mm]		 B
[毫米]		 鏈輪孔
[mm H8 ]		 b最大
[毫米]		 標準襯套長度
[mm]		 備用襯套長度
[mm]		 備用襯套長度
[mm]		 F
[毫米]		 s
[毫米]		 長
[mm]		 SW
[毫米]		 D M
[毫米]		 M
[毫米]		 G
[毫米]		 重量
[公斤]
61210000   00 0,5 - 5 1 - 10 10000 3,7 10 30 - 8,5 21 2 6 6 10 2,5 31 3x M4 0,1
  61210010   0 2 - 10 4 - 20 8500 5,7 20 45 - 8,5 35 2 6 6 10 2,5 33 6x M4 0,3
  61210100   01 5 - 35 10 - 70 6600 10 22 58 40 16 40 3 8 8 13 3 45 6x M4 0,6
  61210110   1 20 - 75 40 - 150 5600 10 25 68 45 17 44 3 10 8 15 3 52 6x M5 0,9
  61210200   2 25 - 140 50 - 280 4300 14 35 88 58 19 58 4 12 9 17 3 57 6x M6 1,8
  61210300   3 50 - 300 100 - 600 3300 18 45 115 75 21 72 5 15 11 21,5 4 68 6x M8 3,4
  61210400   4 90 - 600 180 - 1200 2700 24 55 140 90 23 85 6 18 12 24,5 4 78 6x M8 5,5
  61210500   5 280 - 800 800 - 1600 2200 28 65 170 102 29 98 8 20 16 28 5 92 6x M8 8,8
  61210600   6 300 - 1200 600 - 2400 1900 38 80 200 120 31 116 8 23 16 31 5 102 8x M20 14,0
  61210700   7 600 - 2200 1200 - 4400 1600 45 100 240 150 33 144 8 25 16 33 5 113 12x M20 22,6
  61210800   8 900 - 3400 1800 - 6800 1300 58 120 285 180 35 170 8 25 16 33 5 115 16x M20 33,6


您也許感興趣的產品:

  • ta:image/png;base64,iVBORw0KGgoAAAANSUhEUgAAAAEAAABQCAIAAABXpYiMAAAAAXNSR0IArs4c6QAAAARnQU1BAACxjwv8YQUAAAAJcEhZcwAADsMAAA7DAcdvqGQAAAAYdEVYdFNvZnR3YXJlAHBhaW50Lm5ldCA0LjAuNWWFMmUAAABhSURBVChT3cWhGgFRAITR/7UlbZOmadImTZEkSdqkCIoiCGstl70z5jmE8x1qP0OPOXVoYoGGJXqu0LhGrxa9N7FFZYfLPh/w54i/HZpO+ZwvqF7jhusdq48xCvYU/k/2D/lr6GyyHlasAAAAAElFTkSuQmCC") repeat-x;">

    DIN ISO 606 (老DIN 8187)標準單排滾子鏈

  • ta:image/png;base64,iVBORw0KGgoAAAANSUhEUgAAAAEAAABQCAIAAABXpYiMAAAAAXNSR0IArs4c6QAAAARnQU1BAACxjwv8YQUAAAAJcEhZcwAADsMAAA7DAcdvqGQAAAAYdEVYdFNvZnR3YXJlAHBhaW50Lm5ldCA0LjAuNWWFMmUAAABhSURBVChT3cWhGgFRAITR/7UlbZOmadImTZEkSdqkCIoiCGstl70z5jmE8x1qP0OPOXVoYoGGJXqu0LhGrxa9N7FFZYfLPh/w54i/HZpO+ZwvqF7jhusdq48xCvYU/k/2D/lr6GyyHlasAAAAAElFTkSuQmCC") repeat-x;">

    DIN ISO 606 (老DIN 8187)標準單排滾子鏈鏈節 11/E

  • ta:image/png;base64,iVBORw0KGgoAAAANSUhEUgAAAAEAAABQCAIAAABXpYiMAAAAAXNSR0IArs4c6QAAAARnQU1BAACxjwv8YQUAAAAJcEhZcwAADsMAAA7DAcdvqGQAAAAYdEVYdFNvZnR3YXJlAHBhaW50Lm5ldCA0LjAuNWWFMmUAAABhSURBVChT3cWhGgFRAITR/7UlbZOmadImTZEkSdqkCIoiCGstl70z5jmE8x1qP0OPOXVoYoGGJXqu0LhGrxa9N7FFZYfLPh/w54i/HZpO+ZwvqF7jhusdq48xCvYU/k/2D/lr6GyyHlasAAAAAElFTkSuQmCC") repeat-x;">

    標準平片鏈輪KRL，ISO 08 B-1

  • ta:image/png;base64,iVBORw0KGgoAAAANSUhEUgAAAAEAAABQCAIAAABXpYiMAAAAAXNSR0IArs4c6QAAAARnQU1BAACxjwv8YQUAAAAJcEhZcwAADsMAAA7DAcdvqGQAAAAYdEVYdFNvZnR3YXJlAHBhaW50Lm5ldCA0LjAuNWWFMmUAAABhSURBVChT3cWhGgFRAITR/7UlbZOmadImTZEkSdqkCIoiCGstl70z5jmE8x1qP0OPOXVoYoGGJXqu0LhGrxa9N7FFZYfLPh/w54i/HZpO+ZwvqF7jhusdq48xCvYU/k/2D/lr6GyyHlasAAAAAElFTkSuQmCC") repeat-x;">

    KRS帶單邊輪轂鏈輪，ISO 12 B-1標準

材質：
轂：鍍鋅鈍化鋼, 黃色
彈簧：鋼，黑色
可倉庫交貨，預鉆孔，配有襯套，其長度見
黑色粗體字所示。
襯套所需長度取決于被連接件的寬度。
產品編號612 006 00之前的限扭：
寬度為5.3~6.0mm的被連接件所需襯套長度
為4.2mm。
產品編號612 010 00之后的限扭：
襯套長度=1.5×G + C
其它襯套長度和定制鉆孔或鍵槽需另外付
費。


產品   數量 尺寸 碟形彈簧
[數量]		 扭矩
[Nm]		 速度
[min -1 ]		 先導孔d
[mm]		 鉆孔最大
[毫米]		 外部直徑D
[mm]		 B
[毫米]		 鏈輪孔
[mm H8 ]		 b最大
[毫米]		 標準襯套長度
[mm]		 備用襯套長度
[mm]		 備用襯套長度
[mm]		 F
[毫米]		 s
[毫米]		 長
[mm]		 SW
[毫米]		 D M
[毫米]		 M
[毫米]		 G
[毫米]		 重量
[公斤]
  61200000   120-1 2 0,5 - 5 10000 3,7 10 30 8,5 21,00 6 4,2 - - 2 2,5 31 西南27 - M16 M4 0,15
  61200100   120-2 4 1 - 10 10000 3,7 10 30 8,5 21,00 6 4,2 - - 2 2,5 31 西南27 - M16 M4 0,17
  61200500   180-1 1 2 - 10 8500 5,7 20 45 8,5 34,00 7 4,2 - - 2 2,5 33 SW 41 - M30 M4 0,35
  61200600   180-2 2 4 - 20 8500 5,7 20 45 8,5 34,00 7 4,2 - - 2 2,5 33 SW 41 - M30 M4 0,37
  61201000   250-1 1 7 - 34 3000 10 22 64 16 41,33 9 10,3 12,2 14 5 4,0 48 SW 50 - M35 M5 0,70
  61202000   250-2 2 14 - 68 3000 10 22 64 16 41,33 9 10,3 12,2 14 5 4,0 48 SW 50 - M35 M5 0,72
  61203000   350-1 1 20 - 90 2500 13 25 90 19 49,28 16 13,7 10,3 21 5 4,0 62 SW 60 - M42 M6 1,36
  61204000   350-2 2 40 - 180 2500 13 25 90 19 49,28 16 13,7 10,3 21 5 4,0 62 SW 60 - M42 M6 1,40
  61205000   500-1 1 50 - 300 1600 19 40 127 21 73,10 16 16 19,5 21 6 4,0 76 - 92 M63 M8 3,36
  61206000   500-2 2 100 - 600 1600 19 40 127 21 73,10 16 16 19,5 21 6 4,0 76 - 92 M63 M8 3,70
  61207000   700-1 1 115 - 690 1200 24 60 178 25 104,88 28 20,6 17 22 6 5,0 98 - 133 M95 M10 8,60
  61208000   700-2 2 230 - 1360 1200 24 60 178 25 104,88 28 20,6 17 22 6 5,0 98 - 133 M95 M10 8,90
