elbe萬向聯軸器 0.100系列 型號：0.110.050

elbe萬向聯軸器 0.100系列 型號：0.110.050

高偉 QQ：2853369888   手機：17710704891 電話：010-64714988-215 傳真：010-64714988668 郵件：tk5@handelsen.cn

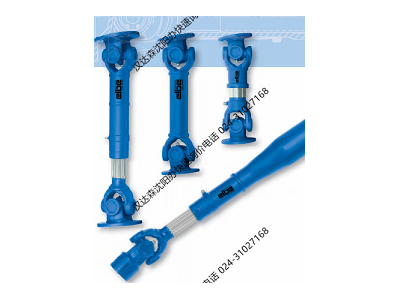

 萬向聯軸器 0.100系列 型號：Elbe 0.110.050
扭矩范圍：250 bis 35.000 Nm
最大偏轉角度可達35°
DIN，交叉互鎖，SAE法蘭，輪轂或 - 特殊連接
無長度補償萬向節
具有長度補償?shù)穆?lián)合中間軸
滾子/或滾針軸承

Elbe萬向軸有9個系列：

1.ELBE 精密萬向軸 0.600系列

2.ELBE 球窩萬向軸 0.800系列

3.ELBE 十字萬向軸 0.700系列

4.ELBE 萬向聯軸器:ELBE 0.100系列、ELBE 0.200系列、ELBE 0.300系列、ELBE 0.400系列、ELBE 0.500系列、ELBE 0.900系列

1.ELBE精密萬向軸0.600系列：

當確保高速（高達5000 rpm）的精確動力傳輸時，請使用符合DIN 808標準的精密滾針軸承接頭和軸。

硬化和研磨的彈性體軸頸位于密封的滾針軸承襯套中

由于采用高質量的特種滾子軸承潤滑脂進行永久潤滑，所以接頭完全免維護，因此最好用于機械工程領域

與滑動軸承支撐接頭相比，相當大的優勢是在給定的偏轉角度下具有極高的效率。

有關使用滾針軸承精密接頭和軸的更多信息，請參見技術附件第8章的“使用說明”。

還提供了表面細化過程的信息。

ELBE 0.600系列：型號：ELBE 0.616.100

Md Max：6到250 Nm

最大偏轉角度45°

加速到5.000轉

ELBE 0.600特點：

標準孔，DIN 6885型內孔，內六角孔

快速連接

長度補償可選

精密萬向接頭

滾針軸承

材料：鋼

2. 球窩萬向軸 0.800系列 型號：ELBE 0.820.100

ELBE 0.800系列球窩關節和軸由滑動軸承支撐，只能在低速下使用

允許的最大速度取決于偏轉角度和負載，但不應超過500 rpm。

我們強烈建議在不確定情況下咨詢我們的技術咨詢服務

與萬向節不同，球窩關節不能承受軸向應力。

為確保無故障運行，接頭必須始終充分潤滑。 這也可以通過使用油脂或油填充的波紋管來完成

關于使用球窩關節和軸的進一步信息可以在技術附件第8章的“關于使用的信息”中找到。

提供有關表面再生過程的信息。

通用技術數據

ELBE0.800系列：

最大。 傾斜角度：35°

扭矩范圍：高達1370 Nm

材料：11SMnPb 30 k

材料編號1.0718

特殊材料：X 17 CrNi 16-2

材料編號1.4057（耐腐蝕和耐酸）

3. 十字萬向軸 0.700系列 型號：ELBE 0.716.100、0.740.100

根據DIN 808的萬向節和萬向軸由滑動軸承重新支撐，因此它們的使用僅限于低速驅動器。

各自允許的最大轉速取決于偏轉角度和負載，但不得超過1000 rpm。

我們強烈建議在不確定情況下咨詢我們的技術咨詢服務

為確保無故障運行，接頭必須始終充分潤滑。 這也可以通過波紋管和油脂填充來完成。

關于使用萬向節和萬向軸的更多信息，請參見技術附件第8章的“使用信息”。

提供表面細化過程的信息。

一般技術說明

生產系列0.700：

最大。 偏轉角度：45°

扭矩范圍：高達450 Nm

材料：11SMnPb 30 k

材料編號1.0718

特殊材料：X 17 CrNi 16-2

材料編號1.4057（耐腐蝕和耐酸）

有關更多詳細信息，請參閱

4.萬向聯軸器 0.100系列 型號：Elbe 0.110.050、0.110.051

扭矩范圍：250 bis 35.000 Nm

最大偏轉角度可達35°

DIN，交叉互鎖，SAE法蘭，輪轂或 - 特殊連接

無長度補償萬向節

具有長度補償?shù)穆?lián)合中間軸

滾子/或滾針軸承

5. 萬向聯軸器 0.200系列 型號ELBE 0.204.100

Md Max：100至1.300 Nm

最大偏轉角度可達45°

特點：

帶長度補償

沒有鍵槽，

鍵槽兩側的長度可調整

滾針軸承

6. 萬向軸聯軸器 0.300系列 型號ELBE 0.313.115

最大Md：4.000至15.000 Nm

最大偏轉角度可達42°

特點：

DIN，交叉互鎖，SAE法蘭，輪轂或 - 特殊連接

雙/單接頭，長度延長

雙長度延長的關節

滾子軸承

7. 萬向軸聯軸器  0.400系列 型號ELBE 0.403.300

通用技術數據：

最大傾斜角度：高達55°

扭矩范圍：高達6100 Nm

HUB連接

叉軸連接

8. 萬向軸聯軸器0.500系列 型號ELBE 0.509.021

通用技術數據：

最大傾斜角度：最大50°

扭矩范圍：高達16900牛米

叉軸設計

9. ELBE 0.900 系列的制造過程及其所有優點與0.100系列的描述完全相同。

這種翼型的主要優點是由軸承座的鑰匙和法蘭的鍵槽所產生的正向連接。因此，與摩擦連接相比，扭矩傳遞更加明確

用于將萬向節安裝到萬向節的四個螺釘可以快速裝配和拆卸。

ELBE 0.900 系列： 型號ELBE 0.950.110、 0.980.130

Md Max：2.500至13.200 Nm

最大偏轉角度可達30°

特點：

永式，更大的擴展

翼式，管式

翼型，短型

永式，聯合

滾子軸承

ELBE萬向軸

德國ELBE公司建立于1919年，長期致力于傳動軸產品的開發與制造。目前德國Elbe是多家國際知名企業的合作伙伴，包括普拉塞陶依爾·法拉利·ZF·卡特彼勒·利勃海爾·多納·沃爾沃·MAN等。

ELBE主要產品：

萬向聯軸器：ELBE 0.100系列、ELBE 0.200系列、ELBE 0.300系列、ELBE 0.400系列、ELBE 0.500系列

精密萬向軸：ELBE 0.600系列

十字萬向軸：ELBE 0.700系列

球窩萬向軸：ELBE 0.800系列

產品應用:

ELBE產品主要應用于鐵路機械·工程機械·交通運輸車輛·農業機械·工業制造機械等。

替代兼容性:

可以根據客戶需求來制定產品特性，工廠根據產品配套靈活性進行升級，替代，從而達到現場的完美使用。

Elbe0.100系列：

扭矩范圍：250 bis 35.000 Nm

最大偏轉角度可達35°

DIN，交叉互鎖，SAE法蘭，輪轂或 - 特殊連接

無長度補償萬向節

具有長度補償?shù)穆?lián)合中間軸

滾子/或滾針軸承

Elbe 0.100系列型號：

Elbe 0.105

Elbe 0.106

Elbe 0.107

Elbe 0.108

Elbe 0.109

Elbe 0.110

Elbe 0.111

Elbe 0.112

Elbe 0.113

Elbe 0.148

Elbe 0.158

Elbe 0.117

Elbe 0.120

Elbe 0.122

nnecttype="rect" gradientshapeok="t" o:extrusionok="f">

黑色的詳細信息=標準

橙色的詳細信息=可能的選項

可選連接方式

軸連接

法蘭連接

根據不同的配置，ELBE萬向節軸由叉形零件，萬向節，針或滾子軸承，花鍵長度延伸和精密管組成

叉形零件采用閉模鍛件制造，十字形零件采用冷壓或閉模鍛件制造。 通用傳動軸的高應力區域經過熱處理，以獲得最佳的硬度和韌性組合。 隨后，聯合交叉期刊和軸承座被磨到很小的公差。

每個叉部分被鉆孔以便于針或滾柱軸承殼體的安裝。長度延伸轂用花鍵拉削生產和配合的外花鍵冷軋生產。 如果需要減小花鍵的滑動力，可以涂上高質量的塑料。

用于制造花鍵的軋制過程硬化了表面并且獲得了較高的負載能力，與銑削的花鍵相比，使齒面磨損率更低

在組裝萬向接頭軸時，軸承座以及連接十字頭用卡環鎖定到位。

U型接頭根據客戶的要求進行潤滑（例如使用高溫潤滑脂，長壽命潤滑脂或低溫潤滑脂）。

有三種方法可以維護U型軸承：

•中央潤滑：

潤滑脂乳頭位于關節十字架內。軸承外殼通過潤滑油通道供應潤滑脂。

•外部潤滑：

油嘴安裝在其中一個軸承座的外部，油脂通過潤滑油通道分配。

•免維護：

在相應的應用條件下和/或使用優化的密封系統，可以省去潤滑。

良好的密封系統可以提供卓越的防污垢和防潮保護，從而可以在存在泥土，灰塵，沙和水的惡劣環境條件下使用。此外，由于防止了軸承殼體的油脂泄漏，所以環境也將得到保護。

如前所述，有兩個軸承版本可用：

•使用這種類型的軸承，使用壽命比滾針軸承型號高出2或3倍。滾針軸承版本。

•滾針軸承

裝配后，Cardan軸在適當?shù)倪\行速度下保持平衡。 這避免了導致?lián)p壞部件的振動。

MdNom：根據運行時間預選的額定轉矩。 相應的允許轉矩必須根據其余的運行特性（例如沖擊載荷，偏轉角度，轉速等）單獨計算（參見技術附件6.2和6.3）

MdLim：極限轉矩，如果確保有限的頻率，可以從通用驅動接頭暫時傳輸，而不會造成功能損壞

型號：

BE 0.204.100

ELBE 0.210.100

ELBE 0.206.100

ELBE 0.206.101

ELBE 0.204.103

ELBE 0.206.103

ELBE 0.206.104

ELBE 0.210.103

ELBE 0.106.010

ELBE 0.204.010

ELBE 0.204.012

ELBE 0.106.012

ELBE 0.204.400

ELBE 0.204.010

ELBE 0.106.010

ELBE 0.110.015

ELBE 0.204.410

ELBE 0.206.400

ELBE 0.206.410

ELBE 0.210.400

ELBE 0.204.403

ELBE 0.204.413

ELBE 0.206.403

ELBE 0.206.413

ELBE 0.210.403

ELBE 0.110.015

ELBE 0.110.016

ELBE 0.204.050

ELBE 0.206.050

ELBE 0.206.051

ELBE 0.210.050

ELBE 0.204.053

ELBE 0.206.053

ELBE 0.206.054

ELBE 0.210.053

ELBE 0.204.070

ELBE 0.206.070

ELBE 0.206.071

ELBE 0.210.070

ELBE 0.204.073

ELBE 0.206.073

ELBE 0.206.074

ELBE 0.210.073
